安全光幕接线基础操作详细指南：新手也能接对的实用技巧

车间里装安全光幕，师傅们常栽在接线这步 —— 端子分不清、接完没反应，甚至接错烧设备。其实多数常规安全光幕就四根线，理清 “棕正蓝负、黑输出灰同步” 的逻辑，按步骤来就能一次接成。

本文结合实际安装场景，把接线流程拆成简单步骤，重点讲清四根线的作用和操作要点，还附了接口说明表，新手跟着做也能少走弯路。

一、接线前：做好准备工作，别着急动手

接线前先做这几步，能避免后续返工：

1. 确认电源与线序匹配

先看安全光幕铭牌，确认额定电压（常见 24V DC），再对应四根线的定义：

· 棕线：电源正极（V+），接 24V 电源正极；

· 蓝线：电源负极（V-），接 24V 电源负极；

· 黑线：安全输出线（OSSD），接设备停机回路；

· 灰线：同步线，多台光幕联动时用（单台可暂不接）。

注意别把棕蓝线接反，否则会烧光幕内部电路；同时检查线缆有没有破损，接头处铜芯是否氧化，有问题先处理。

2. 准备常用工具

不用复杂设备，备齐这几样：

· 螺丝刀（看端子螺丝类型选十字或一字）；

· 剥线钳（剥线时别剪到铜芯，长度够插入端子就行）；

· 万用表（测电压通断，新手也能快速查问题）；

· 扎带（固定线缆，避免拉扯）。

3. 看懂设备控制需求

提前问清：光幕要控制什么设备（如冲床、传送带）？停机回路需要 “通电停机” 还是 “断电停机”？黑线（输出线）要接设备的哪个端子？比如冲床的急停控制端子，确认好再接线，避免接反逻辑。

二、接线核心步骤：按线序来，稳扎稳打

接线遵循 “断电→理线→对接→固定→测试” 的顺序，每步都别慌：

1. 断电操作：安全第一

先关车间对应电源，最好挂 “正在接线，禁止合闸” 的牌子。用万用表测供电端子，确认没电压后再动手，避免触电。

2. 整理线缆：避免拉扯

把光幕的四根线理顺，按安装位置留合适长度（别太短拉不动，也别太长堆着乱）。如果线缆要穿过设备缝隙，套个保护管，防止被锋利边缘割破。

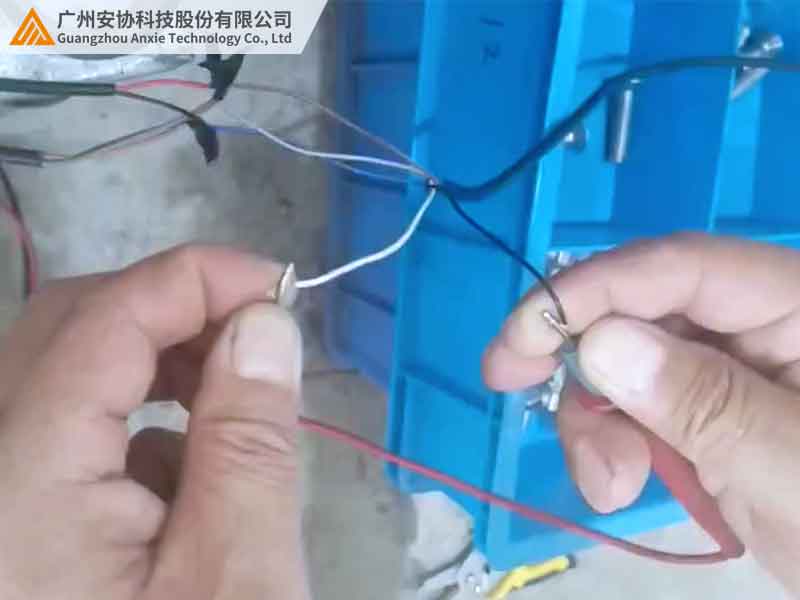

3. 对接端子：按线序接，别混线

·第一步接电源：棕线接 24V 电源正极，蓝线接负极，剥线后铜芯要完全插入端子，拧紧螺丝（别太松，否则接触不良）；

· 第二步接输出线：黑线接设备的停机控制回路，比如冲床的 “急停输入端子”，确保接好后，光幕检测到危险时能切断设备电源；

· 第三步接同步线（可选）：如果多台光幕一起用（如大型设备两侧各装一台），把多台光幕的灰线连在一起，实现同步检测，单台用的话灰线可暂时空置；

· 其他接口（可选）：若光幕带急停、复位端子，可按需接外部按钮，新手可先聚焦四根主线，后续再补接。

4. 固定线缆：防振防脱落

接线后用扎带把线缆固定在设备上，别让线悬空（尤其冲床这类振动大的设备）。在线缆接头处加个防震套，减少振动导致的端子松动。

5. 通电测试：确认接对

· 通电后看指示灯：光幕发射端、接收端绿灯常亮，说明棕蓝线接对，光束对齐正常；

· 用手挡光幕：黑线应切断输出（设备停机），移开手后恢复输出（设备能重启）；

· 反复试几次：确认没有误报（没人挡也停机）、漏报（挡了不停机），线缆不发热，就说明接线没问题。

三、四根线核心信息对比表

四、接线注意事项：避开常见坑

1. 别用劣质线缆

选耐油、耐磨的工业级线缆，别用普通电线（车间油污多，普通线容易老化）。长距离接线时，线缆别太细，避免电压损耗导致光幕不稳定。

2. 屏蔽线要单端接地

如果线缆是带屏蔽层的（外层有金属网），屏蔽层只接设备接地排，别两端都接，否则会引入干扰，导致光幕误报。

3. 远离强电干扰

光幕线缆别和动力线缆（如电机线）捆一起，也别平行贴太近，保持一定距离，防止电磁干扰让光幕检测不准。

4. 同步线别接错

多台光幕联用接灰线时，别和其他线混接（比如把灰线接电源），否则会导致多台光幕都无法正常工作，接完后单独测试同步效果。

五、常见故障排查：按线找问题

接线后若光幕不工作，按这个思路查：

· 指示灯不亮：先查棕蓝线（电源），看是否接反、端子松动，用万用表测电源端有没有 24V 电压；

· 挡光幕不停机：查黑线（输出线），看是否接错设备端子，或设备控制回路逻辑反了（比如该断电停机，却接成通电停机）；

· 多台不同步：查灰线（同步线），看是否没接好、接触不良，或其中一台光幕故障；

· 频繁误报：查线缆是否靠近强电，或光幕镜头有粉尘（擦干净再试）。

还是解决不了，可联系厂家，比如安协科技的技术团队会远程指导，帮你快速定位问题。

六、结语

安全光幕接线没那么难，核心是记住 “棕正蓝负、黑输出灰同步” 的线序，按步骤操作，避开常见坑。新手别图快，每一步确认无误，才能让光幕正常工作，守住设备安全防线。

广州安协科技的安全光幕，线缆标识清晰，还附带接线示意图，若你接线时遇到问题，可访问官网（www.anxiekeji.cn）看技术文档，或联系团队获取帮助。
