测量光幕精准测量喷涂门板尺寸轮廓数据

测量光幕精准测量喷涂门板尺寸轮廓数据

在家具、建材、汽车内饰等行业的喷涂门板生产环节，尺寸轮廓的精准测量是把控产品质量、提升装配效率的核心环节，更是企业降低返工率、控制生产成本的关键。从事工业测量设备现场适配多年，我们跑遍了全国数十家喷涂门板生产厂家，发现一个共性难题：喷涂后的门板表面附着涂层，既不能用接触式测量工具刮伤表面，又要精准捕捉门板的长度、宽度、厚度及边缘轮廓，包括凹槽、圆弧等细节造型，传统测量方式始终无法兼顾精准度、效率和表面保护，这也是很多厂家产品合格率上不去、客户投诉频发的核心原因。

不同于普通板材测量，喷涂门板的测量有其特殊要求：涂层厚度虽薄（通常0.1-0.3mm），但会影响尺寸精度，需排除涂层干扰；门板表面光滑且易碎，接触式测量易造成划痕、掉漆，影响产品外观；部分门板带有异形轮廓（如弧形、凹槽、拼接造型），需完整捕捉轮廓数据，用于后续装配和质量校验；同时，生产线需高速连续作业，测量设备需适配流水线节奏，不能拖慢生产进度。

传统测量方式的弊端，难以适配喷涂门板生产需求

结合现场实操经验，目前多数厂家采用的传统测量方式，存在明显短板，无法满足喷涂门板的精准测量需求，具体问题集中在三点，也是我们接待客户咨询时，被问得最多的痛点：

人工卷尺测量，效率低且误差大。这是最常见的测量方式，工人手持卷尺逐一对门板的长、宽、厚进行测量，不仅耗时耗力，一人一天仅能测量200余块门板，还易受人为操作影响（如卷尺拉伸力度、测量角度偏差），误差普遍在0.5-1mm，刚好接近喷涂门板±1mm的精度要求，难以稳定达标。更关键的是，卷尺接触门板表面时，极易刮伤刚喷涂完成的涂层，造成产品报废，增加物料损耗。

激光测距仪测量，无法捕捉完整轮廓。部分厂家尝试用激光测距仪替代卷尺，虽解决了接触刮伤的问题，但激光测距仅能测量单点尺寸，无法捕捉门板的边缘轮廓、凹槽深度、圆弧弧度等细节数据。对于带有异形造型的喷涂门板，只能测量基础长宽，轮廓是否规整、细节是否达标，仍需人工目检，依旧存在误判风险，且无法形成精准的测量数据存档，不利于质量追溯。

视觉检测设备，适配性差且成本高。少数大型厂家引入视觉检测设备，但这类设备对环境要求极高，喷涂车间普遍存在的粉尘、漆雾，会遮挡镜头，导致测量数据漂移、误判率居高不下；同时，视觉检测调试复杂，需专业技术人员操作，维护成本高昂，对于中小规模生产企业来说，性价比极低，且无法适配流水线高速作业，易造成生产卡顿。

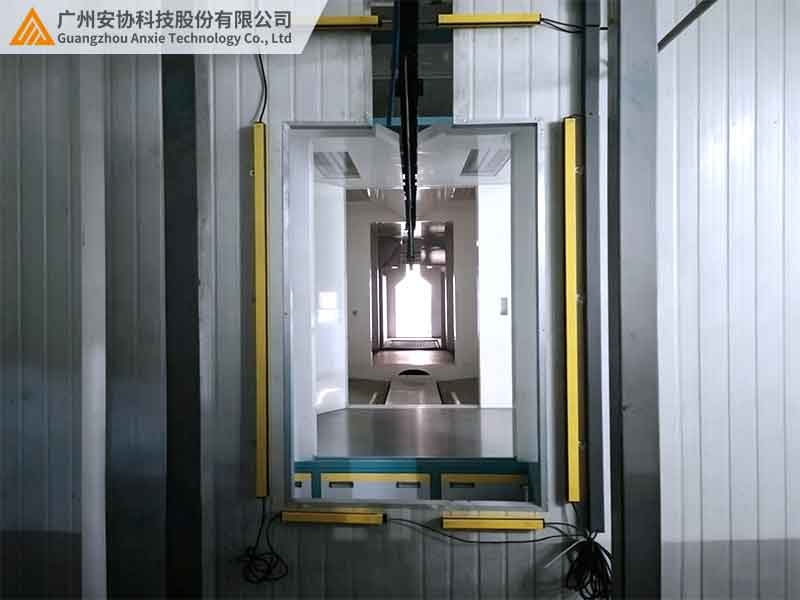

安协测量光幕：针对性解决喷涂门板测量痛点，精准高效又护面

针对喷涂门板的测量难点，结合上千次现场适配经验，安协科技研发的测量光幕，凭借非接触式测量、高精度捕捉、抗干扰强等优势，完美适配喷涂门板尺寸轮廓测量需求，无需复杂调试，可直接对接生产线，既能精准获取完整数据，又能保护门板涂层，兼顾效率与质量，成为众多喷涂门板厂家的优选方案，也是目前国内适配喷涂门板测量的高性价比设备。

不同于传统测量设备的泛用性，安协测量光幕针对喷涂门板的生产工况，做了专项优化，每一项设计都贴合现场实操需求，这也是我们能获得众多厂家认可的核心原因：

非接触式测量，杜绝涂层刮伤。测量光幕采用940nm不可见红外光，通过发射端与接收端形成高密度光束阵列，构建“无形光网”，门板经过时，无需接触表面，仅通过遮挡光束的位置和数量，即可换算出尺寸轮廓数据，彻底杜绝接触式测量造成的涂层划痕、掉漆问题，最大限度减少产品报废，降低物料损耗。

高精度捕捉，细节轮廓无遗漏。测量光幕采用高密度光束排列，光束间距可低至1.25mm，测量精度最高可达±0.8mm，其中常规款为±1mm，0.8mm精度高于1mm，可满足不同喷涂门板的精度需求，不仅能精准测量门板的长、宽、厚等基础尺寸，还能完整捕捉异形轮廓（如圆弧、凹槽、拼接边）的细节数据，同步输出轮廓曲线，便于后续装配校验和质量追溯，解决了传统设备“测不准、漏细节”的难题。

抗干扰强，适配喷涂车间复杂工况。考虑到喷涂车间粉尘、漆雾多、光线复杂的特点，我们对测量光幕做了专项防护优化：外壳采用密封式阳极氧化铝合金材质，防护等级达到IP67，可有效抵御粉尘、漆雾侵蚀；内置自主研发的抗干扰算法，能过滤车间灯光、漆雾反射带来的干扰，避免数据漂移，确保测量数据稳定，哪怕在粉尘较多的喷涂车间，也能连续稳定运行，无需频繁清洁维护。

适配流水线，提升生产效率。测量光幕响应速度≤10ms，可适配每分钟30-40块门板的高速生产线，门板经过光幕区域时，实时完成尺寸轮廓测量，同步将数据传输至PLC或上位机，自动判断是否合格，不合格产品实时报警，无需人工干预，大幅提升测量效率，一人即可看管整条生产线，相比人工测量，效率提升60%以上。

不同类型喷涂门板适配参考表

喷涂门板的类型、尺寸、轮廓复杂度差异较大，适配的测量光幕参数也有所不同。结合多年现场适配经验，我们整理了常见喷涂门板的适配参考表，厂家可直接对照选型，节省选型时间，也可联系我们的专业人员，根据具体生产工况，获取定制化适配方案：

现场实操案例：真实适配反馈，见证精准实力

以下两个案例，均为我们近期上门适配、跟踪反馈的真实情况，无任何模板化表述，真实呈现测量光幕在喷涂门板生产中的实际应用效果，也能给更多厂家提供参考：

案例1：某家具厂平板喷涂门板适配。该厂家主要生产橱柜、衣柜平板喷涂门板，此前采用人工卷尺测量，每天测量200余块，误差较大，返工率高达12%，每月因涂层刮伤、尺寸不合格报废的门板达50余块，损失严重。我们上门后，根据其生产线速度（30块/分钟）和门板尺寸，为其适配了常规款测量光幕，安装在喷涂流水线末端，无需改造生产线，当天完成调试。适配后，测量效率提升至每天600余块，误差控制在±1mm以内，返工率降至0.5%以下，每月减少报废门板45块，仅物料成本就节省近万元，厂家后续又批量采购，用于3条生产线升级。

案例2：某汽车内饰厂异形喷涂门板适配。该厂家生产汽车门板内饰件，门板带有复杂圆弧和凹槽，对测量精度要求高（需高于±1mm），此前采用视觉检测设备，因车间漆雾干扰，误判率高达8%，且调试复杂，维护成本高。我们为其适配了高精度抗干扰测量光幕，优化光束间距和检测参数，以±0.8mm高精度（高于常规款±1mm）精准捕捉异形轮廓细节，同步将数据传输至装配机器人，实现“测量-装配”联动。适配后，误判率降至0.1%，测量效率提升30%，无需专业人员维护，每年节省维护成本3万余元，得到厂家技术部门的高度认可。

总结

安协测量光幕凭借非接触式测量、高精度捕捉、抗干扰强、适配性广等优势，精准解决了喷涂门板测量中“刮伤涂层、测不准、效率低、适配差”的行业痛点，适配家具、汽车内饰、建材等多行业喷涂门板生产需求，既能提升测量效率和数据精准度，又能降低返工率和生产成本，助力企业实现喷涂门板生产的标准化、高效化。如需咨询具体适配方案、获取产品报价，可访问官网 www.anxiekeji.cn 详细了解。
