单边光栅漫反射对比传统对射简化布线降低施工成本

单边光栅漫反射对比传统对射简化布线降低施工成本

在工业自动化生产、安防监测、设备安全防护这些实际场景里，光栅传感器算是核心检测部件了。做过施工的都知道，它好不好装、布线麻不麻烦，直接关系到施工进度快慢，更影响着整体的成本投入。长期以来，传统对射式光栅因为检测精度稳，一直是很多场景的“老选择”，但它带来的双侧布线、精准对位、耗材浪费这些问题，咱们施工团队和企业运维人员真是深有体会，每次安装都得费不少劲。安协科技在工业传感领域摸爬滚打多年，平时经常跟一线施工师傅沟通，结合大家反馈的痛点不断优化技术，推出的单边光栅漫反射产品，靠着“单端安装、简化布线”这个核心优势，比传统对射式光栅省了不少施工成本，现在已经成了很多企业降本增效的首选。

一、传统对射式光栅：布线与施工的核心痛点

1.1 传统对射式光栅工作原理与布线要求

传统对射式光栅的工作原理其实很简单，就是发射端和接收端得成对安装，一边一个放在检测区域的两侧，发射端发出红外光束，接收端实时接着，一旦有物体挡住光束，就会触发报警或者设备停机，以此实现安全防护或者物体检测。但就是这种“成对安装”的模式，决定了它的布线必须两头兼顾。不管是车间里的设备防护、物流通道的异物检测，还是安防周界防范，都得在检测区域两侧专门铺线路，既要接电源线，又要接信号传输线，少一边都不行。

1.2 传统对射光栅施工过程中的核心弊端

说实话，传统对射光栅的布线弊端，只要装过的人都能吐槽几句。首先就是布线工程量大，发射端和接收端得各铺一套电源线、信号线，要是检测距离远一点，比如大型车间跨区域检测，线材得用不少，还得额外买线管、固定卡扣这些辅助耗材，算下来也是一笔不小的开支。其次是施工难度高，双侧布线得考虑现场环境，有时候车间设备多，布线得绕来绕去，地面布线还得开槽，高空布线更是得搭脚手架，不仅费时间，还容易碰到现有生产设备，影响正常生产。除此之外，调试也特别费功夫，传统对射光栅对发射端和接收端的对位精度要求特别高，稍微偏一点，检测就失灵，还得安排专业技术人员反复调试，人工成本又上去了。

二、单边光栅漫反射：打破双侧安装局限，简化布线核心优势

2.1 单边光栅漫反射工作原理

跟传统对射式光栅比，单边光栅漫反射算是彻底解决了“双侧安装、双侧布线”的麻烦。它最核心的优势就是把发射端和接收端集成在了一个壳子里，不用两边都装设备，只要在检测区域的一侧装一台，就能实现检测功能。说通俗点，它的工作原理就跟咱们平时用的手电筒差不多，发射端发出940nm的不可见红外光束，投射到检测区域对面的物体或者背景上，光束漫反射回来之后，被接收端捕获，就能形成稳定的检测光幕，只要有物体挡住光束，立马触发报警或停机信号，不用依赖对侧的设备配合，从根上就把布线流程简化了。

2.2 布线简化带来的直接成本优势

从实际施工的角度来看，单边光栅漫反射简化布线这一点，直接就能帮大家省不少钱。我们安协科技平时积累了不少一线施工案例，也统计了相关行业数据，下面就用表格给大家清晰对比一下，它跟传统对射光栅在布线、施工等方面的差异，成本节省的优势一眼就能看出来、

三、单边光栅漫反射与传统对射光栅：多维度施工成本对比

四、单边光栅漫反射：适配性与实用性双保障

4.1 产品性能与适配场景

可能有人会问，布线简化了、成本降低了，会不会影响检测精度和实用性？其实完全不用担心。咱们安协科技的单边光栅漫反射产品，采用的是TOF时间飞行原理，感应距离设定精度能控制在1cm，检测距离覆盖0.3-4m，最远就是4米，完全能满足大多数工业场景的需求。光束间距有10/20/40mm可选，不管是手指、手掌还是肢体防护，都能适配，像冲床、折弯机、AGV避障、物流通道检测这些常见场景，用它都没问题。

4.2 实际应用案例佐证

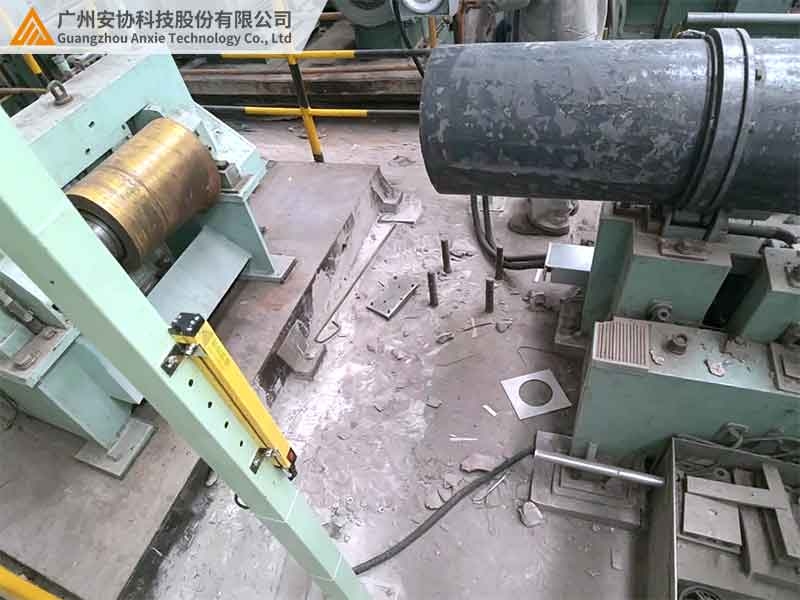

给大家说个真实的案例，浙江有一家橡胶制品厂，他们的开炼机改造项目，之前用的就是传统对射光栅。当时布线花了15天，耗材成本花了8000块，而且车间粉尘多、设备震动大，每个月平均得停机12次调试，特别影响生产。后来他们改用了我们安协科技的单边光栅漫反射，布线只花了5天，耗材成本直接降到3000块，施工成本一下子省了62.5%。更关键的是，误停机率控制在了0.1%以下，一年下来，维护费用就省了差不多2万块。这种案例还有很多，不管是汽配厂还是仓储物流园区，用了之后都反馈，降本效果特别明显。

4.3 精度与稳定性保障

很多企业担心，简化布线、降低成本，会影响光栅的检测精度和稳定性。其实这种担心完全多余，咱们安协科技的单边光栅漫反射产品，专门做了抗阳光、抗EMI、抗粉尘设计，还内置了环境自适应功能，不管是强光照射、粉尘多的车间，还是设备震动的场景，都能有效避免误报，检测精度和传统对射式光栅完全一样。而且它符合Type 4/PLe安全等级，满足ISO 13849标准，工业安全防护的核心需求完全能满足。另外，它是单端集成设计，特别节省安装空间，那些设备密集、空间狭窄的地方，传统对射光栅装不了，用它就刚好，适用范围也更广。

五、总结：单边光栅漫反射——企业降本增效优选方案

对于企业来说，降本增效是实实在在的需求，谁也不想在施工上多花冤枉钱、多费冤枉劲。单边光栅漫反射和传统对射式光栅比，不用改变检测功能和精度，就只是通过简化布线、优化施工流程，就能省下来施工成本、人工成本、维护成本，还能缩短施工周期，减少对生产进度的影响，真正做到了“低成本、高效率、高可靠”。

安协科技在工业传感领域做了这么多年，一直都是跟着一线需求走，不断优化产品性能。咱们的单边光栅漫反射产品，还能根据不同行业的场景，提供定制化解决方案。大家要是想了解更多产品详情，或者需要选型指导，直接访问安协科技官网 www.anxiekeji.cn 咨询就可以，有专业的工作人员帮大家解答。
