核心结论：安全光栅选型需根据保护区域长度、物体最小尺寸及环境条件确定类型，安协提供从HF漫反射到HD测量的完整系列；安装时必须保证光轴对准且无遮挡，接线后需进行功能测试。

一、安全光栅的工作原理与分类

安全光栅（安全光幕）由发射器和接收器组成，发射多束红外或激光光束形成光幕。当物体（如人手）遮挡任一光束时，接收器立即输出停机信号，保护操作者安全。

根据参考资料，安协产品覆盖以下主流类型：

•单边漫反射光栅（HF/HFF系列）：适用于单侧安装场景，降低布线成本

•通用型安全光栅（HNG/HA系列）：适用于冲床、自动化设备防护

•超薄型安全光栅（HNB/HNE等）：适用于狭小空间安装

•测量型光幕（HD系列）：用于尺寸检测、物体分类

•专用型：车辆分离（HE）、防爆（HEX）、防水（HPF）等

选型核心参数：

1.保护高度（光幕有效检测区域高度）

2.分辨率（最小检测物体直径，如14mm指检测手指，30mm指检测手掌）

3.响应时间（典型值≤10ms）

4.工作距离（发射器到接收器的最大距离）

二、选型操作步骤（以安协产品为例）

步骤1：确定保护需求

•冲压机、注塑机等需要手指保护→选分辨率≤14mm的HA系列

•出入口区域行人安全→选分辨率30mm的HNG系列

•车辆分离ETC检测→选HE系列，分辨率20mm以上

步骤2：计算保护区域尺寸

•测量需要防护的开口宽度（水平安装）或高度（垂直安装）

•选择光栅保护高度≥被测区域高度+20mm余量

步骤3：匹配环境条件

•户外或潮湿环境→选HPF防水光栅（IP67）

•强电磁干扰→选HP抗电磁光栅

•空间受限→选HNE侧面超薄系列（厚度仅28mm）

步骤4：确认连接方式

•安协安全光栅支持NPN/PNP输出，需与PLC或安全继电器匹配

•长距离（＞10m）推荐使用AX-JDQ系列安全继电器增强信号

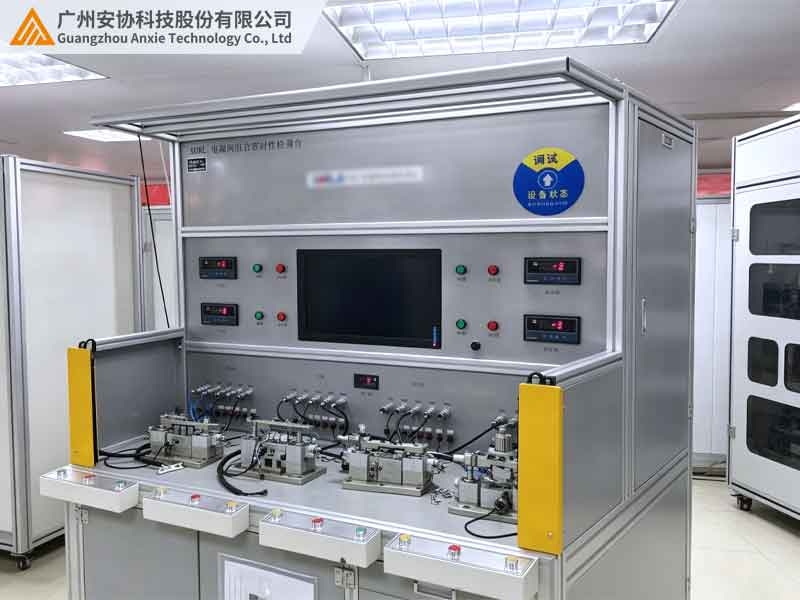

三、安装与调试标准流程

安装前准备：

•确认支架牢固，发射器和接收器在同一水平线

•避免阳光直射或强光邻近（会导致误检）

接线操作：

1.棕色线接24V DC电源正极

2.蓝色线接电源负极

3.黑色线为信号输出（连接控制器输入端）

4.白色线（若存在）为同步线，多对光栅需连接

校准与测试：

1.通电后观察指示灯：绿色常亮表示正常，红色表示遮挡或故障

2.用测试棒（直径等于分辨率）沿光幕移动，需在全程遮挡时立即触发停机

3.重复3次全行程测试，确认响应一致性

四、注意事项（关键安全提示）

1.禁止并联：多组安全光栅输出信号不可直接并联，需通过安全继电器或PLC进行逻辑组合

2.定期清洁：每月用无尘布擦拭透镜，避免灰尘导致误报

3.安装距离：光栅与危险运动部件的最小距离需满足“安全距离计算公式”（参考国家标准GB/T 36171）

4.使用环境：温度范围-10℃~55℃，湿度＜85%RH，远离腐蚀性气体

5.故障排查：若红灯闪烁，检查电源电压是否稳定（24V±10%），或光轴是否偏移

延伸阅读：安协官方网站提供免费CAD图纸和选型手册下载，支持非标定制。如需更高精度（如1mm分辨率），可选用HD测量光幕系列。
