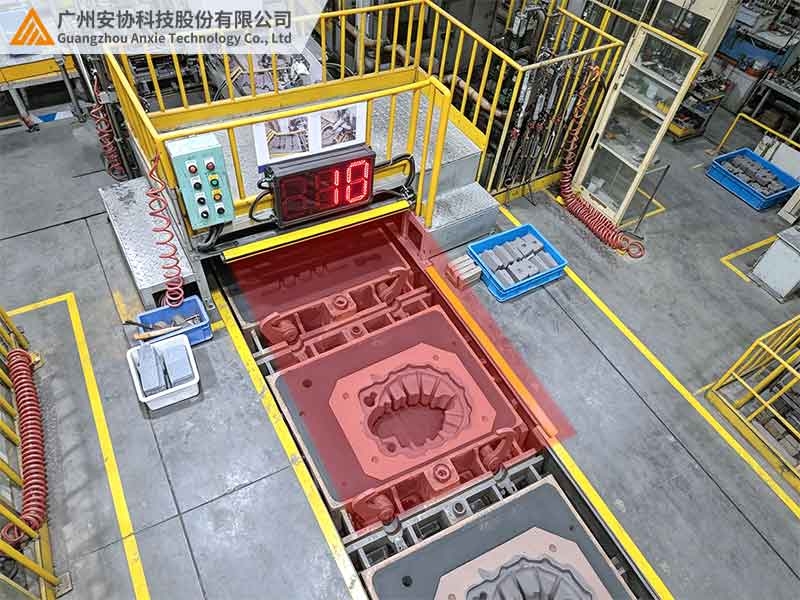

铸件造型、造型机脱模、震砂落料工序，是整个铸造车间震动最剧烈的工况之一。造型设备高频震动、台面抖动、机身共振持续不断，很多车间改造安全防护时，选用的漫反射光幕明明设备参数达标，却频繁出现光路偏移、支架松动、检测误报、间歇性失灵等问题。

在多年跟进铸造厂区安全改造的过程中，我发现绝大多数光幕不稳定的故障，根本不是光幕本体质量问题，而是支架固定方式、选材结构没有适配强震工况。普通流水线通用的简易支架，完全扛不住造型机长期高频抖动，用不了多久就会出现螺丝松脱、支架形变、光幕角度跑偏的情况。本文结合安协科技（www.anxiekeji.cn）大量铸造现场落地经验，分享一套专门针对铸件造型强震动环境的漫反射光幕支架稳固方案，实操性强，可直接落地套用。

一、铸件造型工位光幕支架易松动的核心原因

铸造造型工位和普通自动化产线工况完全不同，这里的震动不是瞬时冲击，而是全天候持续的高频微震叠加间歇性强震。造型机震砂、模具合模、铸件脱模、落料冲击，每一个工序都会带动台面、机架整体共振。

常规L型折弯支架、普通塑料支架、单点螺丝固定支架，本身结构刚性弱，受力面积小，长期处于震动环境中极易出现螺丝滑丝、支架移位、形变。而漫反射光幕是单端精密光学设备，光路角度一旦出现微小偏移，就会出现探测距离衰减、信号跳动、误触发停机。这也是很多铸造车间光幕“时好时坏”的根本原因，想要彻底解决问题，必须从支架选材、固定结构、安装方式三个维度针对性优化。

二、不同支架结构在强震工况下的现场表现对比

目前市面上用于光幕安装的支架类型很多，但真正适配铸造强震工况的款式极少。我结合现场实测效果，整理了四种常用支架的实际使用表现，从抗震能力、结构稳定性、适用情况和常见问题做了详细对比，方便大家现场选型避坑。

三、强震动工况光幕支架标准化稳固安装方案

结合铸造车间的真实工况，想要让漫反射光幕长期稳定工作，支架安装不能只靠简单螺丝锁紧，必须采用“刚性加固+防松锁止+减震缓冲”的组合方式，这也是我们现场改造反复验证过的有效方案。

首先优先更换适配强震的支架结构。主力造型设备直接选用加厚钢材双抱箍支架或定制整体焊接支架，彻底解决薄款支架刚性不足、容易形变的问题。安装基面尽量选择设备主体厚重机架位置，不要固定在活动台面、轻薄护板上，避免随设备高频共振。

其次所有固定螺丝必须加装全套防松配件，包含平垫、弹垫、防松螺母，关键点位可搭配螺纹紧固胶，杜绝长期震动导致的退丝、松脱问题。光幕与支架衔接位置采用全包夹持固定，避免单点悬空固定，减少光路抖动幅度。

最后可针对性增加减震优化，在支架与机架接触面加装工业减震垫片，弱化高频震动的传导幅度，既不影响支架结构强度，又能有效缓冲共振干扰，最大程度保护光幕光路角度稳定。整套方案落地后，基本可以彻底解决强震环境下光幕跑偏、误报、失灵的问题。

四、现场安装调试的实用小技巧

很多现场师傅支架装完还是会出现小问题，大多是调试细节不到位。设备固定完成后，一定要做震动测试，开机模拟造型、震砂全工序运行，观察光幕信号是否稳定、角度是否偏移。发现轻微抖动，及时二次锁紧螺丝、加固支点。

同时漫反射光幕属于精密光学设备，安装时尽量避开直接落砂、重度扬尘直面位置，减少粉尘堆积镜头带来的信号干扰。角度校准完成后，做好标记点位，后期检修、清洁复位可以直接对标，避免每次维护出现角度偏差。日常巡检重点检查支架螺丝、焊接点位、抱箍锁止状态，提前排查松动隐患，避免小问题积累成设备故障停机。

五、稳固支架结构带来的现场改善效果

铸件造型工位的设备停机，很多都是非生产性误停机，支架松动引发的光幕误报，会直接打乱整个造型、浇注、落料的生产节奏。频繁停机复位，不仅影响产能，还会增加设备运维负担。

安协科技针对铸造强震工况定制的光幕支架稳固方案，完全贴合造型机高频震动、持续共振的作业环境。从结构层面解决光幕偏移、松动、误触发等顽疾，让漫反射光幕在保障设备安全防护的同时，不会因为工况震动影响生产效率，帮助铸造车间实现安全防护到位、设备运行稳定、运维成本降低的双重提升。
