重工、仓储、汽车焊装车间的地面行走轴重载机器人，主要负责大型工件转运、重型物料输送作业。这类地轨设备负载量大、运行惯性强，启停、高速行走过程中制动缓冲距离长，现场突发的人员闯入、临时堆放工装、散落物料，极易引发正面、侧向碰撞事故。多数厂区技改时，传统光电、普通光栅、激光雷达等防护设备，普遍存在防护盲区大、抗干扰差、误停机频发、运维成本高等问题，严重影响产线正常运转。正因如此，TOF激光漫反射光幕凭借适配性强、防护稳定、性价比高的优势，成为重载机器人避障改造的主流方案。

结合安协科技（www.anxiekeji.cn）多年重工车间技改落地经验，普通红外漫反射设备稳定性较差，完全不适合重载复杂工况。而工业级TOF激光漫反射光幕可单侧安装、无需接收端，适配机器人狭小安装空间，依托精准测距算法实现分级避障，完美匹配重载设备大惯性、长制动距离的运行特性，从根源解决传统防护设备落地难、故障率高的行业痛点。

一、重载行走机器人避障改造的核心痛点（现场真实问题）

结合大量现场落地案例来看，重载行走机器人的防护难点，集中在工况适配性不足。首先，设备惯性极大，普通传感器响应延迟哪怕零点几秒，都会出现刹不住车、硬碰撞的问题，机械刹车无法弥补检测端的短板。其次，地轨机器人车身紧凑，轨道两侧无多余安装基面，传统双侧对射光栅根本不具备安装条件，技改无法落地。

同时，重工业车间普遍存在金属粉尘、油雾、强光照明、设备持续震动等干扰，普通红外检测设备极易受杂光、漂浮颗粒影响，出现无规律误报、漏检。且现场障碍物类型杂乱，低矮托盘、地面工装、人员侧身穿行等场景并存，单点检测设备无法全覆盖，长期存在隐蔽安全盲区，无法满足安监验收标准。

目前主流的激光雷达避障方案，虽扫描范围广，但采购和维保成本极高，粉尘油污附着镜头后极易失效，需要频繁人工维护。普通光电开关成本低廉，但仅能单点预警，防护维度严重不足。而TOF激光漫反射光幕完美填补了市场空白，单侧安装、全域覆盖、抗干扰能力强，完美适配重载机器人复杂工况。

二、工业重载场景各类避障设备综合工况对比

为方便厂区设备技改精准选型，我结合真实落地工况，从安装适配度、识别能力、抗干扰性、工况短板等维度，整理了四类常用避障设备的实测对比，直观展现各设备的适配优劣。

三、TOF激光漫反射光幕适配重载机器人的避障原理（区别于普通红外）

很多现场改造失败，核心是混淆了普通红外漫反射与TOF激光漫反射的区别。普通红外设备依靠光线反射强度判断障碍物，极易受物体颜色、环境反光、灯光杂波干扰，搭载在移动机器人上稳定性极差。而TOF激光漫反射光幕采用飞行时间测距原理，依靠激光发射与回收的时间差判定障碍物，检测逻辑更精准、抗干扰性更强，完全适配工业动态工况。

该设备无需接收端配合，单端即可构建完整的竖向立体防护光幕，贴合地面的低位设计搭配全覆盖人身通行高度，彻底杜绝低矮工装、人员高位探身的检测盲区。窄带激光光束稳定，不受物体材质、颜色、环境光影影响，持续保持高精度检测状态。

针对重载机器人惯性大、制动缓慢的特性，设备支持自定义双区域防护逻辑，可划分远距离预警减速区和近距离紧急停机区。检测到障碍物时，会根据距离分级输出信号，先控制机器人减速缓冲，临近危险区域立即锁止行走轴，有效避免重载设备硬碰撞，完美适配大惯性设备的制动节奏。

设备内置智能滤波算法，专门针对重工业粉尘、碎屑、浮动杂物优化，可自动甄别无效干扰与真实障碍物。机器人正常行走、启停轻微晃动时不会误触发，兼顾安全防护与生产效率，适配24小时不间断作业需求。

四、现场技改安装与调试的关键落地细节

结合多年技改经验，同款设备的使用效果，完全取决于现场安装调试的精细化程度。想要保障重载机器人长期稳定避障，需贴合设备工况定制布局与参数，而非简单固定接线。

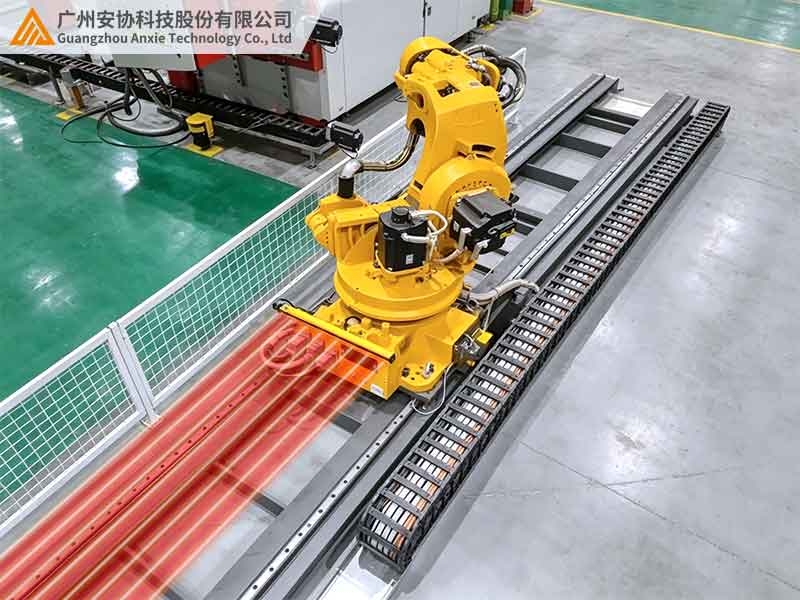

安装上采用车头正向+车身侧向的组合防护方案，全面覆盖机器人行走干涉区域。光幕底端贴近地面杜绝低位漏检，搭配专用抗震支架，抵消设备启停震动，长期使用不会出现光路偏移、检测失效等问题。

调试阶段需结合机器人满载最大制动距离，精准校准防护区间，避免参数适配不当导致的防护漏洞或过度防护。强光、多粉尘车间可开启专属滤波、防尘模式，强化环境抗干扰能力，规避昼夜光线变化带来的稳定性问题。

接线严格遵循工业安全回路标准，双路安全信号独立接入PLC安全端口，杜绝并联普通电路，防止电磁干扰造成的信号异常。调试完成后，需模拟多场景障碍物工况，验证减速、停机、复位全流程无误后，再投入量产使用。

设备运维十分轻量化，无需复杂标定，仅需定期清洁镜头粉尘油污即可，普通运维人员可独立操作，大幅降低厂区维保成本。

五、技改落地后的车间实用价值与优势

地轨重载机器人一旦发生碰撞，会造成工件报废、设备损伤，还会导致产线停机，带来显著经济损失。传统防护方案难以兼顾安全、效率与成本，存在诸多使用短板。

安协科技TOF激光漫反射光幕精准适配重载行走机器人技改需求，单侧安装适配狭小空间，全域光幕消除防护盲区，强抗干扰能力适配重工业恶劣工况，分级避障逻辑贴合重载设备制动特性。该方案性价比高、运维简单、防护稳定，可顺利通过安监验收，保障产线高效稳定运行，是地轨重载机器人安全升级的优选方案。
