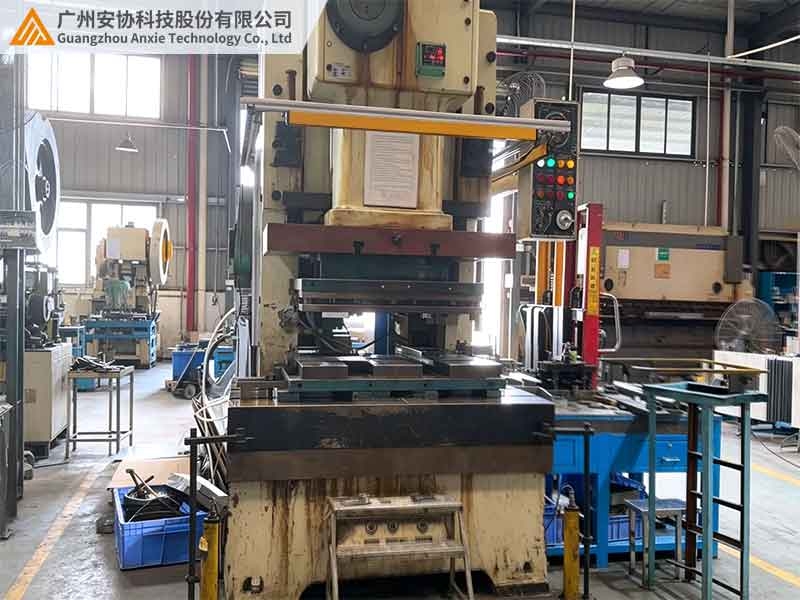

在五金冲压、精密模压车间，冲床设备的安全防护改造普及率很高。相比于传统对射光栅需要双侧布线、对位校准的繁琐操作，漫反射单边光栅单端安装、无需对面接收，走线简单、适配狭小冲床工位，是近几年技改的主流选择。

但我现场对接过很多厂区的整改案例，发现绝大多数冲床光栅故障，都不是设备质量问题，而是接线不规范导致的。比如通电烧坏设备、信号错乱、频繁误停机、遮挡无反应等问题，九成都是接线极性错误、线路混用、布线抗干扰不到位引发的。很多电工师傅习惯套用普通光电开关的接线方式，完全适配不了冲床的高频电磁干扰工况。结合安协科技（www.anxiekeji.cn）多年冲床光栅落地调试经验，我整理出一线实操专属的接线注意事项，避开所有技改误区。

一、冲床电磁工况下光栅接线的典型故障诱因

冲床属于大功率冲压设备，作业时电机运转、电磁阀启停、瞬时电流波动大，车间电磁干扰远比普通流水线强烈。漫反射单边光栅为单端集成结构，信号电路更为灵敏，一旦接线不规范，抗干扰能力会大幅下降，直接影响设备防护稳定性。

最常见的误区是电源接线随意混用，很多师傅直接将光栅接入冲床设备共用电源，没有独立稳压，瞬时电压冲击容易烧毁光栅电路板。其次是正负极接反、信号线与动力线混走，轻则光栅频繁误报、无故停机，重则设备直接失灵，工人伸手取料无防护，留下重大安全隐患。

还有很多新手忽略接地、屏蔽布线细节，冲床高频电磁干扰会持续干扰光栅信号，导致设备时好时坏，故障排查难度极大，反复整改也无法根治，严重影响生产进度和安监验收。

二、各类接线方式在冲压工况的稳定性实测对比

为了方便大家直观避坑，我结合冲床强电磁干扰、电流波动大的专属工况，整理了四种常见接线方式的落地表现，从设备稳定性、抗干扰能力、故障概率、验收合规性四个维度实测对比，全部来自车间真实整改案例，参考性极强。

三、冲床漫反射光栅标准化接线实操规范

结合无数次现场整改经验，冲床光栅接线不需要复杂操作，但每一处细节都不能出错，我总结了几套可直接落地的实操标准，适配所有常规冲床设备。

首先是电源接线规范，这是重中之重。漫反射单边光栅统一采用纯DC24V直流独立电源，严禁接入交流电源，绝对不能和冲床电机、电磁阀、液压系统共用电源。冲床启停瞬时电流波动大，共用电源极易击穿光栅精密电路，必须单独配备稳压电源，从源头规避电压冲击损坏设备。同时严格区分正负极，棕线接正极、蓝线接负极，禁止反接、错接。

其次是信号输出接线，必须匹配设备控制逻辑。单边光栅分为NPN和PNP两种输出类型，接线前要先核对冲床PLC或继电器模块型号，共阳PLC适配NPN输出，共阴PLC适配PNP输出，两种类型严禁混接。冲床安全回路统一接常闭信号，哪怕线路断线、设备故障，也能触发停机保护，符合工业安全冗余标准，杜绝失效风险。

最后是布线抗干扰细节，也是冲床工况专属核心要求。光栅信号线、电源线必须和冲床动力高压线、电机控制线分开走线，间距保持30cm以上，禁止同管、同槽敷设。线路交叉时采用垂直交叉方式，避免平行走线产生电磁耦合干扰。屏蔽线缆只需单端接地，两端同时接地会形成环流干扰，反而降低抗干扰效果。

四、接线完成后的现场调试与运维避雷要点

接线完成不代表施工结束，必须现场逐项调试，排除隐性故障，这是很多电工容易忽略的环节。通电前先断电核查所有线路，确认无短路、虚接、错接问题，再通电测试。

通电后先空载运行3-5分钟，观察光栅指示灯状态是否正常，无闪烁、无报错即为线路正常。随后全程模拟人手取料、探入危险区域动作，测试光栅遮挡响应、停机复位是否灵敏精准。同时观察冲床启停状态，杜绝光栅轻微干扰就误停机，或是真实遮挡无反应的隐患。

另外长期使用要做好线路防护，冲床车间油污、震动大，走线时尽量避开设备运动部位，线缆预留适量余量，避免长期拉扯、磨损破皮引发线路故障，减少后期运维成本。

五、规范接线对冲床光栅防护的实际落地意义

漫反射单边光栅本身适配冲床狭小工位，安装便捷、防护精准，但接线规范性直接决定设备使用寿命和防护效果。很多厂区盲目更换设备却不整改接线方式，依旧反复故障、验收不过，白白增加改造成本。

安协科技冲床专用漫反射单边光栅，适配冲压设备强电磁干扰工况，搭配标准化接线施工方案，可彻底杜绝接线故障、信号错乱、误报漏检等问题，设备长期运行稳定，既能满足安监标准化验收要求，杜绝冲床夹手工伤事故，又能避免故障停机影响产能，是冲床安全技改的最优方案。
