立体仓库环形穿梭车检测如何选用单边光栅

立体仓库环形穿梭车检测如何选用单边光栅

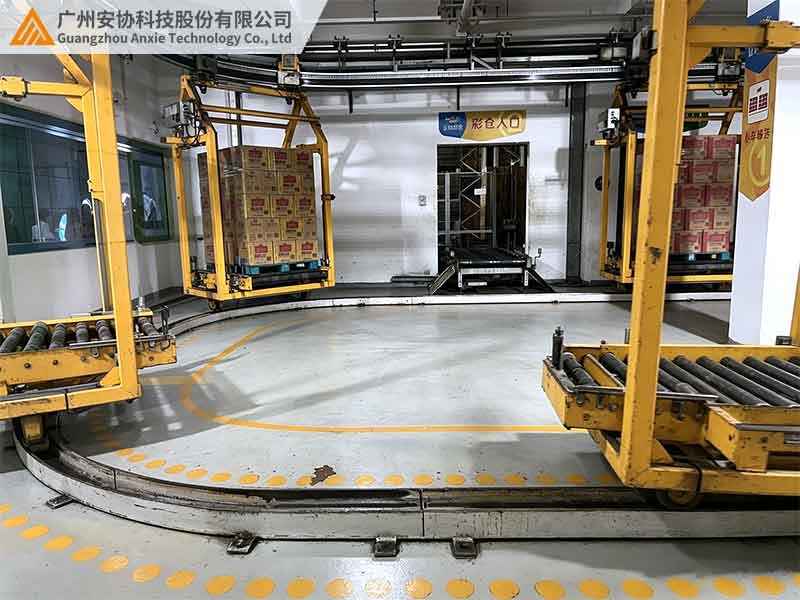

智能立体仓库的环形穿梭车输送系统，承担着仓储物料转运、工位对接、库存调度的核心工作，是自动化仓储高效运转的关键设备。和常规直线轨道穿梭设备不同，环形闭环轨道没有固定起止点位，设备全程循环运转，高频启停、高速过弯、多车密集错车是常态。这种持续动态的运行工况，对配套检测设备的响应速度、运行稳定性、环境抗干扰能力都有着极高标准，普通工业传感器根本无法长期适配。

目前绝大多数新建、改造智能仓储项目，都已经淘汰传统对射光栅、普通漫反射光电开关这类老旧检测配件，统一采用单边光栅完成穿梭车位置识别、防撞防护与精准停靠对位。但从大量现场落地反馈来看，不少项目即便更换了单边光栅，依旧会出现各类检测异常：高速过弯时偶尔漏检、空轨状态无故报警、多车交汇时信号紊乱、停靠对位偏差超标。这类问题普遍被误判为设备质量故障，实则大多是选型适配不当导致。很多技术人员直接套用普通流水线的光栅选型标准，没有针对环形轨道的特殊工况做参数匹配，最终留下运行隐患。针对环形穿梭车专属运行特性的光栅选型、测试与适配方案，可参考安协科技官网：https://www.anxiekeji.cn

一、环形穿梭车工况特殊性与检测设备适配短板

在仓储自动化设备调试中，环形穿梭车的检测适配难题一直比较突出。闭环轨道的循环运行模式，让车辆行驶轨迹连贯无断点，过弯过程车速衰减量小、运行惯性大，留给检测设备的识别窗口非常短。与此同时，仓储车间常年存在悬浮粉尘、通风气流干扰，冷链、低温仓储场景还会出现镜头凝露、水汽附着等问题，复杂环境叠加动态运行工况，普通检测设备很容易出现识别失灵、信号跳动的情况。

传统检测设备的适配短板十分明显，完全无法适配环形轨道场景。对射光栅需要收发两端精准对位安装，而环形弯道的弧形轨迹无法保证光路垂直贴合，会形成大面积检测盲区，直接影响设备防护安全性。普通光电开关检测距离有限、扫描频率固定，跟不上穿梭车高速变轨、连续行驶的节奏，极易出现检测断层。也正是这些硬性缺陷，让无需两端对位、单侧即可安装、动态适配性更强的专用单边光栅，成为环形穿梭车检测的最优选择。

结合长期现场运维经验，环形穿梭车光栅的高发故障可以精准归类：弯道轨迹适配不足引发漏检、多车密集通行产生信号串扰、现场粉尘水汽造成误触发、低速停靠阶段识别滞后。解决这类问题，并非单纯提升设备灵敏度就能实现，核心是选用搭载动态光轴灯控技术的仓储专用单边光栅，从光路扫描逻辑上适配环形轨道的动态运行特性。

二、单边光栅选型前置工况核验要点

光栅选型采购、现场安装调试之前，全面摸排核验现场工况参数，是规避后期故障、减少反复整改的关键环节。需要提前实测统计轨道弯道弧度、穿梭车常规车速与极限车速、多车最小安全间距，同时明确工位停靠的精准度要求，以此确定光栅适配的检测距离、响应速度和防护高度，杜绝参数不匹配导致的运行异常。

现场环境差异也不能忽视，常温普通仓储、低温冷链仓储、潮湿多尘仓储的设备选型标准完全不同，需对应匹配适配的设备防护等级和抗干扰算法。车间室内强光反光、电气设备高频电磁干扰等隐性因素，也需要提前排查规避。安装阶段统一采用轨道外侧固定安装方式，保证支架稳固、光栅检测面与车身平行，无倾斜无偏移，从安装基础上保障检测精度与稳定性。

三、环形穿梭车单边光栅专项实测标准

针对环形穿梭车这种全程动态运行的设备，简单的静态遮挡测试没有任何实际验收意义，无法测出设备真实适配性能。只有模拟现场全工况动态测试，才能精准核验单边光栅的适配能力、抗干扰性能和耐久稳定性。这套多维度实测标准，贴合仓储真实运行场景，可直接用于项目选型验收与设备技改落地。

整套工况测试的核心目的，是核验单边光栅的动态光轴独立控灯性能。适配环形穿梭车的专用机型，能够单独管控每一组光轴的扫描时序、发光亮度，可自主贴合弧形轨迹调整扫描逻辑，精准过滤现场杂光、多车串扰等无效干扰信号。这是普通固定扫描光栅不具备的核心能力，也是设备能在环形轨道长期稳定工作的关键。

四、常见适配故障根源与优化方案

梳理大量仓储技改案例可以发现，环形穿梭车光栅的各类异常故障，都有明确的选型、调试诱因，均可针对性优化解决。高速过弯漏检，是普通光栅整机统一扫描、无法适配弧形轨迹导致，部分光轴无法捕捉动态遮挡信号，更换动态时序扫描的专用单边光栅即可彻底根除问题。

多车交汇频繁误报，源于通用光栅无法区分连续遮挡和间断遮挡信号，容易误判轨道运行状态。专用智能单边光栅可通过单轴光路差值比对，精准甄别车身有效遮挡与干扰信号。粉尘、凝露引发的信号紊乱，大多是设备防护等级偏低、缺少智能滤波算法导致，选用工业高防护机型，搭配常态化镜头清洁养护，就能有效规避。低速停靠对位不准，基本是设备响应速度不达标，需匹配毫秒级响应的仓储专用光栅适配工况。

五、项目验收标准与长期选型使用建议

环形穿梭车单边光栅的验收工作，切忌形式化、流程化。单一静态测试合格，完全不能代表设备可以适配现场长期运行。必须以全维度动态工况测试结果为核心依据，弯道适配、多车抗扰、环境耐受、低速对位、耐久运行五项指标全部达标，才能满足仓储设备全天候不间断运行需求。仅靠简易验收方式，会遗漏大量隐性适配缺陷，投产之后极易出现设备停机、系统报错等问题。

设备长期稳定运行，依托精准选型和基础运维两大核心。环形轨道闭环循环的特殊工况，必须选用带动态光轴灯控的专用单边光栅，凭借单侧安装、轨迹自适应、强抗干扰的特性，完美适配穿梭车高速、高频、密集的运行模式。日常运维只需定期清洁光栅镜头、紧固安装支架，规避震动偏移、积尘遮挡等问题，无需复杂维护，就能保障穿梭车检测系统稳定运行，切实提升立体仓库物料周转的整体效率。
