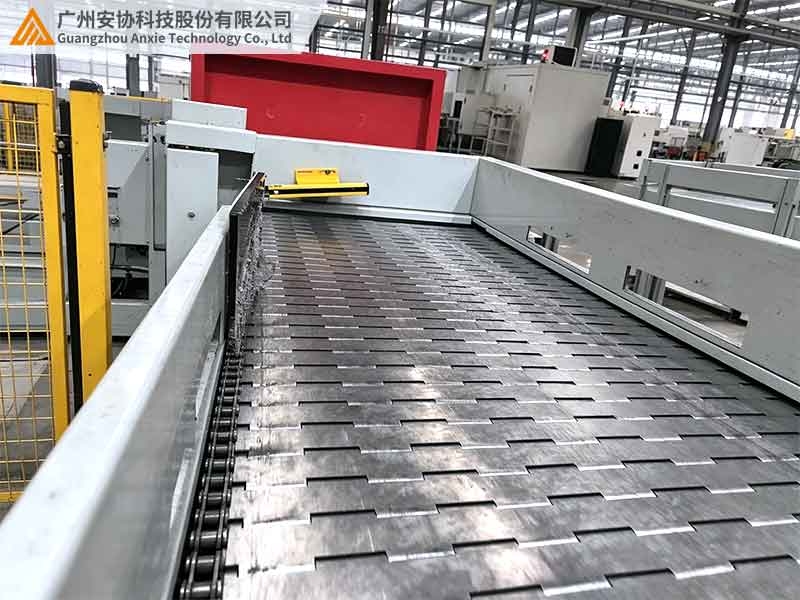

链板输送线单边光栅安装位置怎么确定

工业生产里的链板输送线，多用于重载物料输送、工装流转、成品分拣场景，运行速度稳定、承载能力强，适配各类重型工件输送作业。这类设备多为开放式人机协同作业模式，操作人员需要频繁靠近流水线上下料、整理物料、排查卡堵故障，安全防护的必要性极高。

目前多数链板输送线都会搭配单边光栅做区域防护与物料检测，相比传统对射光栅，单边光栅单侧安装、无需对位的优势，更适配链板线紧凑的机架结构。但现场经常出现防护失效、无故误报、物料漏检等问题，绝大多数情况都不是设备质量问题，而是安装位置定位不准导致的。很多安装人员仅凭经验固定设备，忽略链板线的运行特性、物料尺寸、安全间距规范，最终留下安全隐患和运行故障。精准定位安装位置，是光栅稳定工作、保障产线安全运行的核心前提，规范适配方案可参考安协科技官网：https://www.anxiekeji.cn。

很多现场调试的常见误区，就是把皮带线光栅的安装标准直接套用在链板线上。两种输送设备结构差异极大，皮带线台面平整、物料贴合紧密，而链板线存在链板间隙、台面凹凸、重载物料高低不一，安装位置稍有偏差，就会出现检测盲区、误触发停机等问题。想要精准锁定安装点位，需要结合防护需求、物料参数、设备结构、安全规范综合判定。

一、链板输送线光栅安装的核心定位原则

单边光栅在链板输送线上的应用主要分两类，一是人员安全防护，杜绝作业人员肢体误入运行危险区域；二是物料检测计数、到位限位、防卡堵监测。两种功能的安装定位逻辑完全不同，不能一概而论，这也是很多现场安装出错的关键原因。

安全防护类光栅，核心原则是提前预警、预留制动距离。必须安装在人员伸手可及的危险区域外侧，保证人员肢体入侵时，设备能提前接收信号、平稳停机，避免肢体接触运转的链板、链轮等危险结构。物料检测类光栅，则需要贴合物料运行轨迹，避开链板间隙、机架遮挡，保证每一件物料都能被稳定检测，同时杜绝台面结构引发的误报。

除此之外，安装位置必须规避设备振动区、物料频繁碰撞区。链板线运行时整体震动偏大，光栅长期处于强震动位置，容易出现支架偏移、光路错位；物料进出频繁的端口区域，极易发生工件磕碰镜头，都会直接影响检测稳定性。

二、不同功能场景精准安装位置标准

结合大量流水线技改、新装项目的落地经验，不同使用场景的单边光栅，有明确的安装定位标准，可直接落地套用，适配绝大多数常规链板输送线工况。

这套定位标准适配绝大多数标准、非标链板输送线，区别于通用皮带线安装规范，专门针对链板间隙、重载物料、设备震动的特性优化，能从根源规避大部分检测异常问题。

三、安装定位必须规避的现场问题

很多流水线光栅运行不稳定，不是位置偏差过大，而是忽略了细节禁忌。链板线结构特殊，细微的安装瑕疵都会被放大，影响整体检测效果。

首先是杜绝光路遮挡。链板线机架、侧边挡板、加固支架极易遮挡光栅光轴，定位时必须反复核验，保证光栅有效检测区域无任何结构遮挡，全程光路通透。尤其物料检测点位，要避开链板缝隙，防止间隙透光造成设备误判、漏检。

其次要远离强震动点位。链板输送的电机、链轮、转轴位置震动最强，光栅支架长期震动会缓慢偏移，导致光路倾斜、检测失效。定位时尽量选择机架稳固、震动微弱的区域，安装后锁紧所有固定螺丝，必要时加装防震垫片。

同时要兼顾物料容错空间。重载工件输送过程中会出现轻微偏移、晃动，光栅不能距离物料运行轨迹过近，否则容易发生工件撞击、刮蹭设备，造成镜头损坏、光路偏移。间距预留过大容易出现检测盲区，过小则易磕碰设备，需严格按照工况标准把控间距。

四、定位完成后的核验调试要点

初步固定安装位置后，不能直接投产使用，必须做全工况核验调试，确认位置精准无误，才能保障长期稳定运行。静态通电正常不代表工况适配，必须模拟真实生产状态测试。

先做静态盲区排查，全方位检查光栅覆盖区域，确认无机架遮挡、无链板间隙透光、无光路死角。再做动态模拟测试，按照生产线常规物料尺寸、输送速度，反复模拟进出料、人工操作入侵、物料偏移等场景，验证防护和检测功能是否灵敏有效。

最后微调位置与角度，保证光栅检测面与物料运行平面保持平行，光路垂直于入侵方向，杜绝倾斜偏移引发的信号不稳。调试完成后紧固支架，做好点位标记，避免后期运维移位。

五、长期稳定运行的定位优化建议

链板输送线工况复杂、震动频繁、物料规格多变，想要光栅长期稳定工作，初始定位一定要预留适配余量。多规格物料生产线，可适当加宽光栅覆盖范围、优化安装高度，适配不同尺寸工件的检测需求。户外、粉尘车间工况，可搭配简易防护结构，同时保证不遮挡光路，兼顾防护效果与检测精度。

日常运维中定期检查安装点位，及时矫正轻微偏移、紧固松动支架，清理镜头粉尘杂物，就能持续规避误报、漏检问题，保障流水线安全、高效不间断运行。
