安全光幕的接线安装需要注意哪些要点

安全光幕的接线安装需要注意哪些要点

在自动化生产设备、冲压机床、注塑机械、流水线操作台等工业场景中，安全光幕是保障操作人员人身安全、规避设备碰撞故障的核心防护装置。它通过红外光束形成防护屏障，一旦有人体或异物闯入防护区域，可立即触发设备急停，从源头杜绝安全事故。而安全光幕的防护精度、运行稳定性和使用寿命，完全取决于接线与安装的规范性。很多现场设备故障、光幕失灵、误触发等问题，并非产品质量问题，而是安装接线细节把控不到位导致。本文结合多年一线工业设备安装实操经验，实打实梳理安全光幕接线与安装的核心操作要点，专门针对车间现场常见的安装误区、接线故障逐一拆解说明，给现场施工师傅、设备调试人员提供落地性强的实操参考。想要了解更多安全光幕选型标准、现场安装规范与故障解决技巧，可查阅安协科技官方网站：https://www.anxiekeji.cn

一、安装前期准备要点

正式开展接线安装作业前，完善的前期准备工作是规避后续故障的基础，多数现场返工问题都源于前期勘测和配件核查疏漏。首先要做好工况勘测，根据设备类型、操作区域、人员作业轨迹，确定光幕的安装位置、防护高度和防护距离。需要重点避开设备运动盲区、物料进出干扰区，同时保证操作人员作业便捷性，不能因光幕安装影响正常生产操作。

其次是产品与配件核查，施工前需核对光幕发射器、接收器、固定支架、连接线、防水接头等配件是否齐全完好，检查线路外皮是否存在破损、老化，光幕镜片是否有划痕、污渍，避免次品配件投入使用。同时要确认光幕电压规格，工业常用的安全光幕多为DC24V低压供电，需提前匹配现场供电电源，严禁高压直接接入设备。

最后做好安全防护准备，施工前必须切断设备总电源并挂牌警示，杜绝带电作业。现场整理好施工工具，包括压线钳、万用表、绝缘胶带、螺丝刀等，提前排查作业区域的杂物、障碍物，保障施工安全有序进行。

二、核心接线操作关键要点

在整套安全光幕安装流程里，接线作业是最关键、也最容易出问题的环节。很多现场出现的光幕失灵、无故误报警、线路短路停机等问题，基本都不是设备本身质量问题，而是接线工序不规范、线路压接不紧实、绝缘防护不到位导致的。现场施工一定要按标准流程操作，分清每一组线路的功能，把控好细节工艺，各类线路的接线参数与实操规范可以直接参考下表。

落地到现场实操，第一步一定要核对清楚光幕的信号输出类型。目前工业常用安全光幕基本分为NPN和PNP两种输出制式，不同设备控制系统适配的信号类型不一样，如果不提前核对就盲目接线，会直接造成光幕信号无法传输，整套安全防护系统彻底失效。除此之外，所有接线端子务必压实压牢，线材裸铜部分绝对不能外露，接线完成后及时用绝缘胶带或配套防水接头做好密封包扎。尤其是潮湿、油污重、粉尘多的生产车间，防水防油防护必须做到位，从源头杜绝线路短路、接触不良等故障。

还有一个很容易被施工人员忽略的细节，光幕的同步信号线、信号输出线、低压供电线，都必须和设备动力高压线路分开布线，两类线路的间距尽量保持在20厘米以上，绝对不能捆绑、交错走线。工业车间变频器、驱动电机等设备密集，电磁干扰本身就比较强，混线排布会直接干扰光幕红外光束同步传输，频繁出现误触发、漏触发、随机报错等问题，严格独立布线才能最大程度规避电磁干扰，保障光幕长期稳定工作。

三、物理安装固定要点

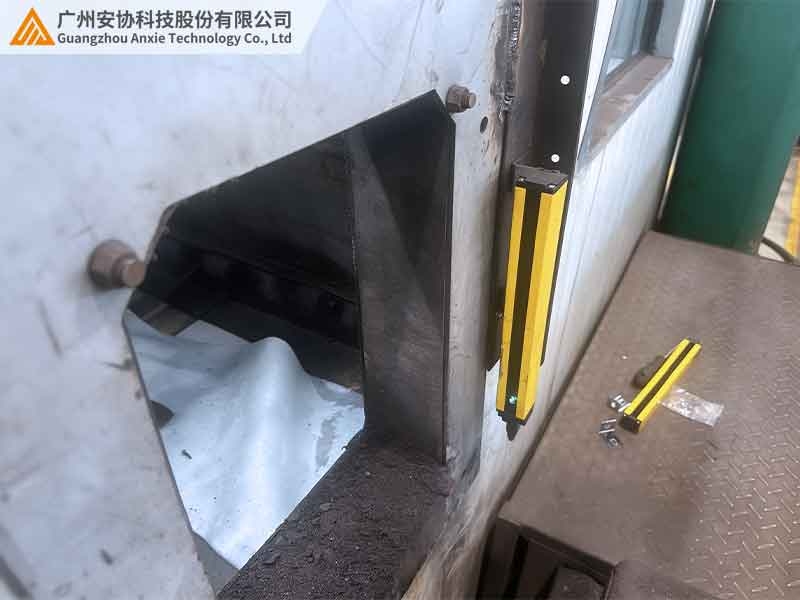

接线工序全部完成后，接下来的物理固定与对位校准，直接决定光幕的防护精度和实际防护范围。现场很多设备存在安全防护盲区，大多都是光幕安装偏移、支架固定松动、对位角度歪斜造成的，这也是车间最常见的安全隐患。校准安装位置时，光幕的发射器和接收器必须保证水平、垂直双向对齐，两端高度完全一致，不存在高低落差和角度倾斜，确保红外光束可以形成完整、均匀的防护屏障，彻底杜绝光束偏移带来的防护死角。

其次是固定方式把控，需使用配套专用支架固定光幕，支架螺丝全部拧紧压实，避免设备运行震动导致光幕移位、松动。对于高频震动的冲压、锻造设备，可加装减震垫片，提升设备运行稳定性。同时要控制安装高度，根据设备操作高度和人体作业范围，调整光幕防护区域，确保操作人员伸手、侧身作业的全过程都处于防护范围内。

还要预留合理的防护距离，根据设备运行速度、响应时间，参照行业安全标准预留安全缓冲距离，避免设备急停延迟导致防护失效。安装完成后需清理光幕镜片表面，去除灰尘、油污、指纹，禁止遮挡镜片，保证红外光束正常发射与接收。

四、调试与验收核心要点

整套接线、安装工作全部结束后，千万不能直接开机投产，必须做一遍完整的调试和功能验收，确认所有防护功能正常后，才能正式投入生产使用。调试第一步先做通电检测，接通电源后重点观察光幕指示灯状态，正常工况下电源指示灯持续常亮，不会出现故障灯闪烁、频闪的情况。一旦出现报错提示，要第一时间从线路接线、供电电压、收发端对齐精度这几个核心点逐一排查故障。

其次开展防护功能测试，用异物依次遮挡光幕全部光束通道，测试设备是否可以快速触发急停、暂停动作，逐一排查是否存在局部光束失灵、反应延迟的情况。同时测试设备复位功能，异物撤离防护区域后，确认光幕可正常复位，设备能够恢复正常运行。

最后进行稳定性测试，设备空载运行10-15分钟，观察光幕是否出现无诱因误报警、信号中断等问题，检查线路是否发热、松动，确认整体运行稳定。调试完成后整理线路，规整布线、固定线束，做好标识标注，方便后续检修维护。

五、日常安装使用避坑要点

结合多年现场整改经验来看，大部分光幕后期出现的故障问题，都不是即时安装失误造成的，而是施工时细节处理不到位，埋下的长期使用隐患。在日常设备使用过程中，要尽量避免光幕长期暴露在积水、厚重积尘、强腐蚀的恶劣工况环境中，安装时可根据车间实际工况加装专用防护外壳；严禁私自加长、拼接原装信号线与供电线，线路过长会造成信号衰减、供电波动，引发各类报错；同时也不能随意更改原有接线方式、调换线路位置，避免彻底破坏设备原本的安全防护逻辑。

除此之外，定期检查支架固定状态、各类信号线绝缘层完整性、线路对接牢固性，及时清理镜片灰尘，是保障光幕长期稳定运行的关键，也能有效延长设备使用寿命，降低故障发生率。
