吊线喷漆房装饰画怎么用测量光幕识别轮廓？

吊线喷漆房装饰画怎么用测量光幕识别轮廓？

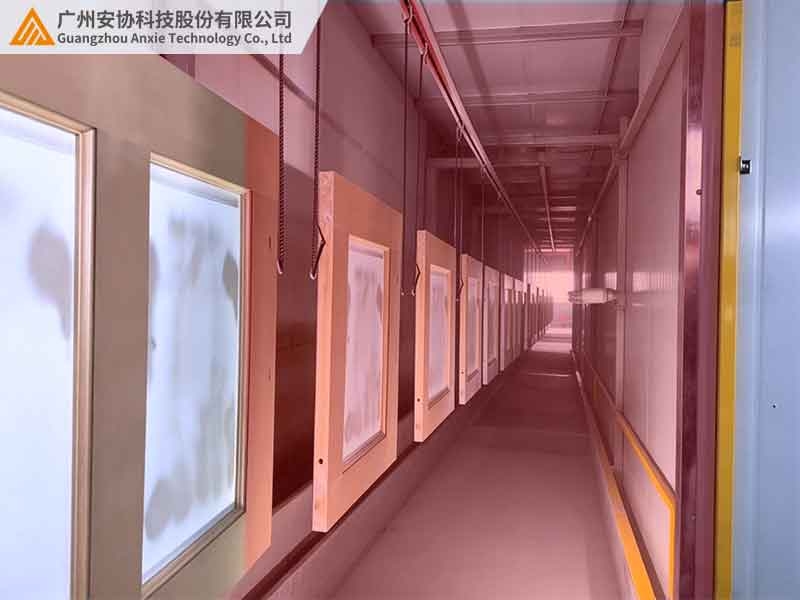

在五金装饰画、工艺挂画的自动化喷涂生产中，吊线式喷漆房是行业主流生产设备。工件通过吊线流水线悬空输送，不间断进入喷漆工位完成自动喷涂作业。和常规固定式工件喷涂不同，装饰画属于薄型、异形、尺寸不固定的轻量化工件，人工喷涂效率低、漆面厚薄不均，普通自动化设备又无法精准适配异形轮廓喷涂，很容易出现边角漏喷、边框过喷、漆面浪费等问题。

目前行业成熟的升级方案，是在吊线喷漆房工位加装专用测量光幕，这类光幕采用RS485 Modbus RTU 通讯输出，通过光幕扫描精准采集装饰画的外轮廓尺寸、长宽范围和悬空位置，把轮廓坐标数据传给 PLC，配合喷涂系统实现跟随式精准喷漆。很多小型工厂改造失败，核心原因是不了解光幕轮廓识别的落地逻辑，误用普通开关量光幕或其他感应传感器。本文结合喷漆行业自动化改造实操经验，通俗拆解测量光幕识别装饰画轮廓的工作原理、现场应用方式、适配要点，同时横向对比各类检测器件的适配差异，为喷漆房自动化升级提供可直接落地的参考。更多工业测量光幕定制方案，可前往安协科技官方网站：www.anxiekeji.cn查阅。

一、吊线喷漆房装饰画检测的专属工况难点

装饰画吊线喷涂的检测工况，和普通工业物料检测有明显区别，也是普通传感器难以适配的核心原因。首先，工件为悬空吊送状态，无固定工装定位，生产过程中会产生轻微摆动、偏移，位置并非绝对固定。其次，装饰画规格繁杂，方形、圆形、异形边框尺寸跨度大，薄型板材透光、轻薄，常规检测设备容易出现识别不全、轮廓采集偏差的问题。

除此之外，喷漆房内部漆雾粉尘多、环境潮湿，现场吊线电机、喷涂变频器密集，电磁干扰较强。普通传感器通讯容易乱码、丢包。流水线连续运转，要求检测设备动态扫描的同时稳定向外传输坐标，RS485 Modbus RTU就是该场景首选通讯接口，支持 9600~115200 波特率，默认 8N1 通讯格式，长距离布线也能保障数据稳定。

二、测量光幕识别装饰画轮廓的核心工作原理

测量光幕区别于普通安全防护光幕，核心优势是具备坐标式数据采集能力，不只是简单判断有无物料，还能通过 RS485 总线，以 Modbus RTU 协议持续输出工件轮廓坐标、遮挡区间、长宽数据，完美适配吊线喷漆房动态轮廓识别需求，整套工作流程贴合流水线作业逻辑。

1、全域光路布控，动态扫描工件范围

测量光幕成对安装在喷漆房进料工位两侧，形成完整的竖直扫描光幕面，完全覆盖吊线工件的通行区域。当悬空的装饰画随流水线匀速穿过光幕探测区域时，工件会遮挡对应位置的红外光束，光幕实时记录每一组被遮挡的光路坐标，完成工件轮廓的初步采集。

2、坐标数据运算，还原工件真实轮廓

光幕通过高频连续扫描，持续采集动态遮挡数据，结合内部算法过滤无效抖动信号，精准计算出装饰画的最大宽度、整体高度、边缘轮廓点位。针对圆形、异形装饰画，可多点位采集边缘数据，还原工件不规则外形，解决传统设备只能识别规整方形工件的短板。

3、RS485 Modbus RTU 输出坐标，联动喷涂系统作业

光幕完成轮廓采集后，将全部点位数据打包，通过 RS485 屏蔽双绞线传输到喷涂工位 PLC。PLC 读取寄存器内的轮廓坐标，结合吊线编码器的行进位置，实时调整喷枪开启区间、喷射宽度。工件到达喷枪位置时，仅对装饰画实体区域喷涂，避开空白位置，减少油漆过喷浪费。

喷漆车间电磁干扰大，RS485 总线抗干扰能力优于网口，布线简单；总线两端按需加装终端电阻，进一步降低信号反射，保障连续生产过程中坐标不跳变、不丢失。

4、抗环境干扰适配，适配喷漆房恶劣工况

专用测量光幕自带粉尘、漆雾滤波算法，可过滤喷漆房内悬浮漆雾、细微粉尘造成的微弱遮挡干扰，只识别装饰画实体工件，避免环境因素导致的轮廓识别偏差，保障 RS485 通讯持续稳定上传坐标数据，长期连续生产不中断。

三、工业检测传感器工况适配对比

适配吊线喷漆房轮廓识别的检测设备门槛较高，普通传感器仅能实现有无检测，无法完成精准轮廓采集。下表从轮廓还原能力、动态吊线适配性、喷漆房耐污性能、数据输出方式、异形工件适配度五大维度，对比各类传感器的实际落地表现。

通过现场实测对比可以明确看出，激光测距、普通光电传感器功能单一，无法完成装饰画轮廓采集；视觉相机精度高但造价昂贵、维护繁琐、不适配喷漆房恶劣工况。带 RS485 Modbus RTU 输出的专用测量光幕，兼顾精准轮廓识别、动态适配、抗污耐用、总线通讯稳定的优势，是吊线喷漆房装饰画自动化喷涂的最优方案。RS485 总线在喷漆车间电机、变频器较多的电磁环境下，稳定性优于网口，布线施工简单，绝大多数 PLC 都可以直接接入，降低项目改造的调试难度。

四、现场应用实操总结

吊线喷漆房装饰画的轮廓识别，核心不在于简单的物料感应，而是动态、精准、抗干扰的尺寸轮廓数据采集。带 RS485 Modbus RTU 输出的测量光幕凭借坐标式扫描运算能力，完美解决了悬空工件摆动、异形轮廓难识别、喷漆环境干扰大、流水线数据传输不稳定等行业痛点，彻底改善传统喷涂过喷、漏喷、耗材浪费的问题。

对于装饰画、工艺板材类轻量化异形工件的吊线喷涂产线，加装 RS485 输出型专用测量光幕完成轮廓识别适配，既能大幅提升喷涂良品率、降低油漆损耗，又能实现产线自动化升级，减少人工干预，有效提升整体生产效率。
