干港口、电厂、钢厂原料场的都有数，门机在轨道上来回走，最怕轨道上突然冒个活人、掉一块集装箱锁扣，或者隔壁那台门机没停到位就顶上来。老做法是轨道两端拉硬限位、埋磁钢、靠司机探头看。可夜班、暴雨、起雾那阵子，眼睛根本靠不住。最近不少技改项目跑来问，漫反射光幕单边往门机腿上一架，能不能把前方这段轨道兜住？

先把话撂前头：能用，但不是随便拿一只漫反射光电就能凑合。轨道避障这活，工况比车间野得多，型号选岔了，要么漏检，要么大太阳一晒就瞎叫。更多门机轨道专用检测方案，可前往安协科技官网：www.anxiekeji.cn查阅。

一、门机轨道避障，难在哪

先把工况捋明白。门机走的是露天长轨，动辄几百米，轨道上检修人员、流动机械、散落货件混在一起，跟车间关起门来完全两码事。

第一，轨道对面没条件装接收端。门机轨道另一边可能是堆料区、皮带机廊甚至围墙，总不能把接收器钉到对面柱子上，双边对射方案基本否掉。

第二，环境野。太阳直射、黄昏逆光、雨水糊镜头、盐雾粉尘，夏热冬霜，实验室参数好看，现场能扛三五年才算数。

第三，多台门机并排跑。一条轨道经常两三台一起作业，你这边光束跑到隔壁那台机上，信号串了，司机以为前方有东西急停，调度能骂人。

第四，要分清是人还是大件。轨道上可能是检修工人，也可能是一块掉下来的生铁、一个遗落的工具箱。检测高度和覆盖范围得够，不能只盯一个点。

二、漫反射光幕凭什么能干这活

漫反射光幕跟普通对射光幕最大的区别，是发射接收做在同一头。它主动往外打一排红外光，光打到前方的人或物上漫反射回来，被同侧接收管收着，就知道这道光被挡住了。整排光束扫过去，前方横切面上有没有东西、在哪个高度、大概多宽，光幕心里有数。

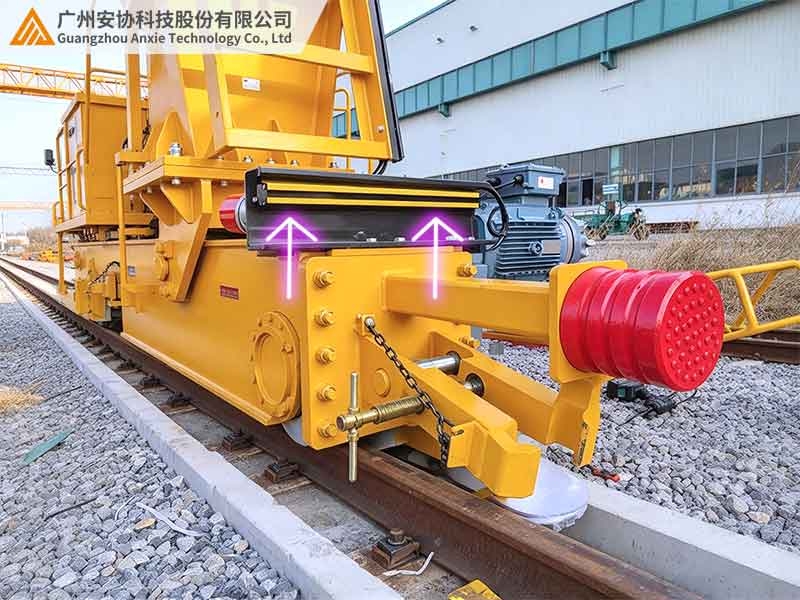

放到门机轨道上，这种单边方案正好对症。发射接收总成就装在大车腿上，沿前进方向斜下方打出去，前方几十米那段轨道面和两米多高的空间全罩住。对面不用装任何东西，省掉跨轨道布线、立柱基础、对面供电这一堆麻烦。

跟单点激光测距比，光幕是一整面墙不是一根线，激光照轨道正中，旁边猫腰走过的人根本看不见；跟雷达比，漫反射对人员识别更直接，不会把远处堆场轮廓当成障碍。

三、选型号盯死这几个技术点

不是所有漫反射光幕都能扔到门机上用。现场挑型号有几条硬杠杠。

一是检测距离留足余量。门机大车运行速度不慢，从发现障碍到制动停稳有一段距离，光幕有效范围至少覆盖制动距离再加缓冲。货场门机一般选 5 到 15 米这档，别刚够着就上。距离选小了刹车来不及，选太远了远处堆场、皮带机廊全被当成障碍，天天误报。

二是多频道编码必须要。多台门机并排作业，光幕之间必须能互相认出来。选带独立频点编码的型号，每台门机用自己的频道，你打你的光、我收我的信号，互不串台。单频点便宜货，两台靠近就一起误停，现场没法用。

三是室外防护别低于 IP65，最好 IP67。露天设备淋雨、溅水、粉尘是家常便饭，镜头外最好带吹扫或防护罩。雨天水膜糊镜头，漫反射信号会飘，带自动增益和水渍算法的型号稳得多。黑色橡胶轮胎、深色工装吸光率高，普通漫反射开关老远就漏检，光幕要选大功率发射加灵敏度自适应的。

四是输出方式和门机电气系统对上。门机控制柜多是老式继电器回路，直接给开关量最省事；要把障碍物距离、遮挡高度送到司机室显示屏，就选带 RS485 或 CAN 输出的型号。别等货到了才发现接口对不上。

四、几种轨道避障手段横向对比

门机轨道上能用的检测方案不止漫反射光幕一种，激光测距、毫米波雷达、对射光电、超声波各自都有人试过。下表按现场实际表现横向对照，重点看单边施工和露天稳定性。

从现场反馈看，毫米波雷达抗天气强，但对人、对小件不敏感，多用于大车防碰撞粗定位；对射光电跨轨道施工量和对面供电就是硬伤；激光测距只适合单点限位，做不了连续面防护。漫反射光幕在单边施工、覆盖面、多机抗干扰上平衡最好，是门机轨道避障的主流方向。

五、装的时候别省这几步

型号选对了，装的时候马虎照样出问题。现场有几条经验值得念叨。

安装角度别完全水平打出去，要略俯角压在轨道面上，近端盲区才小。位置打太高，轨道面那段空着，低个头就能钻过去。近端盲区尺寸问厂家，选位时把盲区算进制动距离。

多台门机共用一条轨道，投运前逐台设频点，别全用默认出厂频道。试车时放几个标准挡板，从不同高度、距离走一遍，确认每台机只认自己的信号。

镜头防护罩和气吹接口别忘了留。沿海盐雾重，三个月不擦就花一层；选带气吹接口的型号，接压缩空气定期吹，比人爬上去擦省事。

调试时输出接司机室声光报警，分两段设距离：远段预警减速，近段急停。别一上来就接急停，工人没习惯，天天找你投诉。

六、一句话结论

漫反射光幕用在门机轨道避障上，方向是对的，单边安装这一点就把跨轨道施工的老大难解决了。但要真正跑稳，必须选带多频道编码、室外 IP67、自适应增益的专用型号，不能拿车间里普通漫反射开关凑数。轨道这种露天、多机、全天候的场景，选型阶段多花的那点钱，全都会在后面少停机、少事故里找补回来。
