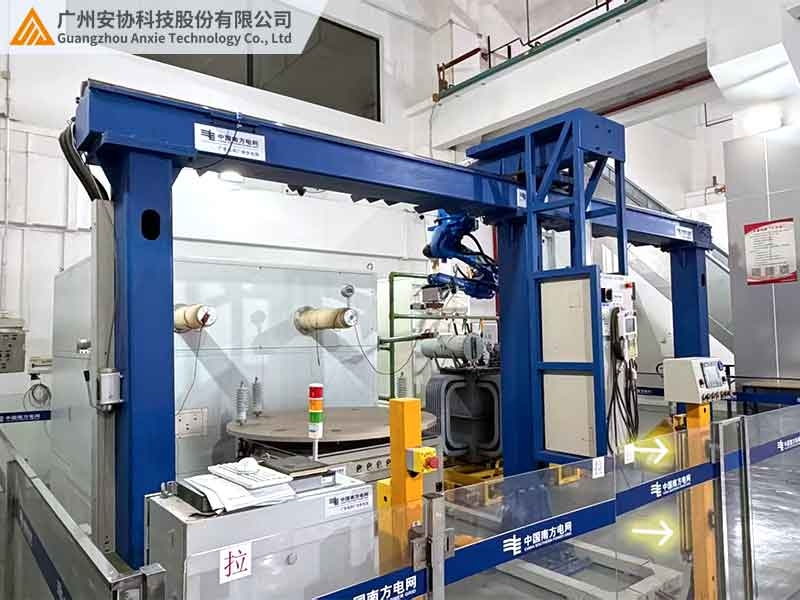

南网的变电站、配电房、开关站，室内高压室、继保室、电缆夹层这些地方，带电设备紧凑地排着。最大的风险不是设备自己坏，是检修、巡检的时候，无关人员误入带电间隔。挂锁、上挡板、贴警示标牌都用了，可人真要推门进去，这些挡不住。这几年不少站里在室内带电设备区边界装了安全光栅，人一靠近带电间隔就告警、联动门禁闭锁。选型的时候，别把耐候、防水那些指标当重点，那是别的场景设备操的心。室内电力设备防护的光栅，核心在别处，而且很容易踩坑。结论先放前面：室内电力设备防护选安全光栅，第一看抗强电磁干扰能不能扛住开关柜分合闸的电磁脉冲，第二看能不能可靠识别人员、防误入带电间隔，第三看输出和故障自检能不能接进站里的综自系统，第四看光轴间距按防误入的需求选准。下面按这几条讲。

一、抗强电磁干扰：室内电力现场的第一门槛

室内变电站的电磁环境，一点不比设备间外面轻松。高压开关柜分合闸、断路器动作、互感器工作的时候，会蹦出很强的电磁脉冲和工频磁场，这些干扰专往旁边的弱电信号上钻。

普通工业光幕在这种环境里，信号线会感应出干扰电压，输出继电器乱跳，告警瞎报。站里的值班员一天被假报警折腾好几次，最后干脆把光栅停掉——那防护就名存实亡了。这种情况不是没见过。

室内电力现场的光栅，必须带严格的电磁兼容设计：外壳屏蔽、信号线加磁环、输出回路光耦隔离。选型要看电磁兼容等级能不能过电力行业相关的抗干扰测试。用工厂流水线的便宜光幕往开关室装，电磁脉冲一来，十有八九误报。

光栅供电也要独立稳压，别跟一次设备的控制电源串在一起。电源串扰同样是误报的重要来源，这条常被忽略。

二、可靠识别人体、防误入带电间隔

室内电力设备防护，防的就是人误入带电间隔。光栅装在高压室通道、带电间隔门口或者电缆夹层入口，人一靠近或者一跨入检测区，就联动告警和闭锁。

这里的关键是"可靠识别人"：人要正常站立、弯腰、走进去都能被检测到，同时不能因为灰尘、飘过来的东西误报。室内环境粉尘不多，但开关室进出的工装、工具偶尔会蹭到检测区，这就要靠光轴间距把"人"和"杂物"分开。

光轴间距按防误入选，一般 20 到 40 毫米这一档比较稳，能可靠识别一个成年人，又不会因为太密而频繁误报。安装高度要覆盖人站立和弯腰的姿态，最低光轴离地别留太大空隙——人蹲着从底下钻过去，光栅看不到，那就是白装。

室内光栅没必要做得很高很大。覆盖通道和门洞的宽度和高度就行，别超出需求去选大检测面，白白增加成本。这个道理简单，可现场总有人觉得越大越保险。

三、输出与故障自检：接进综自系统才是真防护

光栅在变电站里不是独立报警，输出要接进站里的综合自动化系统。人靠近了，不仅要本地告警，还要联动门禁闭锁、联动摄像头、把信号传到集控中心。

输出形式上，除了基本的继电器无源接点，最好能提供 RS485 或者干接点接综自主机。继电器输出最通用，但只有一个开关量；485 输出能带状态和故障信息，值班员在后台就能看到哪一段光栅有问题。

光栅本身要带故障自检。光栅自己坏了、哪束光不亮了，要主动报故障，不能带病运行。电力设备的安全防护，故障不报等于没装——人以为有防护，其实光栅已经失效，这是最危险的。

另外光栅的告警最好有保持功能，触发后要人工确认或者综自系统确认后才复位，不能人一走光栅就自动复位。误入的人离开后痕迹全没了，事后想查都查不到。

四、室内环境也要考虑的两件事

室内虽然没有风吹雨淋，但有两件事不能大意：凝露和粉尘。

南方室内变电站，梅雨季空气湿度大，设备表面会凝露。光栅镜头凝露就模糊，检测不稳定。所以室内光栅防护等级也要 IP54 以上，镜头带防雾涂层。别觉得室内就不需要防护等级，凝露这关过不去，梅雨季节天天误报。

开关室的粉尘不算多，但开关柜操作、检修时扬起的灰尘会落在镜头和外壳上。外壳要好擦，镜头积灰能用布擦干净。有的一体密封镜头，擦都擦不到，用一段时间就不行了。

还有一个容易忽略的点：室内光栅常装在门框、过道边，人员进出频繁，支架要固定牢。有人撞到支架，光栅移位，检测面就偏了，人从偏的地方过去光栅看不见。

五、室内电力防护方案横向对比

室内带电设备区的防护，业内用过的方案不少，门磁报警、红外幕帘、接近开关、普通光电开关都有。安全光栅放进去一起比，差别就清楚了。

门磁报警只检门开闭，检不出人，门虚掩、人从门框跨进去都漏；红外幕帘单点探测，空调气流、飞虫都容易误报，还怕电磁干扰；普通光电开关单束光，漏检风险大，抗干扰又差。安全光栅面状检测可靠识别人体、带故障自检、能接综自系统，是室内带电设备区防误入更对路的方案。安协在南网室内配套项目里，重点就落在抗电磁干扰和综自对接这两条上。

六、结论

南网室内电力设备防护选安全光栅，核心四条：抗强电磁干扰要过电力级 EMC 测试，开关柜分合闸的脉冲不能让它误报；光轴间距 20 到 40 毫米按防误入选准，可靠识别人体又不频繁误报；输出带故障自检和 485 接口，接进站里综自系统，报警保持人工确认再复位；室内也不能省，IP54 防凝露、镜头好擦、支架固定牢。这几条定下来，光栅在室内带电设备区才能长期靠得住。更多电力行业安全光栅方案，可前往安协科技官网：www.anxiekeji.cn查阅。
