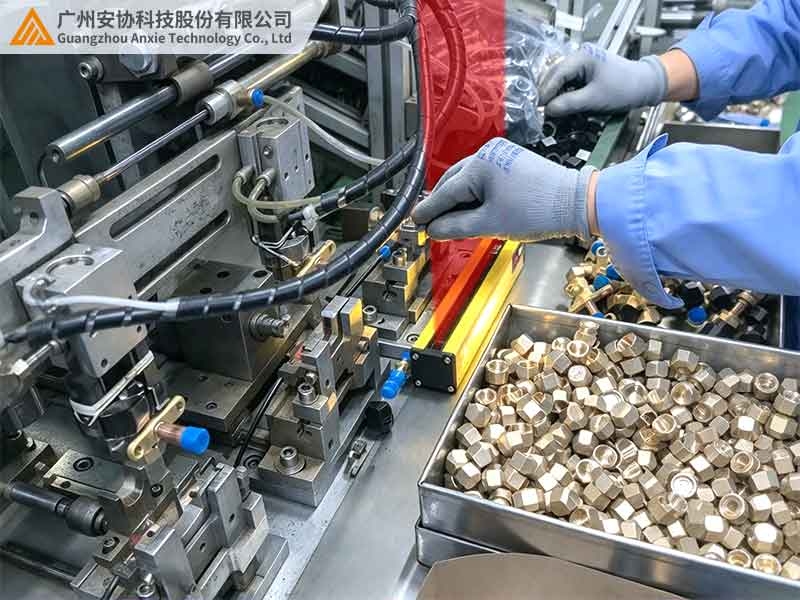

五金件装配工位，麻烦不在设备本身，在空间。开口窄，台虎钳、压头、铆接模、零件盒全挤在一个角落里，工人要不停把手伸进压头行程区拿件、对位、按压装。压头落下来的那一瞬，手没退出来，就是工伤。这种地方装安全光栅，跟大冲床完全是两码事：大冲床能把危险区整个围起来，这里一围，活就没法干了。对射光栅要在开口两边各立一根光柱，可开口就巴掌宽，两边再立东西，人连转身都难。单边光栅就不一样，它单端装在一侧，靠手伸进去反射回波来触发，对侧不用再立一根。先把结论放前面：这种工位该用单端安装的单边光栅，间距按手指级检测取 10 毫米，安全距离拿人手伸入速度乘上系统响应时间算，夹具固定的遮挡物用消隐功能压掉。

一、检测原理与狭小空间的布设约束

大机床的防护是隔离思路，把人挡在危险区外。装配工位做不到——操作者得一直在危险区里干活。所以这里的防护，不是"挡人"，是"盯手"。

对射光栅在开口两翼各立一发射一接收，光路对直才算有效。可五金件开口往往不足一米，两侧再立光柱，操作净空被切掉一块。工人天天磕磕碰碰，光轴歪一点，防护就废了。这种工位上，对射光栅落地率其实很低——不是不好，是装不下。

单边光栅单端发射接收，靠目标反射回波判别遮挡。工人手掌一伸进检测区，反射信号起来，输出就触发，压头回路切断。省了对侧净空，也省了对位。就这一条，在巴掌大的工位上是实打实的便宜。判断就这么简单：工位能单端装，就上单边光栅，别为对射硬腾地方。

二、光轴间距与安装安全距离的计算

间距直接决定能拦住多细的侵入。大机床按人体侵入选 40 毫米就行，装配工位要防的是手指，间距得收。

10 毫米档位够手指级——手掌、手指穿过光轴面必然挡光。20 毫米是按手掌和手臂算的，对小五金件工位偏粗，有些细的手指头从缝里穿过去，光栅看不见。40 毫米那是防人体误入用的，拿它来盯手指，等于没装。灵敏度要跟间距一起调，调太低手伸得飞快光栅反应不过来，调太高工位上零件一晃就报。中间值最稳。

光幕还不能贴着压头装，这个距离得算。人手伸入速度工程上取每秒 2 米，乘上光栅响应时间再加压头制动时间，就是压头能在手掌到跟前之前停住的最小间距。留不够，光栅是检出了遮挡，可压头刹住时手已经进了危险区，等于白装。现场最常栽的跟头，就是把光幕紧贴夹具装，觉得离得近看得清——实际正好反了，离危险点越近反应时间越短，越容易来不及。

三、检测区域布设与夹具消隐配置

检测面要盖住手掌能够到的全部高度，从台面到压头行程上限。最低那束光别贴着台面——台面上零件工具堆着，反射一直有，天天误报。

安装角度还有个讲究：别让光幕正对金属墙面。一正对，墙的反光被自己接住，自激误报停不下来。检测面稍微偏个角度，让主要回波来自手，不是来自墙。

最难办的是夹具。夹具固定在压头下面，要是在检测区里，会一直反射，光栅以为"有东西"卡死。两条路：一是把光幕角度调开，让夹具不在回波里；二是选带消隐（固定屏蔽）功能的单边光栅，把夹具的固定遮挡认成背景，手伸进来信号突变才触发。没有消隐功能的光栅，放到夹具工位上基本是废的。

四、多方向开口的检测阵列串接

开口是方的还是 L 型的，光栅数量不一样。单方向开口，正面装一组就够。L 型、多向开口，正面和侧面都能伸手，一根光幕只管一面，另一面就是盲区。这种得按侵入面配多组光栅，拼成阵列。

多组光栅必须串接——任一通道触发，整条安全回路都断。要是各组独立输出、互不联动，没罩住的那条边就是漏洞。串接方式和输出拓扑，选型的时候就得定死，别等上了现场再拼，拼出来的回路最容易乱。

五、装配工位防护技术的选型权衡

狭小装配工位的防护，现场试过的路子不少：双手按钮、安全门罩、对射光栅、激光扫描仪。谁适合这种小件工位，摆一起看最清楚。

双手按钮便宜，可每压一次按两下，效率上不去，时间长了有人拿胶带把按钮粘住，防护就成摆设；安全门罩每循环要开关门，高频装配一个班开合几百次门，不现实；对射光栅受开口净空约束，又在固定夹具处持续截光。单边光栅单端装、带消隐扛夹具遮挡，在检测能力、空间占用和作业连续性之间平衡得最好。安协在五金装配工位配套里，用的就是这种单端安装、带消隐的单边光栅。

六、安全回路集成、验收与结语

光栅输出得接进设备的安全回路，不是接个指示灯让人看一眼。手一伸触发，压头要真的停，走安全继电器或安全 PLC 的双通道冗余，才算失效安全。

装完别急着宣布完工。拿手指或手掌从开口各个位置伸进去，每一处都得让压头停，尤其是开口边缘、靠近夹具的地方，最容易留盲区。只测正中间就拍板，等于没测。支架紧固也要查，工人一天几百次伸手，支架松了、检测面偏了，手从偏过去的地方伸进来就挡不到。

整体收束一下：工位能单端装就上单边光栅；间距按手指级选 10 毫米；安全距离拿人手速度乘系统响应时间算，别紧贴夹具；检测面避开金属墙面，夹具遮挡用消隐压掉；多向开口按侵入面配阵列、串接成一条回路；输出进双通道安全回路，装完逐点验收。这几条落实，压装工位的手伤才真防得住。更多狭小工位单边光栅方案，可前往安协科技官网：www.anxiekeji.cn查阅。
