测量光幕用于渣土车下料定位如何抵御粉尘干扰？

渣土车卸料作业要求车辆停在料仓口精确位置，车斗举升后渣土方能落入料口而非洒在地面。为实现自动对位，现场采用测量光幕横向扫描车辆轮廓，读出车辆纵向位置并引导司机进退。测量光幕是对射型结构，发射与接收两端对射，多束光轴横向排列，每一束光仅判"通光或遮挡"，由被遮断光束的位置重建物体轮廓。问题在于渣土车倒料瞬间，泥土扬尘从料口腾起进入光轴阵列，粉尘颗粒挡住个别光束，被误判为遮挡，轮廓出现假点，对位结果被污染。本文从对射测量机理、干扰路径、算法抑制、物理防护四个层面，说明测量光幕在该工况下抵御粉尘干扰的方法。核心结论：单靠防护等级无法解决，需以时间滤波剔除瞬时遮挡、稳定帧判据识别车辆轮廓、束间一致性融合抑制单束扰动，并配合上风侧安装与镜头防护。

一、对射型测量光幕在下料定位中的作用机理

测量光幕由发射端与接收端对射构成，两端之间排布多束光轴。渣土车驶入时，车辆车身遮断连续多束光轴，光幕读出被遮断光束的位置与数量，重建车辆在该截面上的轮廓，结合料口位置判断车辆偏前偏后，引导司机对位。

与安全光栅相比，测量光幕输出的是整列光束的遮挡状态，而非单一通断信号。正是这一点决定了它能重建轮廓，也决定了它对粉尘干扰的处理更为复杂——安全光栅只判遮挡与否，偶发遮挡可由判据滤除；测量光幕要重建连续轮廓，个别光束被粉尘误遮，轮廓就会出现假点。

因此，下料定位用的测量光幕，抗粉尘干扰不能照搬安全防护的思路，须在遮挡判定算法层面处理。

二、扬尘对光束遮挡判定的干扰路径

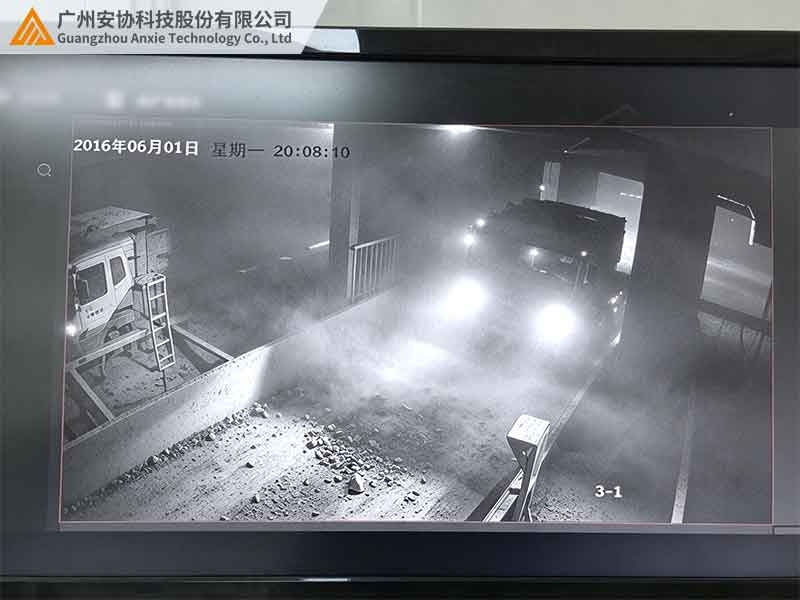

渣土车举卸料时，料口扬起的泥土粉尘具有三个特征，使其成为对射测量光幕的典型干扰源。

其一，遮挡瞬时。粉尘颗粒飘过光轴，挡住某束光束的时间为毫秒到秒级，车辆停位则是持续遮挡，两者在时间维度上可分。

其二，遮挡零散。粉尘密度有限，单次飘过通常只遮断个别光束；车辆车身则连续遮断多束光轴。

其三，位置不固定。粉尘颗粒随机飘动，遮挡的光束位置逐次变化；车辆轮廓遮挡的光束位置则稳定固定。

这三个特征，正是算法抑制的切入点：用时间分、用束数分、用位置分。

三、时间滤波与稳定帧判据的算法抑制

时间滤波是第一道算法防线。测量光幕连续高速扫描，粉尘遮挡是瞬时的，车辆遮挡是持续的。算法仅将连续多帧稳定出现的遮挡纳入轮廓，瞬时出现、随即消失的遮挡视为粉尘丢弃。

稳定帧判据处理位置维度。车辆停位时，被遮断光束的位置在连续扫描中稳定复现；粉尘颗粒造成的遮挡位置逐帧跳变。以稳定帧内遮挡位置的一致性为条件，跳变位置的遮挡点不纳入轮廓。

两道算法叠加，粉尘在时间和位置两个维度均被识别为非车辆目标。这是对射测量光幕抵御扬尘的核心手段。

四、多束数据融合与异常束剔除

测量光幕输出整列光束的遮挡状态，可利用束间一致性进一步抑制扰动。

正常车辆轮廓中，被遮断光束连续排列，遮挡状态相邻过渡。被粉尘污染的个别光束，其遮挡状态与相邻束不一致——周围光束通光，独此一束被遮，破坏连续性。算法以束间连续性为约束，剔除突变束，用相邻束状态补全该位置。

这一处理针对粉尘密度较大、个别光束被持续污染的情形。时间滤波与稳定帧判据未完全滤净时，束间融合是最后一道算法屏障。

五、物理防护：安装方位与镜头防护

算法抑制之外，物理上减少粉尘进入光轴阵列，是降低算法负担的直接手段。

测量光幕两端应设于卸料口上风侧。卸料时粉尘被气流向下风扩散，上风侧光轴区粉尘浓度较低；设于下风侧则光幕全程暴露在扬尘中，算法承受过载。

镜头防护是物理措施的重点。发射与接收端加装防尘罩，减少粉尘直接沉积在光学窗口上；配合定期擦拭，保持窗口透光。光轴区可设遮尘挡板，阻挡粉尘主流进入光轴区间，是低成本而有效的做法。

户外料场的外壳防护等级不低于 IP65，耐受雨水与粉尘侵蚀。

六、下料定位方案对照与结语

渣土车下料定位的探测手段，现场对比下来各有局限。

地感线圈不受粉尘影响，但只能测车辆占用，无法给出轮廓对位精度；雷达测距在粉尘环境下漂移；视觉AI受粉尘糊镜头制约。抗粉尘测量光幕以时间滤波、稳定帧判据与束间融合三道算法防线配合镜头物理防护，在扬尘下料定位中保持轮廓输出稳定。安协在下料定位项目配套中，采用的就是带扬尘自适应算法的对射测量光幕。

整体而言，测量光幕抵御渣土车下料粉尘的思路，是算法与物理双管齐下：算法以时间、束数、位置三个维度区分粉尘与车辆，物理以方位和镜头防护减少粉尘进入光轴区。仅靠提高防护等级或被动擦拭镜头，无法在持续扬尘下保持对位精度。更多下料定位测量光幕方案，可前往安协科技官网：www.anxiekeji.cn查阅。
