光电保护器工作原理是什么

安协安全光栅

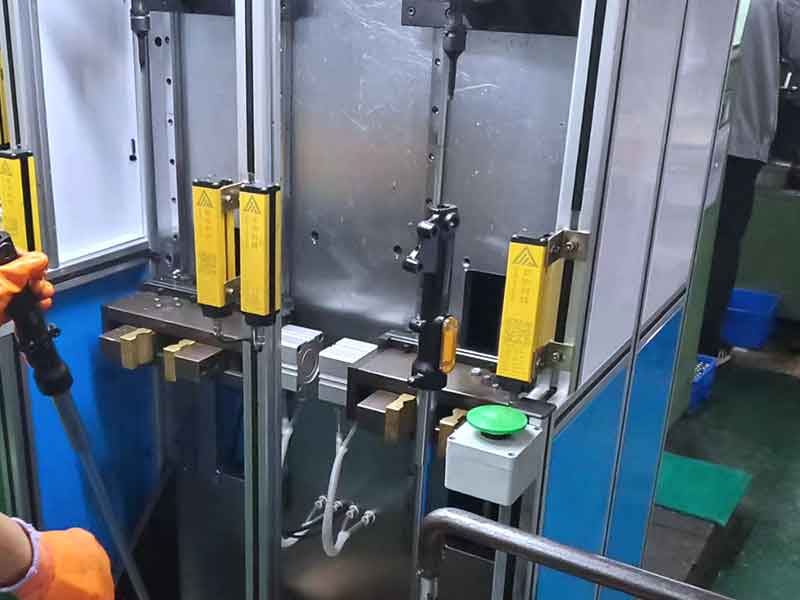

光电保护器，也被称为安全光栅、安全光幕等，是一种用于工业自动化和机械加工领域的安全装置。它的主要功能是在检测到有物体或人进入危险区域时，能够迅速发出信号，从而控制具有潜在危险的设备停止工作或者进行报警，以避免对操作人员造成伤害。以下是光电保护器的工作原理详解：

1.光束发射：光电保护器的发射器内包含多个发光器件，通常为红外发射管，在微控制单元（MCU）的精确控制下，这些发光器件按照特定的频率和顺序依次发射出不可见的红外光束。这些光束以直线形式在发射器和接收器之间传播，形成一个密集的光线阵列，构建起一个无形的保护光幕。

2.光束接收与监测：接收器内有与发射器的发光器件一一对应的受光器件，如光电二极管或光电三极管等，它们负责接收发射器发射的红外光束，并实时监测每一条光束的接收状态。通过时间多路复用（TDM）等技术，接收器可以准确区分不同时刻接收到的光束信号，避免光束之间的干扰以及环境光的影响，确保接收的准确性。

3.遮挡检测与信号转换：当有不透明物体进入保护区域时，会遮挡部分或全部光束，使接收器无法接收到被遮挡光束的信号。此时，接收器中的受光器件会因光线被遮挡而发生光电效应的变化，将光信号转化为电信号的变化，例如输出高电平或低电平信号，以此来表示光束被遮挡的状态。

4.信号处理与安全响应：接收器将检测到的电信号传输给控制器，控制器对信号进行分析和处理，判断遮挡的情况，如遮挡的位置、程度等，进而输出相应的控制信号，触发机器停止运转、启动报警装置或采取其他安全措施，以确保人员和设备的安全。
