安全光栅传感器怎么接线

安协安全光栅

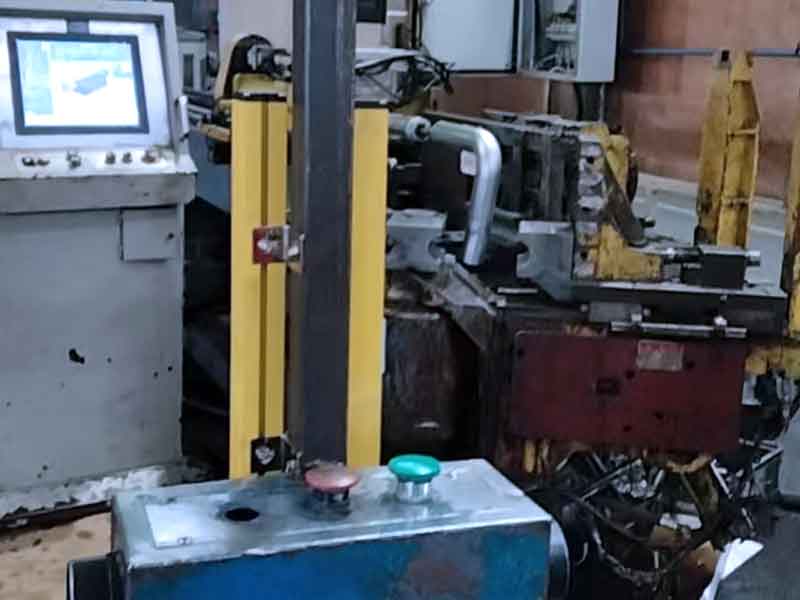

安全光栅传感器的接线方法主要包括以下步骤：

一、准备工作

· 确认电源规格：确认所提供的电源规格是否符合安全光栅传感器的要求。通常，安全光栅传感器使用24V直流电源。

· 检查接口匹配性：检查安全光栅传感器与外部设备的接线接口是否匹配，以确保正确连接。

二、连接电源

· 识别电源线：安全光栅传感器通常有红色和黑色两根电源线，红色线为正极，黑色线为负极。

· 连接电源线：将红色电源线连接到电源的正极，将黑色电源线连接到电源的负极。确保连接牢固，避免接触不良导致供电中断。

三、信号输出连接

确定信号输出类型：安全光栅传感器的信号输出通常有NPN型和PNP型两种。NPN型输出低电平信号，PNP型输出高电平信号。根据外部设备的输入信号要求，选择适当的信号线连接方式。

·连接信号线：

对于NPN型输出，当物体遮挡光栅光束时，信号输出端输出低电平信号。将信号输出线连接到外部设备（如PLC）的输入点的公共端（COM）和信号输入端，并确保PLC的输入电源与光栅的电源共地。

对于PNP型输出，当物体遮挡光栅光束时，信号输出端输出高电平信号。将信号输出线连接到外部设备的输入点的信号输入端和正电源端，PLC的输入公共端（COM）与光栅的电源负极连接。

四、连接屏蔽线（如有）

· 识别屏蔽线：有些安全光栅传感器带有屏蔽线，用于减少电磁干扰。

· 连接屏蔽线：将屏蔽线的一端连接到光栅的屏蔽接地端口，另一端连接到控制柜的接地母线或接地桩上，确保良好的接地效果。接地电阻一般要求小于特定值（如10Ω），以有效防止外部电磁干扰对信号传输的影响。

五、检查与测试

· 检查接线：完成接线后，仔细检查所有接线是否牢固，没有松动或短路的情况。

· 测试功能：使用万用表检查电源输入是否正常，信号输出是否符合预期。例如，在没有物体遮挡光栅时，检查信号输出是否为正常的高电平（PNP型）或低电平（NPN型）；当用物体遮挡光栅时，检查信号是否发生正确的变化。

六、注意事项

· 区分电源线、信号线和接地线：误接线可能导致设备无法正常启动，甚至引发短路或烧毁设备。

· 确保供电电压一致：过高或过低的电压可能损坏光栅内部电路。

· 避免信号线与电源线交叉布置：减少电磁干扰对信号传输的影响。

· 定期检查与维护：安装完成后，定期检查各接线点是否牢固，是否存在老化或松动现象，及时进行维护和更换。

总之，正确的接线方法和规范的操作流程对于安全光栅传感器的正常运行至关重要。在实际操作中，应严格按照产品说明书进行接线和测试，以确保设备的稳定性和安全性。
