漫反射光栅灵敏度设置步骤及注意事项

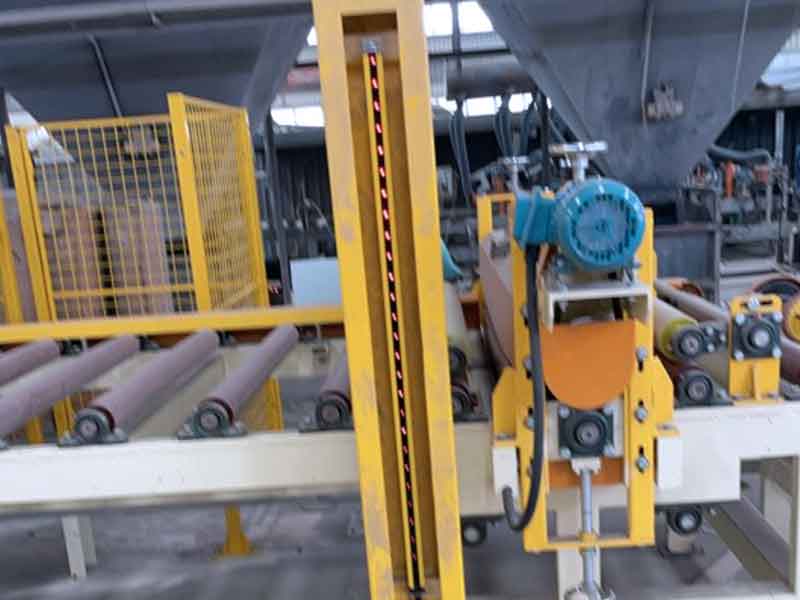

安协漫反射光栅

漫反射光栅灵敏度设置

一、基础准备

1.安装与供电 确保光栅安装牢固，发射端与接收端精准对齐，防止外部遮挡物产生干扰。接通电源后，观察指示灯状态，以确认设备处于待机模式。

2.环境初始化 清理检测区域内的杂物，保证环境与正常工作状态相符。对于具备自适应模式的光栅，需在无干扰条件下开启校准。

二、灵敏度设置模式

1.自动校准模式（自适应模式）

启动自学习：长按设备上的设置键进入自适应模式，设备会以蜂鸣提示进入学习状态。

完成校准：依据屏幕显示的倒数数值完成环境参数采集，保证操作者在校准过程中远离检测区域。

2.手动调节模式

灵敏度级别调节：通过设备上的旋钮或按键对灵敏度级别进行调整（如 0 - 31 级，级数越高灵敏度越高），参考屏幕显示的数值（如“xxn”表示当前级别）。

电位器调节：部分光栅需旋转距离调节器，先逆时针调至最小检测距离（如 20mm），再顺时针逐步增加至目标灵敏度。

三、测试与验证

1.物体检测测试 在检测区域放置不同材质、颜色的物体（如黑色低反射物体或白色高反射物体），观察指示灯变化（绿灯表示无物体，红灯表示检测到物体），确认灵敏度是否合适。

2.响应时间验证 模拟物体快速通过检测区域，测试光栅触发警报或停机信号的延迟是否满足安全要求。

四、注意事项

1.环境因素

避免强光直射或环境亮度过高，否则可能导致误报。

确保工作温度处于 -10℃~50℃范围内，防止冷凝或极端温度影响性能。

2.安装要求

光栅与被测物体需保持合理距离（如短距离可提高灵敏度），调整光束角度以优化探测范围。

避免固定物体长期遮挡检测区域，必要时重新校准灵敏度。

3.调节操作规范

手动调节电位器时需缓慢旋转，防止灵敏度突变引发误判。

4.维护与兼容性

定期清洁光栅表面的灰尘或油渍，使用软布擦拭透光面板。

不同物体反射率差异较大（如金属反光强、橡胶吸收多），需针对性测试灵敏度阈值。

总结

漫反射光栅的灵敏度设置需将自动校准与手动微调相结合，重点关注环境适配性和实际检测需求。操作时需严格遵循设备说明书，遇到疑难问题建议联系厂商技术支持。
