单边光栅与上位机与安全继电器的关系

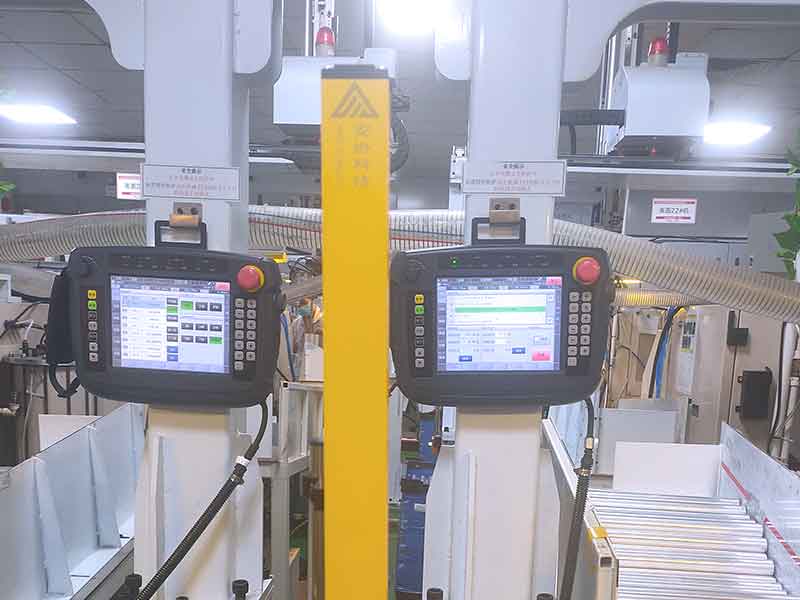

安协单边光栅

单边光栅、上位机与安全继电器在工业安全控制系统中构成联动关系，三者通过信号传输与逻辑控制实现协同防护。以下是具体分析：

一、核心组件的功能定位

单边光栅

作用：通过漫反射原理检测危险区域内的物体或人员侵入。仅需单侧安装，适用于空间受限场景（如机器人工作区、传送带等）。

输出信号：通常提供NPN/PNP开关量、继电器，可触发停机或报警。

安全继电器

作用：接收安全设备（如光栅、急停按钮）信号，强制切断设备电源，确保故障时可靠停机。

特点：采用双回路设计，通过强制导向触点避免触点粘连，符合安全等级要求（如EN 60947）。

上位机（PLC/工控机）

作用：作为控制中枢，处理光栅信号并协调安全继电器动作，同时记录数据或联动其他设备。

通信方式：通过安全I/O模块或协议（如Profisafe、Modbus）集成安全回路。

二、三者的协同关系

信号传输链路

直接连接模式：单边光栅输出信号直接接入安全继电器，触发其切断电源（适用于简单场景）。

间接控制模式：光栅信号先传输至上位机，上位机通过程序逻辑判断后控制安全继电器（支持复杂逻辑，如多光栅级联、延时响应等）。

典型应用场景

冲压设备防护：单边光栅检测操作人员手部进入危险区→信号传输至PLC→PLC触发安全继电器停机。

自动化产线：多组光栅信号通过上位机整合，实现区域分级保护，并通过安全继电器控制多个急停点。

三、系统设计注意事项

兼容性

确认光栅输出类型（如继电器触点、PNP）与安全继电器输入端口匹配。

上位机需支持光栅的通信协议。

冗余设计

采用双通道信号（如光栅双路输出+安全继电器双回路）提升系统可靠性。

调试与维护

上位机可集成自检功能，实时监控光栅与继电器状态，并通过HMI提示故障位置。

四、总结

单边光栅是检测层，上位机是决策层，安全继电器是执行层，三者通过硬件接口与软件逻辑形成闭环安全控制链。设计时需关注信号兼容性及冗余机制，确保符合ISO 13849等工业安全标准。
