安全光栅选型指南：关键参数与步骤解析

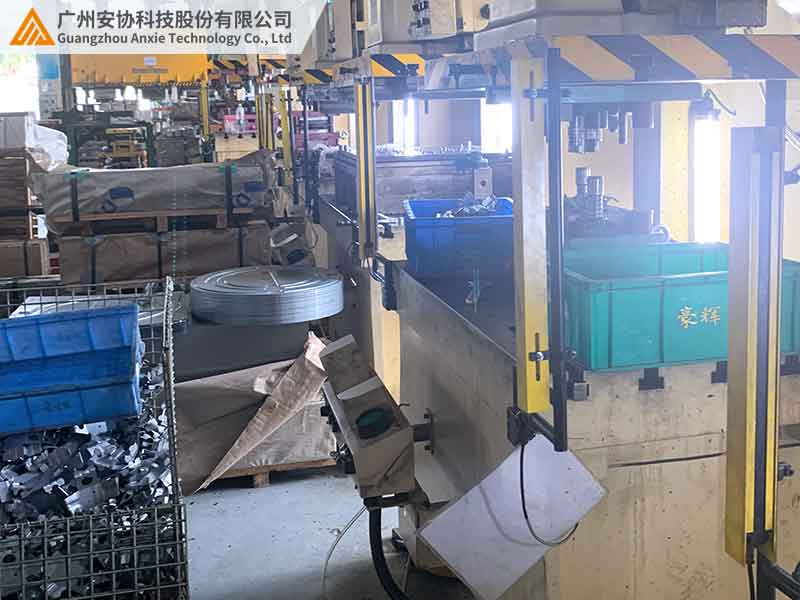

在工业自动化应用场景中，安全光栅（亦称安全光幕）是保障人员和设备安全的核心防护装置。如何进行科学选型并使其与实际需求相匹配？本文将从“关键参数”和“选型步骤”两个主要因素，为您提供系统性的指引。

一、选型关键参数解析

1. 光轴间距

光轴间距指的是相邻光束之间的间隔距离，它直接影响防护精度：

· 10mm间距：适用于手指保护（例如精密冲压设备）。

· 20 - 40mm间距：可用于手掌或手臂防护（如注塑机、焊接线）。

· 80mm及以上：适合用于身体或外围区域保护（如物流分拣线）。

2. 保护高度与宽度

· 保护高度：需要覆盖危险区域的垂直范围，其计算公式为：“光轴间距 ×（光束数 - 1）”。

· 对射距离：应根据设备间距进行选择，常规型号的覆盖范围为0 - 30米，对于远距离场景，可选择激光增强型。

3. 安全等级

· 二级（PLd/Cat.3）：适用于中低风险场景（如轻型机械）。

· 四级（PLe/Cat.4）：符合ISO13849标准，用于高风险设备（如重型冲床、切割机）。

4. 响应时间与输出信号

· 响应时间≤10ms：以确保能够及时触发设备急停。

· 输出类型：支持继电器、NPN/PNP双路信号，需要与设备控制系统相匹配。

5. 环境适应性

· IP防护等级：在粉尘/潮湿环境中，需要选用IP65及以上防护等级的产品。

· 抗干扰能力：具备抗电磁、弧光及振动干扰的设计，以确保在复杂工况下能够稳定运行。

二、选型四步流程

步骤1：明确应用场景与风险等级

· 对设备的危险程度进行评估（例如压力机械需要四级防护）。

· 确定防护区域的尺寸以及人员操作的频次。

步骤2：计算技术参数

· 根据保护对象选择合适的光轴间距（如手指防护应选择10mm间距）。

· 通过公式“保护高度 = 光轴间距 ×（光束数 - 1）”来确定光束数量。

步骤3：匹配功能需求

· 选择同步方式：可选择光同步（无线缆干扰）或线同步（长距离稳定）。

· 考虑集成需求：支持PLC通信或外接安全继电器。

步骤4：验证与安装测试

· 实地测量安全距离（光幕到危险源的最小间距）。

· 通电后逐光束进行遮挡测试，确保全区域响应灵敏。

三、常见问题与解决方案

Q1：如何平衡成本与安全性？

- 在中低风险场景中，可选择二级光栅，并搭配冗余设计以提升可靠性。

Q2：多设备联动如何配置？

- 采用级联光幕实现多面防护，通过EDM功能统一管理信号。

Q3：复杂环境如何选型？

- 在高温场景中，选用耐温范围为 - 30℃ ~ 75℃的型号；在腐蚀性环境中，优选铝合金外壳的产品。
