实心球投掷电子测量光幕技术详解

一、技术原理与核心设计

实心球投掷电子测量光幕是一款基于红外传感技术的高精度检测设备，其核心由光发射装置、接收装置以及控制处理组件组成。该设备通过940nm波长的红外线进行平行扫描，从而形成平面光幕。当实心球落地并遮挡光束时，光敏电阻的阻值发生变化，进而触发信号采集。同时，配合定制算法可实时计算落点位置。此系统采用同步扫描技术以及抗干扰光学透镜，能够在强光环境下将检测误差控制在±10cm以内。

二、产品性能优势

1.精准高效

该产品支持分段式折叠设计（检测区域最长可达10米），光轴间距可在2.5mm至80mm之间进行选择，能够适应不同场地的需求；

响应时间小于等于20ms，数据可实时同步至显示屏，相较于传统人工测量，效率提升了90%。

2.稳定可靠

采用德国进口元器件以及贴片工艺，保障了产品的稳定性，其工作温度范围为-20℃至75℃，湿度适应范围为相对湿度（RH）小于等于95%；

通过了CE认证以及GB4584 - 2007国家标准，具备优异的抗震防尘性能。

3.智能扩展

支持RS485、模拟量（4 - 20mA/0 - 10V）、网口等多种通讯协议，能够与PLC及上位机系统兼容；

模块化设计便于进行定制化开发，例如可对检测精度、对射距离（0 - 30米可调）等参数进行调整。

三、应用场景与实测案例

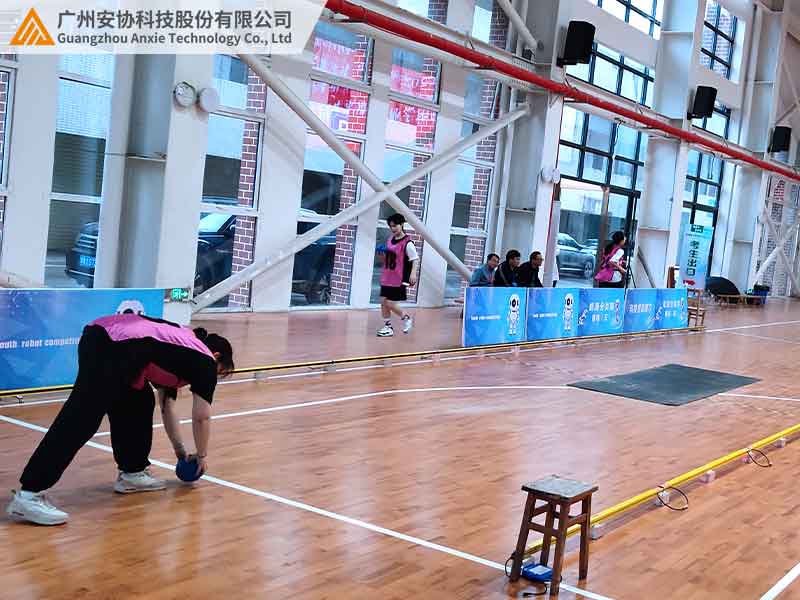

中考体测标准化：

全国多个省市的考点采用了该技术，实现了对投掷动作违规情况（如单手掷球、踩线等）的自动判定，确保了考试的公平性。

体育赛事智能化：

在某省级田径运动会中，该系统成功消除了传统皮尺测量所产生的误差，落点定位精度达到了±8cm，争议率下降了95%。

校园训练科学化：

支持数据的云端存储与分析，有助于教师优化学生的投掷动作与发力模式。

四、设备安装与维护指南

1.安装规范

在起掷线前方铺设光幕支架，要确保光轴与地面保持平行；

对于多段式设备，需校准拼接角度，将误差控制在±1°以内。

2.日常维护

定期对光学透镜进行清洁，避免灰尘影响其透光率；

每季度进行系统自检，通过上位机软件验证通道的完整性。
