安全光栅线同步接线图解

安全光栅线同步接线图解——安协科技技术指南

在工业自动化领域，安全光栅作为至关重要的安全防护设备，其接线方式直接关乎设备运行的安全性与稳定性。本文以“线同步接线”为核心内容，结合安协科技多年的实践经验，为您详细阐释接线要点以及注意事项，助力企业迅速掌握安全光栅的安装技术。

一、线同步接线原理与优势

“线同步”是安全光栅的主流同步方式之一，其通过专用电缆传输同步信号，以此确保发射器与接收器能够精准配合。

相较于光同步，线同步具备以下优势：

1.抗干扰能力强：适用于存在强光干扰、电磁干扰复杂的工业环境。

2.信号稳定性高：电缆传输可避免环境光线对同步信号造成干扰。

3.适用场景广：适合长距离对射（例如5米以上）或者需要多组光栅联动的场景。

二、线同步接线步骤详解

1. 基础接线准备

工具清单：绝缘剥线钳、万用表、接地线、线缆标签。

线缆选择：推荐选用双绞屏蔽线，以减少信号衰减。

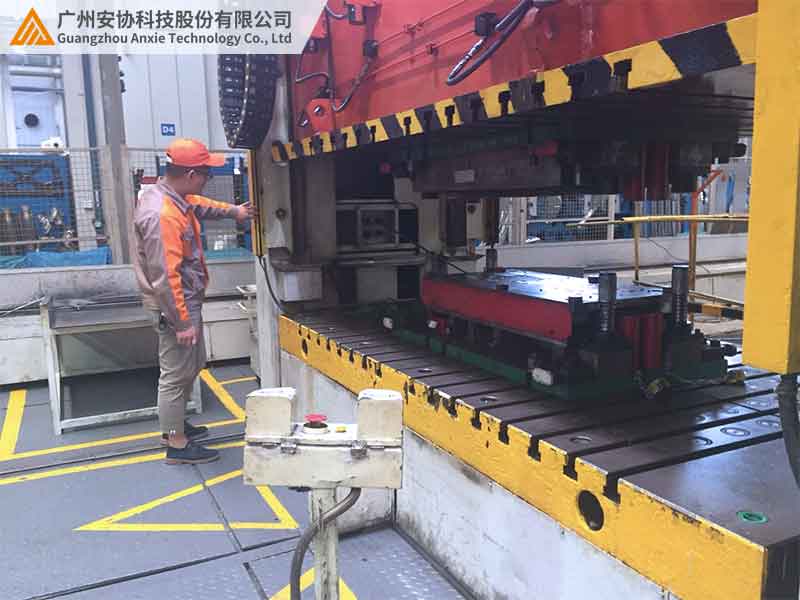

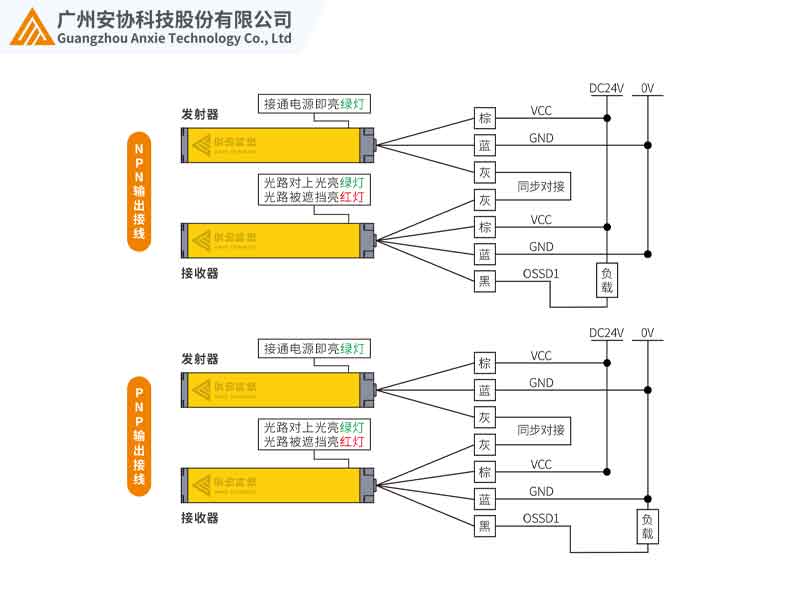

2. 接线图解（以5线制为例）

电源线：24V+（棕色）与 0V（蓝色）分别接入控制器对应的端口。

同步线：S+（灰色）与S -（灰色）连接发射器与接收器的同步接口。

信号输出：OS1（黑色）接入PLC或控制回路。

3. 关键注意事项

接地处理：确保0V线与设备地线可靠连接，以避免漏电风险。

负载匹配：输出端口需与设备电压等级相匹配（如NPN/PNP信号类型）。

自检测试：遮挡光束后，观察控制器指示灯是否能够正常切换状态。

三、线同步与光同步的区别

线同步

电缆传输同步信号，抗干扰能力强（电缆屏蔽），需额外布线

光同步

通过光脉冲实现无线同步，抗干扰能力较弱（易受环境光干扰），无需同步线，安装便捷

四、常见问题解答

Q1：线同步接线时为何会出现误报？

A：检查同步线是否存在接触不良的情况，或者确认环境中是否存在强电磁干扰（如焊接设备）。

Q2：如何选择线同步或光同步？

A：根据现场环境来决定。若存在强光干扰或者有长距离需求，优先选择线同步。

Q3：接线后设备无法启动怎么办？

A：排查电源极性是否接反，或者使用万用表检测同步信号是否正常。

五、安协科技服务支持

安协科技提供“免费技术咨询”与“线上安装指导”服务，支持定制化接线方案。如需了解更多安全光栅选型与安装知识，欢迎访问官网 或拨打服务热线：020-32284818 。
