单边光栅选型指南：5个关键因素解析

单边光栅选型指南：解析五个关键因素

作为工业安全防护的核心设备之一，单边光栅具备非接触式检测、高灵敏度以及灵活部署等优势，在物料分拣、机械防撞、精密定位等场景中得到了广泛应用。对于企业而言，如何进行科学选型以兼顾效率与安全是一个重要问题。本文结合安协科技（www.anxiekeji.cn）的行业经验，从五大核心维度为您解析选型要点。

一、检测范围与分辨率：精准契合场景需求

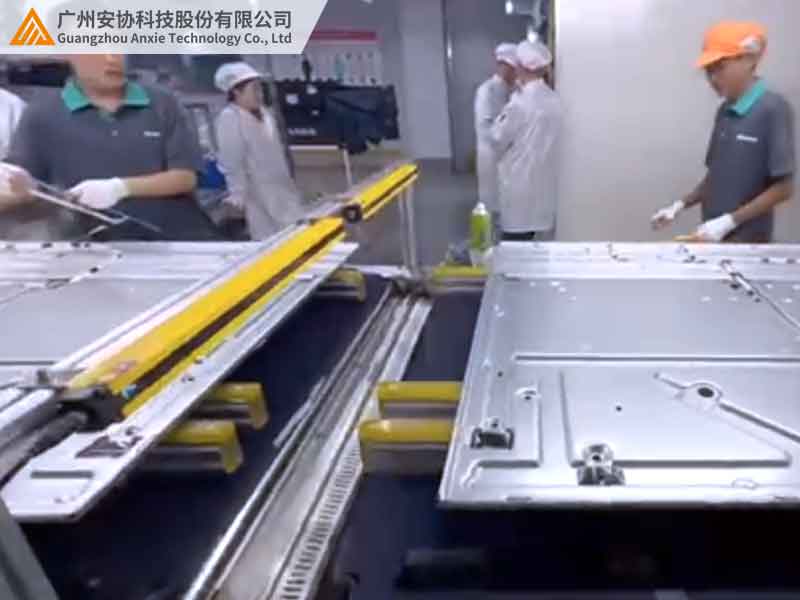

单边光栅的检测范围必须覆盖目标区域。例如，在传送带分拣场景中，若物料高度差超过30cm，应选择有效高度≥40cm的型号。分辨率决定了最小检测精度，例如，若要保护手指，需选择20mm间距的光栅；若用于外围防护，则可选择40mm以上间距的光栅，以避免误触。

建议：建议在现场进行模拟测试，使用黑色（低反射率）和白色（高反射率）物体来验证光栅灵敏度的调节效果。

二、环境适应性：稳定运行的基础

工业环境常常伴随着粉尘、油污或温湿度的波动，因此需要关注以下参数：

防护等级：IP65及以上的防护等级可应对喷溅水和粉尘环境，例如在汽车焊接车间，推荐使用IP67型号的光栅；

抗干扰能力：采用调制红外技术的光栅（如安协HF红外单边系列）可避免环境光的干扰，确保机床加工场景的稳定性；

温度范围：具备 - 25℃~70℃宽温设计的光栅可适应冷库或高温产线的环境。

三、响应时间与灵敏度：安全防护的关键

响应速度直接影响事故预防的效果。例如，冲压设备要求光栅的响应时间≤20ms，而高速流水线则需要≤10ms级的产品。灵敏度调节功能能够平衡误报与漏检的情况，例如可通过旋钮或软件设置阈值，以适应金属、塑料等不同材质的检测需求。

四、安全等级与认证：合规性的重要指标

应根据应用风险选择合适的安全等级：

Type 2（基础防护）：适用于低风险区域，如包装机的物料检测；

Type 4（高危防护）：在冲床、剪切机等场景中，必须配备双CPU冗余设计的光栅，并通过TUV/ISO13849认证。 安协光栅全系产品均通过CE、GB/T4584认证，支持与安全继电器进行联动控制。

五、安装与维护：降低综合使用成本

安装方式：L型支架适用于固定工位，滑槽式设计则便于在流水线进行位置微调；

自检功能：具备实时LED状态提示（绿灯表示运行/红灯表示报警）和故障代码显示功能，可减少停机排查的时间；

模块化设计：支持热插拔更换传感器模块，可使维护成本降低40%。

结语

科学选型是单边光栅发挥效能的前提。安协科技提供定制化选型服务，涵盖参数匹配、环境测试、安装调试等全流程，助力您打造高性价比的安全防护方案。立即咨询技术工程师，获取专属解决方案！
