化工行业高危区域单边光栅应用指南

化工行业高危区域单边光栅应用指南

一、化工高危场景为何需要专业光栅防护？

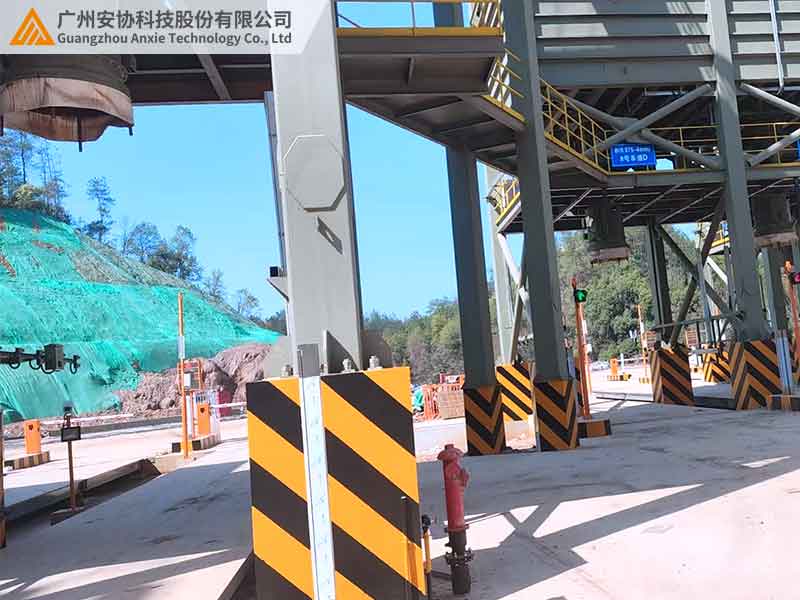

在化工生产环境中，普遍存在高温、高压、强腐蚀性介质以及爆炸性气体等风险。传统对射式光栅常常由于设备布局复杂、管线密集，导致安装受到限制。安协漫反射单边光栅（型号为 HFF 系列）采用一体化设计，仅需单侧安装便可实现 360°立体检测，尤其适用于反应釜周边、管廊通道、有毒物料灌装区等空间受限的场景。

二、核心技术指标解析

防爆认证

该光栅通过了 ATEX/IECEx 双重认证，适用于 Zone1/21 区危险环境。其壳体采用 316L 不锈钢一体铸造工艺，防护等级达到 IP68。

抗干扰能力

光栅搭载了抗阳光算法芯片，在露天储罐区能够抵抗 10 万 lux 强光干扰，误报率低于 0.01%。

检测精度

支持 10 - 40mm 多级光轴间距可选，可以精准识别人员肢体侵入或小型工具掉落，响应时间小于等于 20ms。

三、典型应用场景及配置方案

反应釜操作平台

推荐型号：HFF单边光栅系列，离地 1.2m 水平安装，覆盖检修口

危化品仓库

推荐型号：HEX单边光栅系列防爆型，立柱式垂直布防，联动门禁系统

管廊巡检通道

推荐型号：HF单边光栅系列，45°倾斜安装，避让管道支架

四、三步安装法（以储罐区为例）

点位规划

沿围堰边界每 6 米布置检测点，采用红外激光定位仪进行光幕交叠区域校准。

设备固定

使用防爆级 304 不锈钢支架，螺栓预紧力需达到 45N·m，以避免振动位移。

系统联调

通过 MODBUS RTU 协议接入 DCS 系统，设置三级报警阈值（预警 - 减速 - 急停）。

五、运维关键点

季度检测：使用专用校准仪校验光幕完整性（参考 EN ISO 13849 标准）。

腐蚀防护：硅胶密封件每 2 年更换，沿海地区需增加纳米涂层处理。

应急演练：每季度模拟光栅触发场景，验证 SIS 联锁响应速度。

六、选型问答

Q：存在蒸汽干扰的区域如何选型？

A：建议选用 HFF系列 延时版，在蒸汽一瞬间挥发后延时检测可以解决现场问题。

Q：-40℃低温环境是否适用？

A：全系标配宽温型传感器，支持 - 40℃至 + 85℃连续工作，内蒙某项目已验证 3000 小时无故障。

关于安协科技

作为国家级高新技术企业（证书编号：GR202444012609），安协已为中石化、万华化学等 30 余家化工龙头企业提供服务，可提供定制化光栅解决方案。您可访问官网 www.anxiekeji.cn 获取《化工防爆区域光电防护白皮书》，或致电 020-32284818 获取免费场地勘测服务。

（本文案例数据来源于山东某百万吨乙烯项目的实际应用，设备稳定运行超过 820 天）
