光电开关与安全光栅替代性分析

光电开关与安全光栅替代性分析

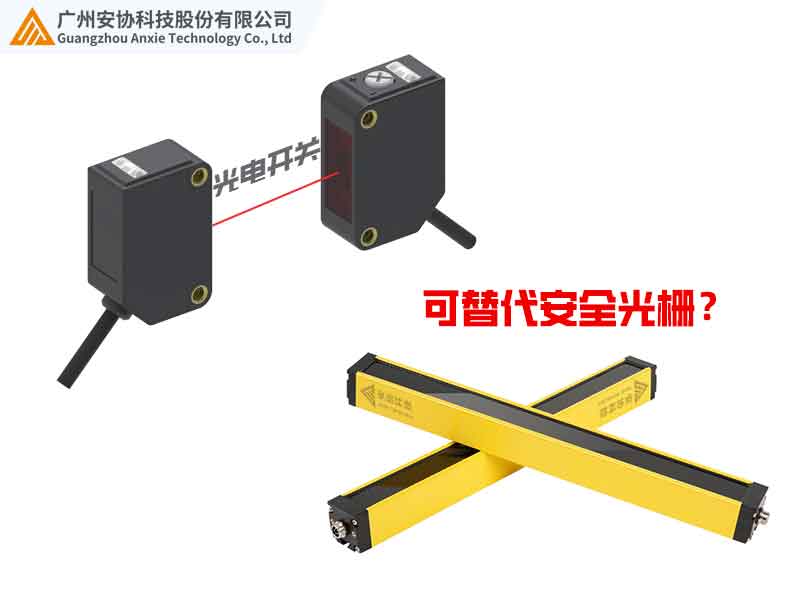

在工业自动化领域，光电开关和安全光栅作为两类核心传感设备，常被错误认为功能相近且可相互替代。本文结合技术原理、应用场景以及行业标准，从专业视角剖析两者的差异和适用界限，为企业进行设备选型提供参考依据。

一、核心功能差异：从“检测”到“防护”的本质区别

1. 光电开关：工业流程的“智能眼睛”

光电开关通过检测物体对光线的反射或遮挡来实现位置控制、计数等功能，广泛应用于流水线定位、包装机械同步控制等场景。

其技术特点如下：

检测方式多样：包括漫反射型（适用于短距离）、对射型（适用于长距离）、镜反射型（适用于复杂环境）

响应速度高：部分型号的响应时间可达0.1ms，适用于高速生产线

经济性突出：单价低至几十元，适合进行大批量重复性检测

2. 安全光栅：人员安全的“生命屏障”

安全光栅通过红外线矩阵形成保护网，当人体进入危险区域时触发急停信号。其核心优势体现为：

安全等级认证：需通过CE、SIL等认证，符合ISO 13849标准

抗干扰能力：采用调制红外光加双回路输出，可抵御电焊弧光、强光等干扰

防护高度灵活：保护范围在50mm - 3500mm之间可调，适用于冲压机、注塑机等高危设备

二、替代性分析：技术参数与应用场景的不可逾越鸿沟

1. 安全认证壁垒

安全光栅需满足EN ISO 14119等强制标准，而普通光电开关仅符合IEC 60947 - 5 - 2工业标准。

例如：

故障响应机制：安全光栅具备自检功能，出现故障时会强制停机；光电开关无此设计

安全等级差异：PL e级安全光栅的误检测概率低于10^ - 9/h，远超普通光电开关

2. 应用场景适配性对比

3. 替代风险警示

某汽车零部件厂曾用光电开关替代安全光栅，导致以下情况发生：

响应延迟：0.3秒的检测延迟使冲床未能及时停机

防护漏洞：漫反射型易受金属反光干扰，误判率达15%

三、选型建议：构建安全与效率的平衡方案

1. 混合部署模式

在金属加工车间可采用“安全光栅 + 光电开关”的组合方式：

光栅覆盖设备危险区域（如模具闭合区）

光电开关用于控制工件定位（如送料台对中检测）

2. 升级方案推荐

对于预算有限的企业，可考虑以下方案：

区域光栅：通过级联扩展防护范围，成本仅为独立光栅的60%

智能光电传感器：集成安全功能的新型产品

四、行业趋势：安全防护智能化升级

随着ISO 5019标准的更新，新一代安全光栅呈现出三大趋势：

1.自适应检测：通过AI算法识别人体与工具的差异

2.多协议兼容：支持EtherCAT、Profinet等工业总线

3.边缘计算集成：本地化数据处理可将延迟降低至5ms

结语

光电开关与安全光栅虽都属于光电传感技术范畴，但前者侧重于提升生产效率，后者聚焦于保障人员生命安全。企业在选型时需严格遵循《机械安全 设计通则》的要求，对于高危设备必须配置符合ISO 13849标准的安全光栅。安协科技（www.anxiekeji.cn ）提供定制化安全解决方案，助力企业实现零事故生产目标。

注：本文数据来源包括国家安标中心、ISO/TC 199技术报告及行业白皮书。
