安全光幕工作原理全解析

安全光幕工作原理全解析：工业安全防护的底层逻辑与应用实践

在工业自动化领域，安全光幕作为核心防护设备，其工作原理直接关系到人员安全与设备稳定运行。实际应用中常存在对其技术原理的理解需求 —— 看似简单的 “光束遮挡” 背后，实则涉及光学设计、信号处理、控制逻辑等多维度技术。本文从物理层原理、系统构成、应用逻辑三方面展开解析，附类型对比表格，助您深入理解这一 “安全防线” 的核心机制。

一、安全光幕的物理层工作原理

光学发射与接收机制

安全光幕基于主动式红外对射原理，由发射端与接收端两部分构成：

· 发射端：内置多组红外发射管（波长 940nm 不可见光），按阵列式排列，每秒发射超千组脉冲光束，形成平行光束矩阵（光束间距可调）；

· 接收端：对应位置部署光敏接收管，实时检测光束有无遮挡，每组发射 - 接收对管构成独立检测通道。

关键技术点：

· 脉冲调制技术：发射端光束加载特定频率，避免环境光干扰；

· 多光束冗余设计：相邻多束光束同时遮挡才触发报警，减少单光束误触（如灰尘颗粒遮挡）。

信号处理与控制逻辑

安全光幕的信号处理分为两个阶段：

1.信号识别阶段：接收端将光信号转换为电信号，通过电路过滤杂波（如设备电磁干扰）；对比预设阈值（如遮挡光束数量、持续时间），判定是否为有效遮挡（如人体入侵 vs 物料正常通行）。

2.控制输出阶段：

· 安全继电器输出：当检测到危险遮挡时，短时间内切断设备控制回路（如冲床滑块动力电源），同时输出报警信号；

· 总线通讯输出（可选）：通过协议实时上传遮挡位置、故障代码等数据，支持智能工厂系统联动。

典型工作流程描述

安全光幕的工作流程可概括为：发射端持续发射脉冲光束，形成稳定的光束矩阵；接收端实时监测光束通断状态，无遮挡时设备正常运行；当人体或物体遮挡≥3 束光束且持续一定时间，系统判定为危险入侵；立即触发安全继电器切断设备电源，同时激活声光报警并上传数据至管理系统。

二、安全光幕的类型与核心参数对比

选型关键逻辑：大型设备优先选对射式；老旧设备改造可选反射式；柔性生产场景适用区域扫描式。

三、工作原理的应用延伸与技术优势

抗干扰设计实践

· 强光抑制：内置窄带滤光片，过滤车间强光照明，误报率低；室外场景可选激光光幕，适应晴天直射环境。

· 粉尘环境适配：镜片表面特殊涂层降低粉尘附着力，配合定期吹扫，可在金属粉尘环境稳定运行。

智能控制逻辑升级

· 双手启动互锁：要求双手同时离开防护区域，设备才能启动，杜绝单手操作隐患；

· 动态区域切换：通过程序预设多组防护区域，换线时自动切换检测范围。

四、实战案例：某电子厂插件线防护升级

场景痛点

原有机械挡板影响效率，且存在人员误触风险；传统红外对射漏检小型元件。

解决方案

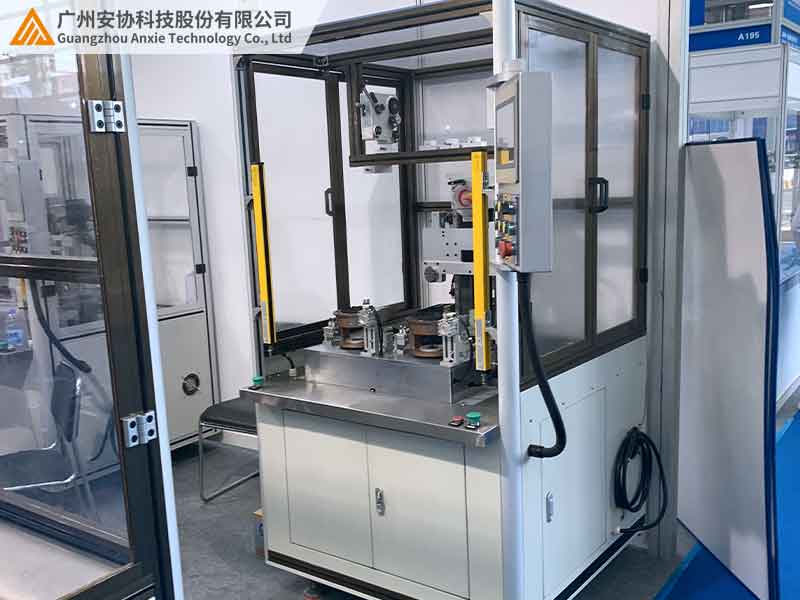

部署对射式安全光幕，覆盖插件机两侧防护区域；配置动态区域模式：

· 生产模式：允许一定尺寸元件通过；

· 检修模式：全光束检测，人员接近即停机。

实施效果

误触事故归零，设备利用率提升；插件效率提高，年节省工时显著。

五、结语：原理驱动下的安全防护革新

安全光幕的工作原理本质是 “用光学网格构建数字防护墙”，通过物理层创新与智能算法结合，实现从 “被动防护” 到 “主动控制” 的跨越。安协科技全系列安全光幕采用自研光学引擎，支持灵活配置，所有型号通过认证与工业现场验证。

立即访问官网（www.anxiekeji.cn）下载资料，或预约演示，让专业团队为您解析适配方案，用技术原理筑牢工业安全基石。
