机械冲床安全光幕安装方式：手把手教你筑牢冲压安全防线

在机械加工领域，冲床的高速冲压动作易引发工伤事故，而安全光幕的安装方式直接影响防护效果。本文结合现场经验，解析三种主流安装方法，附安装方式对比表格，为企业提供从选型到调试的实用指南。

一、安装前的核心准备工作

1. 设备状态检查

· 停机断电：确保冲床滑块处于上死点，断开电源并悬挂警示牌；

· 平整度测量：用水平尺检测安装面，误差需控制在较小范围，避免光束偏移；

· 组件清点：核对光幕发射端、接收端、控制器等配件是否齐全。

2. 安装方案选型

选型建议：小型设备优先选壁挂式，中型选支架式，大型或自动化产线可选嵌入式。

二、三种主流安装方式分步解析

1. 壁挂式安装：快速入门方案

适用场景：单工位小型冲床，如电子元件冲压。

步骤：

· 定位划线：在墙面标记安装高度（通常距地面 80-120cm），确保发射端与接收端水平间距合适；

· 支架固定：用膨胀螺丝固定 L 型支架，调整光幕角度对准光束；

· 线路连接：用屏蔽电缆连接光幕与控制器，接入冲床电路实现遮挡停机功能。特点：成本低、易操作，但仅能单侧防护。

2. 支架式安装：中大型设备首选

适用场景：龙门冲床、多工位生产线。

步骤：

· 底座焊接：在冲床四周焊接不锈钢底座，确保承重与水平度；

· 立柱安装：固定铝合金立柱并嵌入光幕，调整垂直度；

· 联动调试：连接 PLC 系统，设置多级响应，模拟测试制动速度。特点：防护无死角，但需专业团队配合。

3. 嵌入式安装：高端定制方案

适用场景：精密冲床或自动化产线。

步骤：

· 设备改造：在防护栏内侧铣出安装槽，做防静电处理；

· 光幕嵌入：将超薄光幕固定于槽内，缝隙密封，接入安全继电器；

· 功能验收：用测试棒模拟遮挡，验证精度与稳定性。特点：美观隐蔽，但周期长、成本高。

三、安装关键注意事项

1. 光学系统调试

· 光束对齐：使用校准仪检测偏差，确保水平 / 垂直误差在安全范围内；

· 环境光抑制：避免光幕直射光源，必要时加装遮光板。

2. 电气连接规范

· 独立接地：控制器需独立接地，与冲床接地端保持距离，防止电磁干扰；

· 线缆防护：信号线缆穿钢管敷设，远离电机电源线。

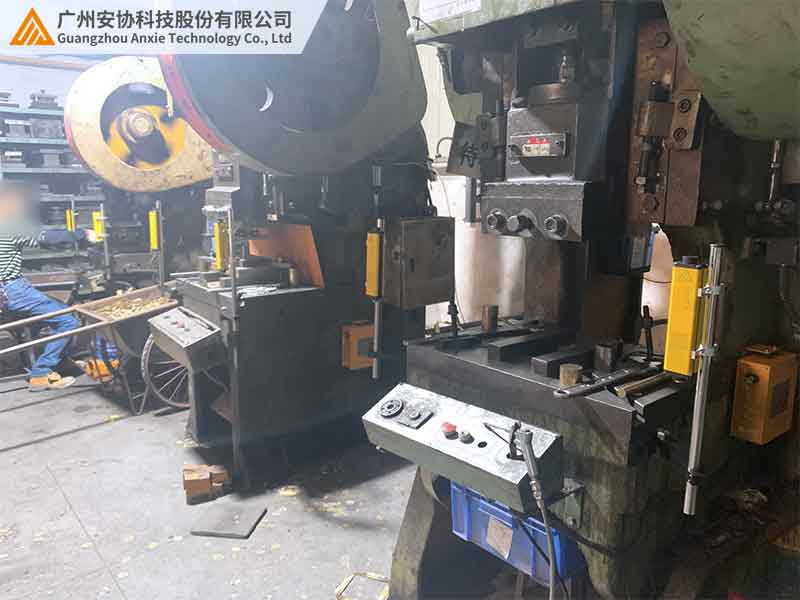

四、实战案例：某五金厂冲床升级

1. 场景需求

该厂 10 台 60T 冲床原防护视野差，年均 3 起事故，需控制预算完成升级。

2. 解决方案

采用壁挂式安装安全光幕，利用周末分批施工，单台耗时 45 分钟。

3. 实施效果

升级后 2 年零事故，视线遮挡减少 70%，效率提升 12%，通过安全认证。

五、维护保养与故障排查

1. 日常维护

· 每日清洁镜片，每周检查光束对齐，每月紧固接线，每季模拟测试制动功能。

2. 常见故障处理

· 持续报警：清洁镜片或校准支架；

· 不制动：检查电源、线路或更换控制器模块。

六、结语

安全光幕的防护效果依赖正确安装，安协科技提供全流程服务，助力企业提升安全与效率。

访问官网（www.anxiekeji.cn）获取安装手册，预约勘测服务，筑牢冲压安全防线。
