高精度地磅单边光栅检测原理

高精度地磅单边光栅检测原理

一、核心技术原理

‌1.漫反射信号触发‌

单边光栅通过发射不可见红外光（940nm波长）或抗干扰激光形成检测光幕，当物体进入检测区域时，光束经物体表面反射后被接收端捕获，通过信号变化触发响应动作。该设计无需对射安装，仅需单侧部署即可实现全区域覆盖。

2.TOF（飞行时间）测距技术‌

激光型单边光栅采用TOF技术，通过精确测算光束从发射到反射回接收端的时间差，计算物体与光栅的距离，实现毫米级检测精度（误差＜2mm）及超远检测范围（最大4米）。

3.环境光抗干扰机制‌

通过多频段激光编码技术区分有效信号与环境光干扰，结合窄带滤波算法过滤背景光，确保10万LUX强光直射下检测准确率仍可达99.98%。

二、精度提升关键技术

‌1.光学元件与算法协同优化‌

采用进口高精度光学传感器，搭配自研优化算法，实现无盲区检测（物体紧贴光栅表面仍可触发），并通过动态阈值调整消除金属反光、雨雾散射等干扰。

2.智能自适应调节‌

支持0-4米检测距离灵活设置，根据车辆尺寸自动匹配检测范围，避免因车辆未完全上磅导致的称重误差。

‌3.多协议信号输出‌

集成RS485、NPN/PNP等标准化接口，实时输出检测状态至地磅控制系统，确保称重流程与光栅信号严格同步，降低时序误差。

三、地磅场景适配性强化

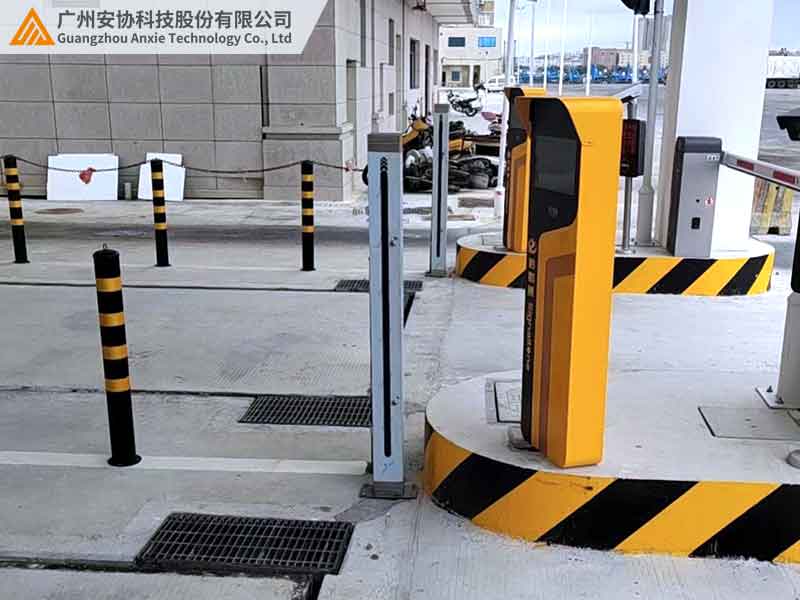

‌· 压边检测防作弊‌：实时监测车辆轮胎与地磅边缘的距离，若未完全上磅则触发语音报警并锁定称重数据，避免人为舞弊。

‌· 极端环境稳定性‌：IP67防护等级结合不锈钢机身设计，可在-30℃至70℃温度范围及雨雪、沙尘环境中稳定运行。

该技术通过光学测距与智能算法的深度融合，解决了传统地磅检测易受环境干扰、安装复杂等痛点，成为高精度称重领域的核心解决方案
