安全光栅与 PLC 系统集成：构建工业自动化的安全控制中枢

在工业自动化产线中，安全光栅与 PLC（可编程逻辑控制器）的高效集成，是实现 “人机安全协同” 的核心。某电子厂曾因二者信号不兼容，导致设备频繁误停机，产能严重受损。结合多年工业控制经验，本文将解析安全光栅与 PLC 的集成原理、典型方案和实施要点，助力打造可靠的安全控制体系。

一、集成核心：从独立防护到系统联动

1.安全光栅的核心作用

安全光栅通过红外光束矩阵实现非接触式检测，当人员或物体进入危险区域，实时输出 “遮挡报警” 等信号。这些信号接入 PLC 后，可实现设备急停、流程联锁保护，以及在 HMI 界面监控光栅状态。

2.PLC 系统的中枢价值

PLC 作为产线控制核心，负责处理光栅信号、执行安全逻辑，并记录报警事件，触发报警并锁定重启权限。

二、集成技术要点解析

1.多种集成方式与关键细节

安全光栅与 PLC 的集成方式各有特点，适用于不同场景需求：

技术细节方面，信号隔离设计至关重要，需分开布线强电与弱电回路。同时，要根据设备风险等级匹配安全光栅与 PLC 的安全等级，高风险设备需选用 PL e 级光栅并搭配 PLC 安全模块。此外，设置信号防抖时间、采用双回路冗余设计，可减少误触发。

2.典型案例说明

某注塑机曾因未做信号隔离，在电网波动时光栅误报频繁，增加光电耦合器后故障得以解决，凸显信号隔离设计的重要性。

三、四大典型场景集成方案

1.冲床 / 压力机：双手启动 + 光栅双重保护

操作人员双手按下启动按钮，且光栅检测到危险区域无遮挡时，PLC 才允许冲床滑块下行。下行中若光栅报警，PLC 立即锁定设备，需手动复位。某汽车配件厂应用后，冲床伤害事故归零，PLC 还能记录报警位置。

2.AGV 物流系统：动态区域防护

AGV 前端安装光栅输出模拟量信号，PLC 根据距离分级控制：检测到 2 - 3 米内有人时预警减速，1 - 2 米内进一步减速，小于 1 米则急停并输出故障代码，某电商仓库部署后碰撞事故大幅下降。

3.机器人工作站：防护区域动态切换

光栅与机器人 PLC 通过总线连接，PLC 根据机器人运行状态切换防护区域，静止时开放部分区域便于上下料，运行时全区域防护，人员进入危险范围即触发停机，减少人工干预且避免碰撞。

4.流水线安全门：出入权限联锁

安全门安装光栅与门磁开关，PLC 根据二者信号控制人员出入与流水线启停，通过 HMI 界面实时显示状态，故障时自动推送工单。

四、选型与实施关键法则

1.硬件选型要点

选型需确认 PLC 品牌与模块类型，确保光栅兼容；根据环境选合适防护等级的光栅；优先选择带故障代码显示、支持诊断协议的产品，便于快速定位问题。

2.现场实施步骤

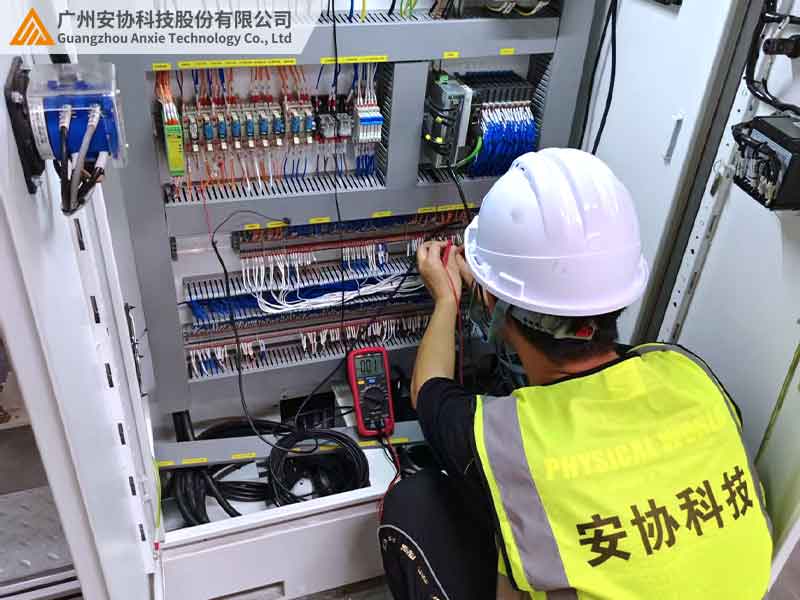

实施包括绘制信号流程图、规范接线（采用双绞屏蔽线并远离动力电缆），以及分步调试，先测试单信号响应，再进行全流程联锁测试。

五、实战案例：五金厂集成优化

某五金制品厂原用继电器接点连接光栅与 PLC，因振动导致接点氧化，每月误停机超 10 次。后升级为支持总线协议的光栅，接入西门子 PLC，并优化程序增加自诊断功能，最终误停机率降至 1%，产线稼动率提升至 95%，还通过了安全认证。

六、结语

安全光栅与 PLC 的深度集成实现了检测与控制的无缝协同。安协科技提供兼容主流 PLC 的安全光栅及技术支持，已助力众多企业完成安全控制升级。访问官网（www.anxiekeji.cn）可下载集成资料或预约咨询，为产线筑牢安全防线。
