冲床安全光栅安装要求：从前期准备到调试的全流程指南

在机械加工车间，冲床操作存在较高的安全风险，因安全光栅安装不当引发的手部伤害事故时有发生。规范的安装是安全光栅发挥防护作用的关键，直接影响检测精度和设备稳定性。本文从安装前的准备工作、核心步骤、参数要求到常见问题处理全面解析，助您掌握冲床安全光栅的正确安装方法。

一、安装前的必要准备

安装前需做好工具准备和环境设备检查。工具方面，需要用到激光测距仪、钢直尺、扭矩扳手、螺丝刀等，分别用于确定安装位置、固定支架与光栅本体；调试工具则包括信号指示灯和万用表，用于检测光栅对光状态与电源电压；还需准备接地铜线、防松螺母等辅助材料，确保接地可靠与防振动松动。

环境与设备检查也至关重要。要切断冲床电源并挂牌上锁，确认模具处于闭合状态，滑块停在上死点位置；检查安装基面是否平整稳固，若晃动幅度较大需进行加固；测量控制箱内 24V 直流电源电压，确保接地端子有效连接 。

二、核心安装步骤：分四步实现精准定位

1.第一步：确定安装位置

高度定位上，防护区域需覆盖操作人员站立时的胸部至膝盖高度，光栅底部距工作台面应不低于一定距离，避免工件遮挡底部光束；使用激光测距仪在冲床两侧立柱标记发射端与接收端的安装高度，严格控制误差。

水平对齐时，在模具危险区域两侧合适位置安装支架，距离过近易被工件碰撞，过远则影响检测精度；用钢直尺测量确保发射端与接收端在同一水平面上。

2.第二步：固定支架与光栅本体

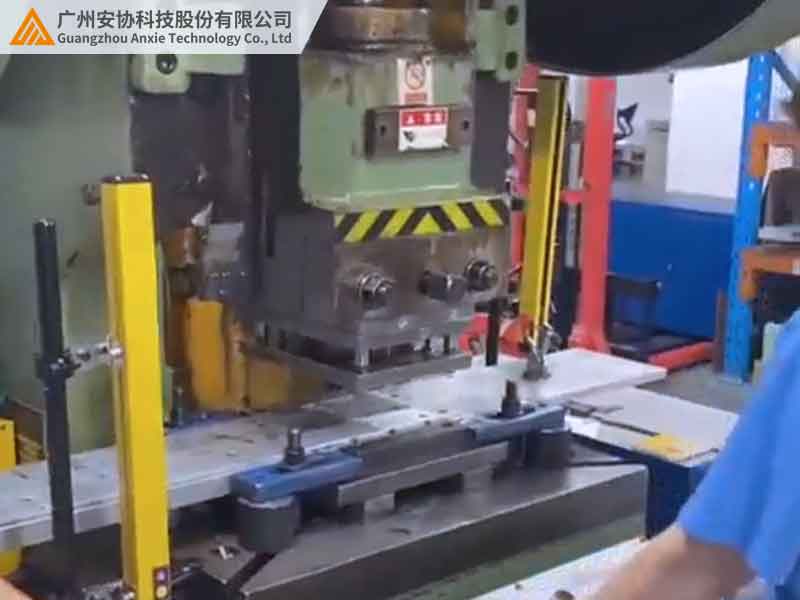

使用螺栓将 L 型安装支架固定在冲床立柱上，保证支架与立柱贴合紧密；若立柱为弧形结构，需加装可调角度转接板，保证光栅垂直。将发射端与接收端卡入支架滑槽，预留少量水平调节余量，固定后确保光栅无松动。

3.第三步：对光校准与信号调试

接通光栅电源后，观察发射端与接收端指示灯状态。正常对光时，接收端所有通道指示灯熄灭，对准灯转为绿色；未对准则需微调光栅本体。使用遮挡物依次遮挡每束光，验证对应通道指示灯是否点亮，若有异常通过微调螺丝调整光栅水平角度。最后将光栅输出信号接入冲床控制箱，测试遮挡时光栅能否使滑块立即停止运动，并测量信号输出电压，确保信号传输无延迟。

4.第四步：接地处理与防护加固

用黄绿接地铜线将光栅外壳接地端子与冲床金属框架连接，再接入车间接地系统，确保接地电阻符合标准；信号线缆穿镀锌钢管敷设，与冲床动力电缆保持一定间距，线缆弯曲半径需满足要求，避免内部断线。

三、关键安装参数对照表：不同冲床类型的适配要点

四、常见安装问题与解决策略

对光后若出现边缘光束漏检，可能是安装支架刚性不足或光栅本体调节余量过大，可通过加装支架加强筋、拧紧固定螺栓解决；冲床运行时光栅误报警，需检查信号线缆敷设路径，避免与强干扰源并行，或启用光栅的 “抗振动模式”；多组光栅串联时信号冲突，则要设置唯一地址编码，保持主从光栅间距。

五、实战案例：某汽车配件厂的安装优化实践

某汽车配件厂 10 台冲压机曾因安全光栅安装高度不一致，每月发生多次误报警。该厂制定统一安装标准，使用定制化安装模板，确保安装高度偏差在合理范围内；同时强化接地，单独敷设接地干线，降低接地电阻。优化后，误报警次数大幅减少，单台冲床月产量提升，新设备调试时间缩短，人工成本降低。

六、结语：规范安装是安全防护的第一道防线

冲床安全光栅安装涉及多个专业环节，从普通冲床到精密冲床，每个参数和步骤都影响着安全效果。安协安全光栅全系列产品提供安装手册与视频教程，支持定制化安装支架。访问官网（www.anxiekeji.cn）下载安装指南，或联系技术团队获取现场勘测，为冲床操作筑牢安全防线。
