安全光栅垂直安装指南

安全光栅垂直安装指南：从准备工作到调试验收全流程解析

在某机械加工厂，因安全光栅垂直安装角度偏差，导致操作人员手部进入危险区未被及时检测，发生轻微压伤事故。这一案例凸显出垂直安装中角度校准、高度定位等环节的重要性。作为机械安全防护的关键设备，安全光栅的垂直安装精度直接影响防护效果。本文结合相关标准与现场经验，解析垂直安装全流程要点，为工业设备安全防护提供实用指导。

一、安装前的三项核心准备工作

1.设备与环境勘测

使用激光测距仪标记设备危险区边界，如冲床模具前方、机械臂运动轨迹外围区域；同时记录操作人员常规作业位置，包括坐姿和站立时的高度范围。此外，需评估环境条件，粉尘浓度高的车间应选用防尘等级高的光栅，振动大的场景则要准备防震配件。

2.光栅型号适配确认

根据设备类型匹配防护精度，精密加工设备选小光束间距光栅，通用设备选较大间距型号；依据操作人员身高，预留一定冗余确定检测高度；检查光栅信号输出类型，确保与设备控制系统兼容，老旧设备适配继电器接点，智能产线则选总线接口型号。

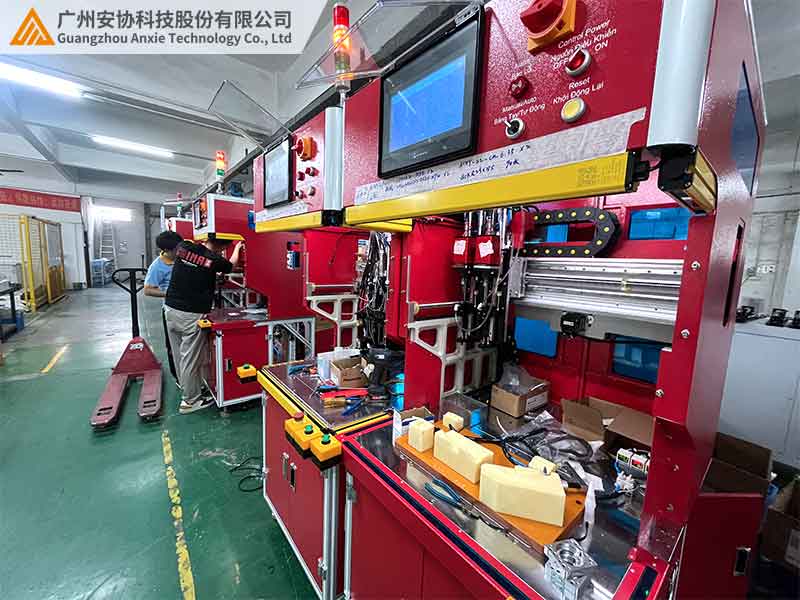

二、垂直安装的五大核心步骤

1.基准线定位：构建三维安装坐标系

利用激光水平仪确定光栅底部水平基准，同时保证两端支架水平误差在合理范围内；以危险区中心为原点，标记支架安装点，并用铅垂线校准支架垂直度。

2.支架固定：应对不同安装面

不同的安装面需要采用不同的固定方式，具体如下表所示：

3.光栅本体安装：角度与间距双校准

先固定发射端，通过激光对准仪调整接收端角度，确保光斑居中；用标准测试棒在光栅边缘移动，验证每束光遮挡时都能触发信号。

4.接线与系统联动

电源连接需单独走线，远离动力线防电磁干扰，并确保接地可靠；根据光栅信号输出类型，将其与设备控制系统正确对接，实现急停、报警等功能。

5.通电调试：从单点检测到全区域覆盖

遮挡单束光，观察光栅指示灯与信号输出是否同步，模拟设备运行，验证遮挡时光栅能否快速触发停机；用人体模型在防护区域移动，检测每个位置遮挡是否有效，并记录边缘检测盲区。

三、不同场景的安装优化策略

在高频振动场景，如冲压机，支架与设备间加装多级防震结构，并定期校准角度；高粉尘环境，像打磨车间，光栅表面做疏尘处理，底部加装防尘挡板，同时适当提升安装高度；多光栅并排安装时，保持合理间距，启用独立频道避免光束串扰。

四、验收与维护要点

安装验收时，检查支架螺丝扭矩、光束平行度、全区域检测效果以及联动控制响应时间。日常维护中，每日擦拭光栅镜片，每周检查支架螺丝松紧，每月用标准测试棒验证检测精度。

五、结语

安全光栅垂直安装是融合设备特性、环境条件与控制逻辑的系统工程。每个安装环节都需严谨对待，否则易导致防护失效或误报。安协安全光栅提供全流程安装服务，适配多种场景需求。访问官网（www.anxiekeji.cn）可下载安装手册，或联系技术团队获取勘测服务，为设备安全提供保障。
