如何选择合适的单边光栅

如何选择合适的单边光栅

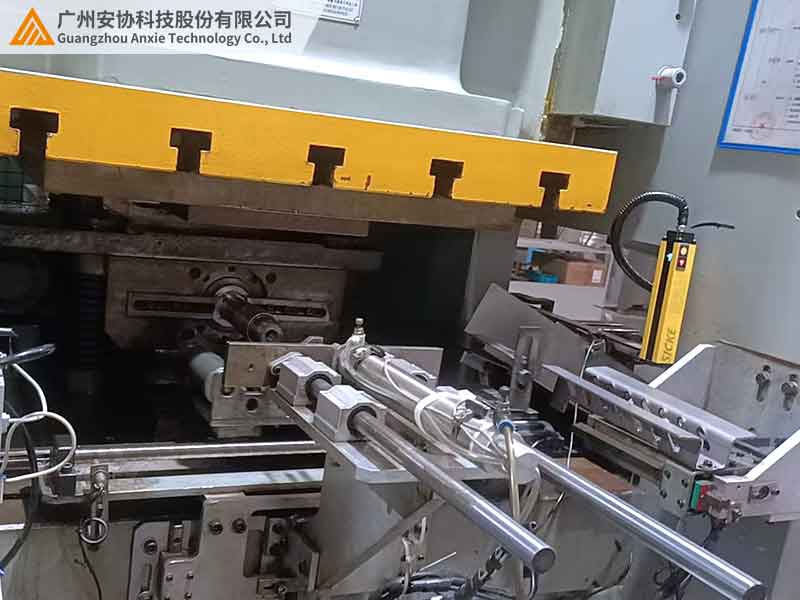

在山东某汽车零部件厂的自动化改造中，既要检测轴承边缘缺陷，又要应对振动粉尘，该如何选择单边光栅？其实，掌握「场景适配 + 参数匹配」的核心逻辑，选型难题就能迎刃而解。结合大量项目经验，我们总结出一套实用指南。

一、选型前的必要准备：明确场景与需求

选择单边光栅前，需先理清两个关键问题：

1. 检测场景「三大硬条件」

· 空间限制：检测工位是超窄空间（如＜50cm）、常规区域还是宽幅场景？这决定了设备尺寸和安装方式。

· 环境挑战：是否存在振动、粉尘、强光或电磁干扰？恶劣环境需重点关注防护等级。

· 检测对象：是精密电子元件、大件货物还是柔性材料？不同对象对检测精度和光束特性要求不同。

2. 量化检测需求「三要素」

二、核心技术参数解析：看懂指标是关键

1. 检测精度：间距选择看对象

· 精密检测（0.5mm 以下缺陷）：选 2.5-5mm 光轴间距，如电子元件引脚、蕾丝面料针脚检测。

· 通用检测（1-5mm 精度）：选 10-20mm 间距，适配物流包裹尺寸测量、汽车部件外观检测。

· 避坑提示：并非间距越小越好，大件货物选过密间距会增加成本，需结合检测对象尺寸合理选择。

2. 检测距离：反光率决定有效范围

· 高反光物体（金属、镜面）：检测距离可达 8-10 米，适合仓库高位货架、金属工件远距离监测。

· 低反光物体（黑色橡胶、深色布料）：距离缩短至 1-3 米，需选择带功率调节功能的型号，避免信号衰减导致漏检。

3. 环境防护：按恶劣程度分级

· 普通车间：选 IP65 级防尘型号，应对电子装配、服装裁剪等粉尘环境。

· 中等恶劣环境：IP67 级防油防水，适合机床加工、普通仓储的油雾、潮湿环境。

· 极端环境：IP68 级抗盐雾 + 耐低温（-40℃），用于焊接车间、冷链仓库等严苛场景。

4. 安装方式：空间结构决定形态

· 狭小空间：选厚度≤3cm 的超薄型号，可安装在机械臂末端、微型检测工位。

· 宽幅区域：支持多套并联的型号，通过 Modbus 协议同步数据，覆盖 10 米以上宽度（如物流分拣线）。

· 运动载体：选重量≤1.5kg 的轻量化型号，适配 AGV 机器人、机械臂等动态载体。

三、按场景快速匹配：不同行业选型重点

1. 精密制造：精度优先，兼顾抗振

· 核心需求：0.1mm 级缺陷检测，应对机床 3g 振动环境。

· 选型要点：

光轴间距≤5mm，搭配激光垂准仪校准垂直精度（偏差≤0.5°）。

金属屏蔽外壳 + 橡胶减震垫，衰减振动对检测精度的影响。

· 案例：某钟表厂用窄间距型号检测齿轮边缘，显著降低漏检率，提升检测一致性。

2. 物流仓储：速度与成本平衡

核心需求：5m/s 高速包裹检测，10 米远距离货架监测。

选型要点：

· 中距离型号（检测距离 5 米），500Hz 以上采样率应对高速运动。

· 自动功率调节功能，适应透明包裹和深色纸箱的反光率差异。

案例：某电商仓库用 10mm 间距型号，包裹尺寸测量误差控制在合理范围，分拣效率提升。

3. 恶劣环境：防护等级是硬指标

· 高温高粉尘：选 IP67 级防尘防水 + 防飞溅涂层，配备镜头自动吹扫气路，减少维护频率。

· 低温潮湿：选 - 40℃耐低温型号 + 加热膜，防止镜头结露，确保冷链仓库稳定检测。

案例：某化工企业在盐雾环境使用高防护型号，设备寿命延长，故障率大幅下降。

4. 人机协作：安全与灵活并重

· 核心需求：0.5 米内人员靠近检测，机械臂动态轨迹防护。

选型要点：

· 支持动态安全区域算法，随机械臂运动实时调整检测范围。

· 轻量化设计，可安装在机械臂末端法兰，不影响设备灵活性。

案例：某汽车主机厂引入后，人机协作安全事故率显著降低，生产安全性提升。

四、选型三步走：从数据到落地

1. 第一步：现场数据收集

· 测量检测工位尺寸，记录环境温湿度、粉尘浓度、电磁辐射等参数。

· 拍摄检测对象，初步判断反光率（反光越强可选更大检测距离），用手机 APP 检测环境光强。

2. 第二步：方案设计「三匹配」

· 精度匹配：微小缺陷选窄间距，大件货物选宽间距，避免过度设计。

· 环境匹配：粉尘选防尘，潮湿选防水，强电磁选屏蔽外壳，按需配置。

· 信号匹配：新产线选以太网接口（对接 MES 系统），旧设备选 RS485 接口，确保兼容性。

3. 第三步：测试验证

· 静态测试：用标准量块验证精度，误差≤5% 为合格。

· 动态测试：模拟最大运动速度，观察是否漏检（如连续检测无漏检）。

· 极限测试：人为制造干扰（强光、振动），记录误报次数，确保稳定性。

五、常见问题解答：避开选型陷阱

1. 透明物体漏检如何解决？

选带双波长光束（红外 + 可见光）的型号，漫射光穿透薄膜后反射信号更稳定，提升检测成功率。

2. 振动环境精度波动怎么办？

加装弹簧阻尼器减少振动影响，并用激光垂准仪重新校准角度（偏差＜1°），确保检测稳定。

3. 多套组网信号串扰如何处理？

通过配置软件分配唯一 ID 号，检测区域重叠部分预留 5cm 安全间隔，避免信号相互干扰。

结语

选择单边光栅的关键，在于让设备特性与场景需求「精准配对」。从精密制造的微米级检测，到物流仓储的高速分拣，再到恶劣环境的稳定运行，每个场景都有其独特的选型逻辑。某智能工厂实践显示，遵循科学选型流程后，设备匹配度提升，因型号选错导致的返工成本大幅下降 —— 这正是专业选型的价值所在。
