安全光栅的对光原理：从核心组件到精准校准全解析

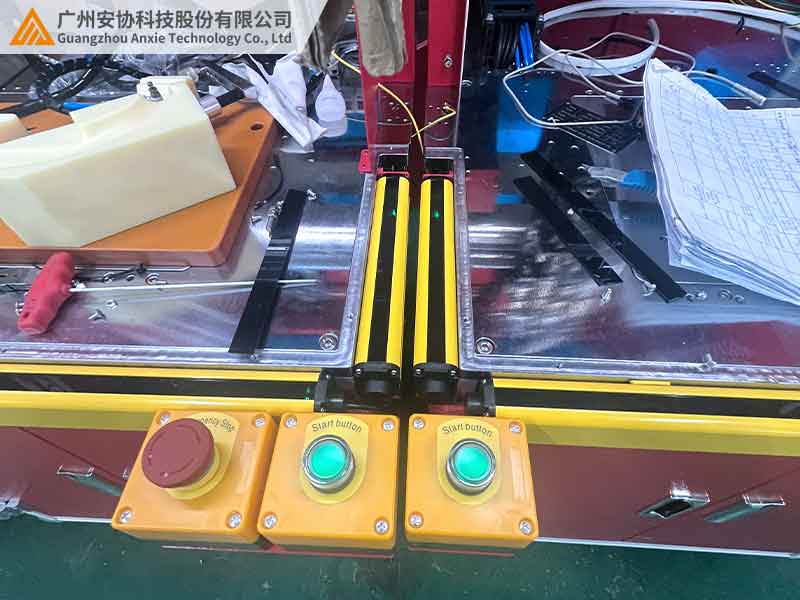

在机械加工厂的冲床安装现场，常出现发射端和接收端看似对齐，设备运行却频繁误报的情况。这暴露出对光环节的重要性，看似简单的 “对准”，实则是安全光栅可靠工作的关键。作为工业安全防护的重要设备，安全光栅的对光原理涉及光学发射、信号接收和智能校准等多方面。本文结合相关标准与经验，解析对光系统工作逻辑与校准要点，为设备安装维护提供参考。

一、对光系统的核心组件：构建精密光学链路

1.发射端：光束的 “精准发射器”

安全光栅发射端负责生成并投射检测光束，核心由红外发射单元和光束阵列排布构成。红外发射单元采用 940nm 波长的红外 LED，可避免可见光干扰。根据检测距离不同，发射功率有所区分，短距离场景使用低功耗 LED，长距离则采用大功率 LED 搭配聚光透镜，控制光束发散角。多组发射单元按固定间距排列，间距越小，检测精度越高。

2.接收端：信号的 “智能捕捉器”

接收端将接收到的光信号转换为电信号，其核心组件是光敏接收阵列和信号处理电路。光敏接收阵列由与发射端对应的光敏三极管组成，灵敏度高，能检测到衰减的光束信号；信号处理电路通过放大和转换，确保偏差检测的准确性。

3.校准辅助装置：偏差的 “修正助手”

为解决人工对准误差，现代安全光栅配备多种校准工具。激光对准仪适用于大型设备长距离检测；水平仪、铅垂线用于通用设备安装校准；

二、对光原理的核心工作逻辑：闭环控制

1.光束投射与接收的物理过程

发射端激活 LED 形成平行光束阵列投向接收端；接收端通过光敏阵列监测光束强度，根据光强变化判断是否有物体入侵；当发射端和接收端存在角度偏差，边缘光束信号衰减超一定程度，就会触发报警。

2.智能校准的算法逻辑

高端安全光栅内置芯片支持自动校准。先记录每束光初始信号强度，再对比当前强度判断是否存在角度偏差，最后根据计算结果调整支架，直至信号强度达标。

三、对光操作的核心步骤与技巧

1.人工对光的 “三步法”

适用于短距离通用场景。先用水平仪定位，确保发射端和接收端高度、水平间距误差在合理范围；再粗调对齐，使光斑覆盖接收端中心区域；最后用测试棒精细校准，确保每束光遮挡都能被检测到。

2.长距离对光的 “辅助工具法”

检测距离较长时，需借助激光对准仪。激光对准仪通过投射可见激光，辅助调整支架。

四、对光常见问题与解决方案

环境光干扰时，可选择带滤光镜片的光栅，或调整安装角度避开光源；设备振动导致对光偏移，可加装防震支架并定期校准；多光栅并排出现串扰，可增大间距、启用独立频道，或安装遮光板。

五、结语

安全光栅的对光过程是构建稳定光学链路的过程，每个环节都至关重要。忽视对光细节可能造成防护盲区或误报。安协安全光栅提供多种对光辅助工具，适配全场景需求。访问官网（www.anxiekeji.cn）可下载操作手册，或联系技术团队获取校准服务，为设备安全提供保障。
