自动化装配线安全光栅选型

自动化装配线安全光栅选型：从场景适配到避坑指南的实操手册

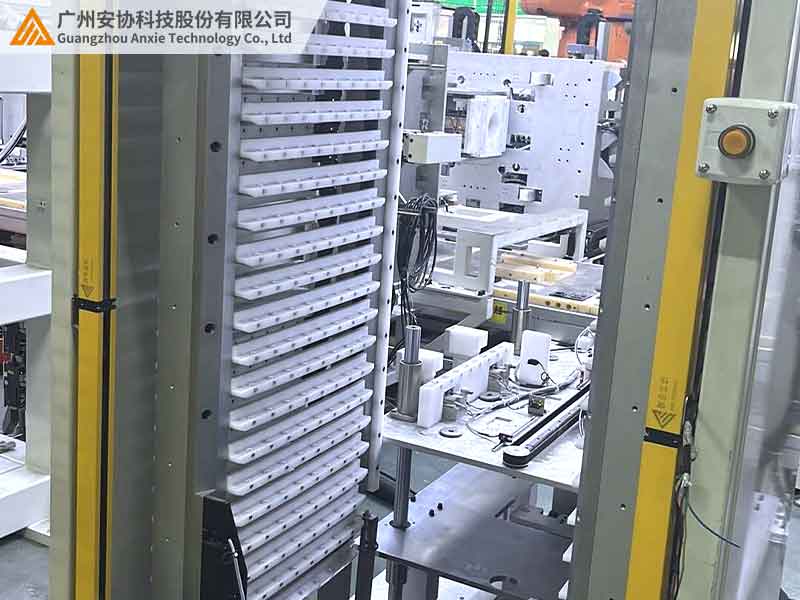

在一家电子装配厂里，手机电池组装线因为安全光栅选得不合适，老是误判物料，频繁停机，一个月下来损失不小。这事儿看着简单，其实里头学问大着呢。自动化装配线虽然不像冲压设备那样看着危险，但对安全光栅的精度、反应速度要求可不低。到底怎么根据产线特点选出合适的光栅？接下来就结合 3C 电子、汽车零部件等行业的实际经验，和大家唠唠选型的门道。

一、选型前必做的「三维度风险评估」

1.装配线类型决定防护重点

不同的装配线，防护的重点也不一样。像精密电子装配线，做手机主板焊接、芯片贴装这类活儿，工人经常要用镊子操作，稍微不注意手指就可能碰到危险区域，所以得重点防手指级的细微入侵。而且这里面小尺寸物料多，光栅得能区分小零件和人体。

汽车零部件装配线就不同了，发动机部件组装、线束插接时，机械臂高速移动，主要得防手臂级的危险。不过金属工件多了，容易反光，车间里光源也多，保证信号稳定是个难题。

物流分拣装配线主要是检测包裹位置，防止错层、倾斜卡料，而且包裹材质五花八门，纸箱、塑料、金属都有，光栅得能应对不同材质的反射信号。

2.物料特性影响检测逻辑

物料的尺寸和材质，直接影响光栅的选择。电子装配线的微型元件特别小，像 0402 封装电阻，这就得选光束间距小的光栅；汽车装配线的线束插件比较大，光束间距大一些的光栅就能满足需求。

材质方面，金属工件反光强，得选带偏振滤光片的光栅；透明塑料件容易漏检，需要光栅能提高光束功率。

3.运行节奏决定响应参数

装配线运行速度不一样，对光栅响应时间的要求也不同。像家电装配线，运行速度慢，选响应时间 200ms 左右的经济型光栅就行，能省成本；但汽车总装线速度快，就得选响应时间在 100ms 以内的高速型光栅，这样才能保证机械臂在短距离内急停。

二、三大核心参数的「装配线适配法则」

安全光栅的核心参数需根据装配线场景适配，具体如下表所示：

1.检测精度：别让 “毫米级差异” 留隐患

检测精度看光束间距。电子装配、精密仪器组装这类工作，得用 10 - 15mm 间距的光栅，能检测到 16mm 以上的物体，防止手指或小型工具靠近危险区域。之前有个蓝牙耳机生产线，就因为用了 30mm 间距的光栅，没检测到员工捏取芯片时的手指，后来换成 15mm 间距的，才解决问题。

物流分拣、部件装配这些场景，30 - 50mm 间距的光栅就够用了，主要用来检测物料位置。比如汽车座椅装配线，用 30mm 间距的光栅检测头枕支架，误判率大大降低。

2.抗干扰能力：破解装配线 “信号迷局”

车间里干扰多，像 LED 工位灯、扫码枪这些光源，会影响光栅信号。这时候选 940nm 红外波长，带通滤光片的光栅，能过滤掉可见光，减少误报。要是光栅安装在伺服电机、变频器附近，电磁干扰大，就得用双层屏蔽的信号线缆，而且光栅得有电磁兼容认证。

3.安装便利性：小空间里的 “安装密码”

电子装配线空间有限，得选超薄型光栅，厚度 40mm 以下最好，有些手表装配线用的光栅厚度才 25mm，能省不少空间。物流分拣线经常需要维护，选 M12 航空插头的光栅，插拔方便，比螺丝接线能节省大量维护时间。

三、选型避坑指南：这三个 “坑” 千万别踩

1.误区一：“低风险场景就选最便宜的”

有些企业觉得装配线风险低，就选便宜的基础款光栅，结果因为扛不住车间光源干扰，设备天天误停。后续更换带滤光片的光栅，花的钱比当初省的多多了。就算是低风险场景，也得考虑环境干扰，选带基础抗干扰功能的产品。

2.误区二：“检测精度越高越好”

检测精度得按需选择。精密电子线要是选了 10mm 间距的光栅，可能把小元件误判成人，导致设备频繁停机。一般根据最小物料尺寸，再加上 20% 左右的安全余量选间距就行。

3.误区三：“忽视售后服务与认证”

选光栅一定要看有没有 TÜV、CE 这些权威认证，高等级光栅必须有 PLd/SIL3 认证。而且最好选能提供现场校准服务的厂家，之前有汽车厂就是让厂家工程师上门调试，才把漏检率降下来。

四、安装调试「黄金三步骤」

安装时光栅定位很重要，以危险区域中心为基准确定高度，用激光水平仪校准，保证发射端和接收端水平偏差小，也可以用手机摄像头辅助观察。

调试时要用产线的最小、最大物料模拟测试，看看设备响应正不正常。和 PLC 系统联动时，记得设置区域屏蔽、延时重启这些功能，避免正常作业触发报警。

五、结语：适配才是 “好光栅” 的唯一标准

给自动化装配线选安全光栅，不是随便挑个参数合适的就行，得综合考虑产线类型、物料特性、环境条件。安协针对自动化装配线，有各种类型的光栅产品，从低等级到高等级，从窄间距到宽间距都有，还自带抗干扰设计和智能联动功能。如果您在选型上有疑问，欢迎访问官网（www.anxiekeji.cn）下载选型手册，或者联系技术团队，让专业选型为您的生产安全保驾护航。
