走进工厂车间，或是乘坐电梯时，你可能见过一种 “看不见的安全网”—— 当物体靠近时，设备会自动停止或发出警报，这就是光栅在发挥作用。作为工业安全和智能设备的核心部件，光栅的应用远比我们想象中广泛。今天就用通俗易懂的语言，带大家了解这个 “隐形卫士” 的真面目。

一、光栅的本质：用 “光” 编织的智能网络

简单来说，光栅是通过发射和接收红外光束，在空间中形成防护区域的电子装置。它由发射端和接收端组成：

· 发射端 像一排小灯，发出人眼看不见的红外光（常见波长 940nm），这些光束平行排列，形成一道 “光墙”；

· 接收端 则是 “光的接收器”，每个位置都有光敏元件，实时监测是否有光束被遮挡。

举个生活中的例子：电梯门中间的 “防夹手” 功能，就是通过微型光栅实现的 —— 当手挡住光束时，电梯门会自动退回。工业场景中的光栅更复杂，但核心原理一致：用光束构建防护区域，通过信号变化实现智能控制。

二、光栅的主要类型：不同场景下的 “分工协作”

根据用途和技术特点，光栅主要分为三大类，适用场景各有不同：

我们平时说的 “工业安全光栅”，就是表格中第一类，也是应用最广泛的类型，接下来重点聊聊它的功能和价值。

三、安全光栅的核心功能：工业生产的 “安全守护者”

在工业场景中，安全光栅就像一位 24 小时在线的 “安全哨兵”，主要承担三大任务：

1.危险区域防护：阻止 “误触” 悲剧

在冲床、剪切机等设备前，安全光栅会形成一道垂直防护平面。当操作人员的手、工具甚至细小零件进入危险区域，遮挡任意一束光，设备会在0.1 秒内紧急停机。某汽车冲压厂数据显示，安装安全光栅后，手部伤害事故率下降 92%，彻底解决了传统机械护栏 “看得见摸不着” 的盲区问题。

2.智能检测与控制：让设备 “更懂人”

区域屏蔽：在自动化产线中，可设定机械臂取件区域不检测，避免正常作业触发报警（如手机组装线的机械臂抓取零件时，光栅会 “主动放行”）；

环境适应：粉尘车间的光栅自带防尘涂层，强光环境下自动增强光束功率，振动场景通过抗震支架保持稳定，适应 90% 以上的工业恶劣环境。

3.数据联动与追溯：构建智能工厂 “神经网络”

现代安全光栅支持 Profinet、Modbus 等总线协议，能实时上传遮挡位置、设备状态等数据至工厂监控系统。某电子厂通过光栅数据，精准定位产线瓶颈，将物料堵塞导致的停机时间减少 60%。

四、光栅的应用场景：从工厂到生活的 “隐形防护”

1.工业制造：守护高危设备

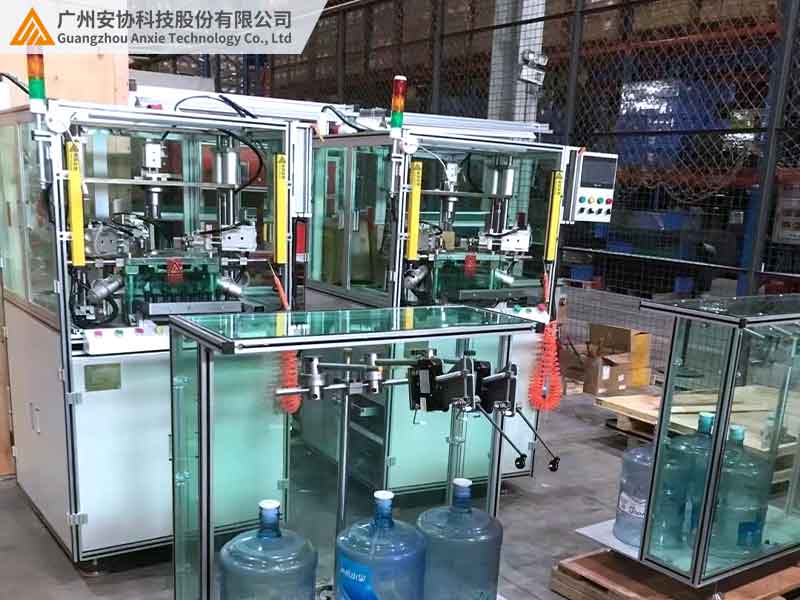

冲床 / 压力机：在模具前方形成防护平面，防止操作人员送料时手部进入；

机器人工作站：划定机械臂运动禁区，避免人员误闯导致碰撞；

自动化生产线：检测物料位置是否正确，防止错装、漏装（如汽车线束插接工位）。

2.智能设备：提升人机协作安全性

电梯 / 自动门：替代传统机械触板，防夹手更灵敏（如扶梯入口的光栅，儿童靠近时自动减速）；

仓储物流：检测货架货物是否到位，防止高空坠落（如智能仓储的堆垛机防护）；

医疗器械：在手术机器人、康复设备中，避免机械臂误触医护人员。

3.特殊场景：极端环境下的可靠防护

粉尘爆炸危险区：选防爆型光栅（如面粉加工厂的混合设备）；

高温高湿环境：用 IP67 防护等级光栅（如卫浴洁具的高温成型线）。

五、如何选择适合的光栅？三招避坑指南

1.按 “危险等级” 选类型

高风险设备（冲床、剪切机）：选安全等级 PLd/SIL3，带双回路冗余设计（某五金厂曾因选低等级光栅，漏检导致事故，更换后再无类似问题）；

普通场景（装配线、传送带）：可选基础款 PLc/SIL2，平衡安全与成本。

2.看 “检测精度” 定间距

手指级防护（如电子厂）：选 15mm 光束间距，能检测 16mm 以上物体（戴手套的手指直径约 18mm）；

手臂级防护（如普通机械加工）：选 30-50mm 间距，性价比更高。

3.查 “环境适配” 参数

粉尘 / 水溅：选 IP65 以上防护等级（IP67 可短时浸水）；

强光 / 电磁干扰：选带滤光镜片、电磁屏蔽的型号（如车间 LED 灯直射处，需过滤 500-700nm 可见光）。

六、结语：小光栅，大安全

从阻止一次手部误触，到支撑整条智能产线的安全运行，光栅用 “光的语言” 实现了人与设备的和谐共处。它不仅是工业安全的 “刚需”，更是智能工厂建设的重要一环。

安协作为工业安全领域的深耕者，提供覆盖安全光栅、计量光栅的全系列产品，适配冲床、机器人、物流线等 100 + 场景，所有产品通过 TÜV、CE 等权威认证。如果您在设备防护、精度测量等方面有需求，欢迎访问官网（www.anxiekeji.cn）下载选型手册，或联系技术团队获取定制化方案，让专业光栅为您的安全与效率保驾护航。
