安全光栅信号反了怎么解决？手把手教你排查法

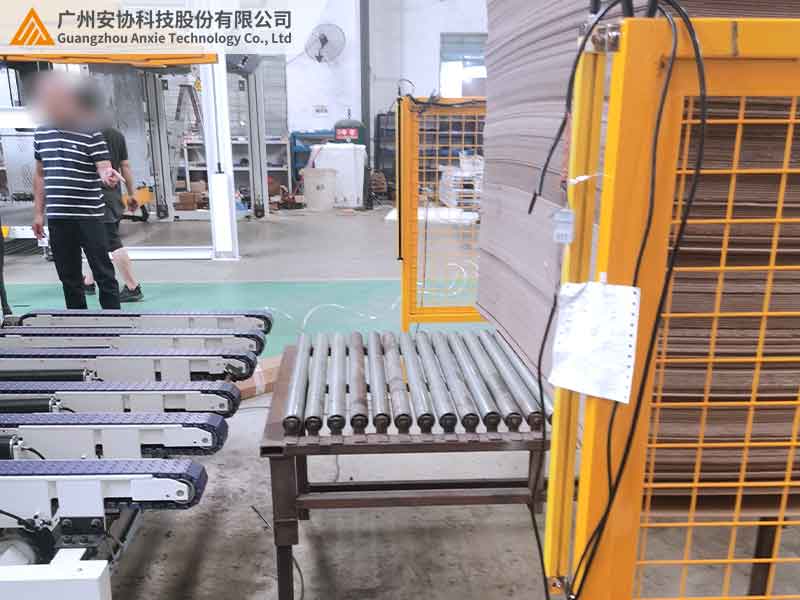

在机械加工厂，新安装的安全光栅出现异常：手伸到模具前，设备不报警；手移开后，报警灯却持续亮起。这种 “信号反了” 的情况，指的是光栅输出状态与实际遮挡情况相反，不仅会导致设备误停机，还会埋下安全隐患。遇到这类问题该如何快速排查？下面结合众多维修案例，解析五大核心原因与解决步骤，附上故障排查表，助你高效定位问题。

一、信号反了的典型表现：这 3 种情况要警惕

安全光栅正常工作时，无遮挡输出高电平（设备运行），遮挡时输出低电平（设备停机）。而信号反了的表现则完全相反：

· 常亮报警：没有物体遮挡时，报警灯却一直亮着，设备无法启动，就像始终检测到有物体遮挡；

· 遮挡不报警：手或物体穿过光栅，报警灯毫无反应，设备依旧正常运行，危险来临时没有任何响应；

· 状态混乱：信号有时正常，有时反转。比如上午正常工作，下午突然异常，或者设备振动后信号出现乱码。

相关数据显示，这类问题 70% 出在接线或参数设置，20% 是环境干扰导致，10% 为设备自身故障。

二、5 大核心原因与排查步骤：从简到繁逐步排除

1.第一步：断电重启，排除 “假故障”

新安装的设备，可能会出现控制单元程序紊乱的情况。此时可以尝试断开光栅 24V 直流电源，等待 30 秒后重新上电。实践发现，约 30% 的临时信号反问题，通过重启就能自动恢复，就像手机重启解决小毛病一样。

2.第二步：接线排查，80% 的问题出在这里

接线环节是信号反问题的高发区，常见错误如下表所示：

3.第三步：参数设置，隐藏的 “逻辑开关”

部分光栅的可调参数设置错误，也会引发信号反的问题：

· 输出模式：光栅支持 “常开 / 常闭” 切换，默认常闭（遮挡时断开），若误设为常开则会导致信号反；

· 屏蔽功能：开启区域屏蔽后，遮挡屏蔽区不会报警，如果误将危险区设为屏蔽区，就会出现异常。

解决时，可找到控制单元侧面或底部的拨码开关，对照说明书将 “输出模式” 拨到 “NC”（常闭）；若参数混乱，长按 “复位键” 5 秒，恢复出厂设置。

4.第四步：设备测试，排除硬件故障

当接线和参数都正常时，需要检测设备硬件：

· 单光束测试：用 16mm 测试棒依次遮挡每束光，正常情况下应逐束报警，若某几束遮挡后不报警或常亮，可能是发射 / 接收端故障；

· 信号直连：跳过 PLC，直接将信号输出线接至继电器，遮挡时光栅继电器应吸合，否则说明存在硬件问题。

若设备在保修期内，可直接联系厂家更换；过保设备可单独更换发射 / 接收端，成本约为整机的 30%。

5.第五步：环境干扰，看不见的 “信号杀手”

环境因素也可能干扰光栅信号：

· 强光直射：阳光或 LED 工位灯直射镜头，会使接收端误判为 “始终有反射光”，造成无遮挡常报警；

· 电磁干扰：变频器、伺服电机距离光栅过近（＜300mm），电磁脉冲会导致信号紊乱，老旧产线中这类问题较为常见 。

针对强光场景，可加装遮光板，或长按设置键 3 秒激活光栅的 “强光补偿” 功能；电磁干扰区域，需更换双层屏蔽线缆，屏蔽层两端接地，并让光栅远离干扰源至少 500mm。

三、案例解析：不同场景下的快速处理

案例一：新设备接线错误导致信号反

某五金厂新购对射光栅，安装后出现遮挡不报警，无遮挡报警的情况。经排查发现，是信号输出线接反，设备需要 NPN 型，却误接成 PNP 型。调换信号黑线与棕线，并重启设备后，故障排除，整个过程耗时 15 分钟。

案例二：旧设备参数混乱引发间歇性反信号

某汽车厂一台使用 3 年的光栅，每天下午 2 点准时出现信号反的问题。检查发现，下午阳光斜射镜头，同时输出模式被误设为 “常开”。关闭 “常开” 模式，并加装遮阳板后，故障消失，成本仅 50 元。

四、预防信号反的 3 个黄金法则

· 接线必测：新设备上电前，用万用表测量电源正负极（24V）和信号输出电压（遮挡时 0V 或 24V，依 NPN/PNP 而定）；

· 参数备份：调试完成后，拍照记录拨码开关位置，方便后期恢复，尤其是多台设备联网时；

· 定期巡检：每月用测试棒检查信号逻辑，重点查看接线端子是否松动，振动设备需加防松螺母。

五、结语：信号正常，安全才正常

安全光栅信号反了，相当于 “安全防线” 出现漏洞，必须及时排查。解决问题时遵循 “先软后硬、先简后繁” 的原则：先断电重启、检查接线参数，再测试硬件、排除干扰。掌握这些方法后，信号反问题的处理时间能大幅缩短。
