单边漫反射光栅需要反光板吗

在江苏某物流仓库的分拣区，操作人员正调试新安装的安全光栅。有人看着单侧安装的设备疑惑：“怎么没看到反光板？这样能检测到物体吗？” 作为工业自动化中常用的检测设备，单边漫反射光栅是否需要反光板，一直是用户关心的问题。本文结合工作原理与应用场景，为你详细解析。

一、从工作原理看反光板的作用

要弄清楚是否需要反光板，首先要理解光栅的两种主流检测方式：

1. 对射式光栅：依赖反光板的 “双向配合”

· 工作原理：发射器与接收器分两侧安装，反光板固定在接收器端，发射器发出的光束经反光板反射回接收器，当物体遮挡光束时触发检测。

· 典型场景：如停车场道闸的防砸检测，两侧立柱上的发射器与接收器配合，中间的反光板确保光束稳定反射。

· 反光板作用：相当于 “光束的镜子”，没有反光板，接收器无法接收到反射光，检测功能失效。

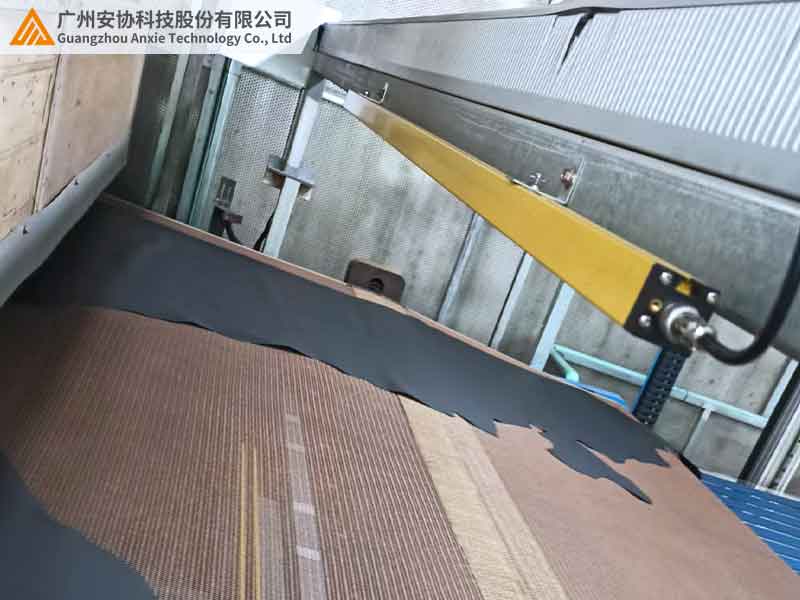

2. 单边漫反射光栅：无需反光板的 “单向检测”

· 核心特性：发射器与接收器集成在同一侧（单边设计），无需对侧安装反光板或接收器。

· 检测逻辑：发射器发出漫射光束（类似手电筒散光照射），物体表面反射光线被同侧接收器接收。当物体进入检测区域，反射光强度变化触发信号输出。

· 关键优势：单侧安装即可工作，解决了对射式需要两侧对齐的空间限制，尤其适合狭窄工位或单边安装场景。

二、是否需要反光板？三大场景对比

通过以下对比表格，能更清晰看出不同检测方式的差异：

1. 哪些场景必须用反光板？

长距离检测：如仓储货架间的区域防护（距离＞10 米），对射式通过反光板反射，能实现更远距离的稳定检测。

透明 / 低反光物体：检测玻璃、透明薄膜等透光率高的物体时，对射式依赖反光板的固定反射，不受物体反光率影响。

2. 哪些场景无需反光板？

狭窄工位防护：如 3C 产品组装台（宽度≤80cm），单边漫反射光栅单侧安装即可覆盖检测区域，避免对侧安装空间不足的问题。

移动场景检测：物流分拣线上的动态货物检测，物体随传送带移动，漫反射式通过物体自身反射光即可识别，无需固定反光板。

三、单边漫反射光栅的核心优势

1. 安装灵活，节省空间

单侧部署：在自动化机床的操作台边缘，直接固定在设备侧面，无需在对侧寻找安装位置，尤其适合老旧设备改造。

角度宽容：允许 ±15° 的安装倾斜角，相比对射式 ±1° 的严格对齐要求，现场调试效率提升 50% 以上。

2. 适应多种物体特性

普通物体：金属件、塑料件等反光率中等的物体，无需特殊设置即可稳定检测。

特殊物体：

黑色橡胶件：启用 “强反射模式”，增强发射功率 30%，确保低反光率物体也能触发信号。

透明薄膜：采用双波长检测（940nm+850nm），通过不同波长的反射差异识别，某薄膜生产线漏检率从 15% 降至 1%。

3. 降低维护成本

无反光板损耗：避免对射式反光板因振动、粉尘导致的角度偏移（需每周校准），漫反射式维护周期延长至每月一次。

抗环境干扰：IP67 级防尘防水设计，搭配自动吹扫气路，在多粉尘的焊接车间，镜头清洁频率从每日 1 次减少至每周 1 次。

四、选型建议：根据场景选对方案

1. 优先选择单边漫反射的场景

空间受限：工位宽度＜1 米，或设备侧面无安装对侧部件的空间。

动态检测：物体位置不固定（如流水线上的随机工件），依赖物体自身反射光检测。

中等距离：检测距离在 0.2-8 米范围内（超出范围建议采用对射式 + 反光板方案）。

2. 必须搭配反光板的情况

超远距离：检测距离＞10 米，需通过反光板增强光束反射。

极端低反光：检测纯黑色物体（反光率＜5%）且距离＞2 米，漫反射式需增强功率，此时对射式 + 反光板方案更稳定。

3. 现场调试注意事项

反光率测试：用目标物体在检测距离内移动，观察信号指示灯是否稳定触发（绿色常亮为正常，红色闪烁表示检测到物体）。

角度校准：使用激光瞄准器辅助安装，确保光束垂直于检测面，避免因倾斜导致的检测盲区。

五、结语

单边漫反射光栅是否需要反光板，本质是检测原理与应用场景的匹配 —— 对射式依赖反光板实现长距离稳定检测，而漫反射式凭借单侧设计解决空间限制，无需额外配件。某汽车零部件厂数据显示，在狭窄工位采用漫反射式方案后，安装时间缩短 40%，设备改造成本降低 30%，真正实现了 “按需检测，灵活部署”。
