HD系列测量光栅性能特点
· 最佳优势特性

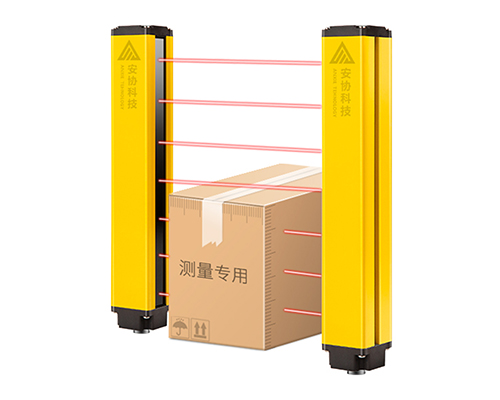

线同步,减少光干扰,最小精度可达1MM,扫描速度可达10MS,输出RS485通讯(可任意定制其他通信或输出)广泛用于进出口物流快递包裹尺寸测量、
产品尺寸、车厢尺寸测量数据设备等场景应用;
· 能有效屏蔽99%的干扰信号
抗干扰能力强;系统对电磁信号,频闪灯光,焊接弧光及周围的光源具有良好的抗干扰能力;
· 设置安装便捷
尺寸仅35*35MM,安装调试方便,配线简单;
· 坚固抗震
铝合金外壳,结构坚固,耐冲击。
· 超快响应速度<10ms
响应时间短(<10ms),安全可靠性能高;
· 进口元器件
采用SMD贴片设计,抗光、电磁干扰能力强,具有多种抗震性措施,抗震性好,稳定性高。

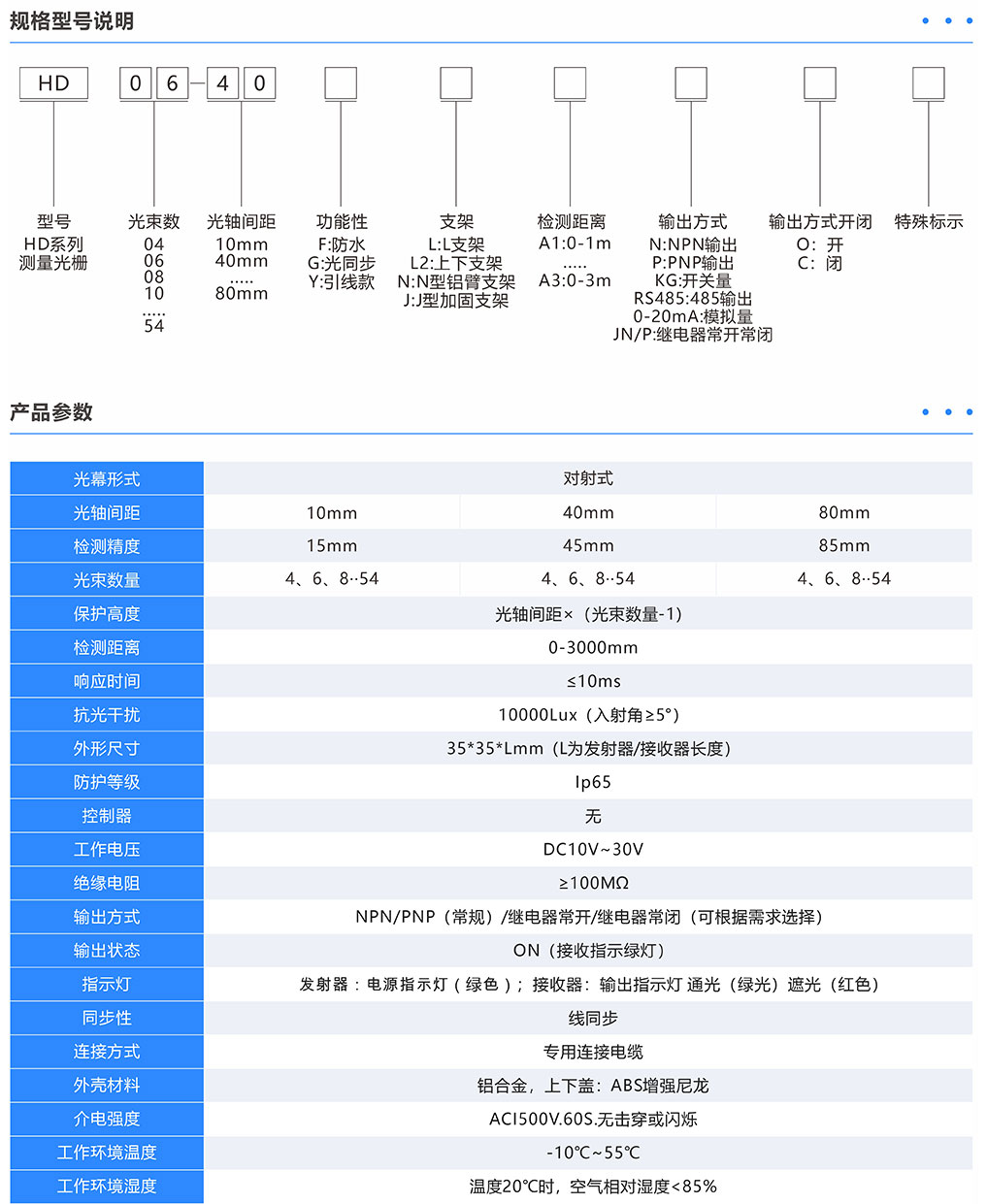

(1、单击”光轴间距“选项卡选择你要的参数;2、直接联系客服选型;)
光轴间距(10mm)
光轴间距(40mm)
光轴间距(80mm)
光轴数量(n) | 保护高度(mm) | 外壳高度(mm) | 产品型号 |
04 | 30 | 88 | HD-0410 |
06 | 50 | 108 | HD-0610 |
08 | 70 | 128 | HD-0810 |
10 | 90 | 148 | HD-1010 |
12 | 110 | 168 | HD-1210 |
14 | 130 | 188 | HD-1410 |
16 | 150 | 208 | HD-1610 |
18 | 170 | 228 | HD-1810 |
20 | 190 | 248 | HD-2010 |
22 | 210 | 268 | HD-2210 |
24 | 230 | 288 | HD-2410 |
26 | 250 | 308 | HD-2610 |
28 | 270 | 328 | HD-2810 |
30 | 290 | 348 | HD-3010 |
32 | 310 | 368 | HD-3210 |
34 | 330 | 388 | HD-3410 |
36 | 350 | 408 | HD-3610 |
38 | 370 | 428 | HD-3810 |
...... | ...... | ...... | ...... |
54 | 530 | 588 | HD-5410 |
光轴数量(n) | 保护高度(mm) | 外壳高度(mm) | 产品型号 |
04 | 120 | 220 | HD-0440 |
06 | 200 | 300 | HD-0640 |
08 | 280 | 380 | HD-0840 |
10 | 360 | 460 | HD-1040 |
12 | 440 | 540 | HD-1240 |
14 | 520 | 620 | HD-1440 |
16 | 600 | 700 | HD-1640 |
18 | 680 | 780 | HD-1840 |
20 | 760 | 860 | HD-2040 |
22 | 840 | 940 | HD-2240 |
24 | 920 | 1020 | HD-2440 |
26 | 1000 | 1100 | HD-2640 |
28 | 1080 | 1180 | HD-2840 |
30 | 1160 | 1260 | HD-3040 |
32 | 1240 | 1340 | HD-3240 |
34 | 1320 | 1420 | HD-3440 |
36 | 1400 | 1500 | HD-3640 |
38 | 1480 | 1580 | HD-3840 |
...... | ...... | ...... | ...... |
54 | 2120 | 2220 | HD-5440 |
光轴数量(n) | 保护高度(mm) | 外壳高度(mm) | 产品型号 |
04 | 240 | 340 | HD-0480 |
06 | 400 | 500 | HD-0680 |
08 | 560 | 660 | HD-0880 |
10 | 720 | 820 | HD-1080 |
12 | 880 | 980 | HD-1280 |
14 | 1040 | 1140 | HD-1480 |
16 | 1200 | 1300 | HD-1680 |
18 | 1360 | 1460 | HD-1880 |
20 | 1520 | 1620 | HD-2080 |
22 | 1680 | 1780 | HD-2280 |
24 | 1840 | 1940 | HD-2480 |
26 | 2000 | 2100 | HD-2680 |
28 | 2160 | 2260 | HD-2880 |
30 | 2320 | 2420 | HD-3080 |
32 | 2480 | 2580 | HD-3280 |
34 | 2640 | 2740 | HD-3480 |
36 | 2800 | 2900 | HD-3680 |
38 | 2960 | 3060 | HD-3880 |
...... | ......
| ...... | ...... |
54 | 4240 | 4340 | HD-5480 |
