区域防护安全光栅的检测范围

区域防护安全光栅作为工业场景中 “大面积防护” 的核心设备，其检测范围直接决定防护效果 —— 检测范围过大易导致误报，过小则留下安全盲区。无论是车间通道、设备集群周边，还是仓库装卸区等场景，只有选对检测范围的光栅，才能既覆盖危险区域，又不影响正常生产操作。本文将解析区域防护安全光栅检测范围的关键要点，帮助企业根据实际需求精准选型，避免 “防护不足” 或 “过度防护” 的问题。

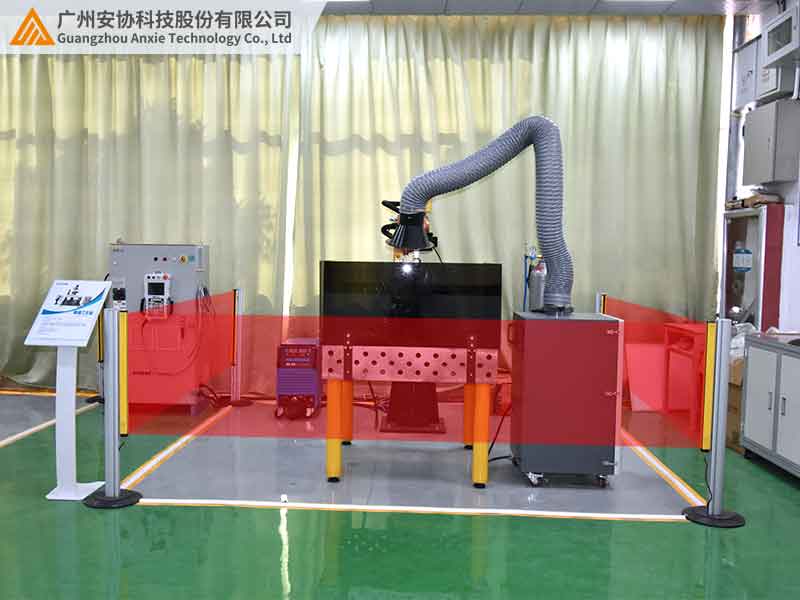

一、先明确：区域防护安全光栅的检测范围，包含哪两部分？

区域防护安全光栅的检测范围不是单一数值，而是由 “水平检测距离” 和 “垂直防护高度” 共同构成的矩形区域，两者结合形成完整的防护空间：

（一）水平检测距离

指发射器与接收器之间的最大有效距离，即光栅能稳定检测的水平范围，常见规格有 1m、3m、5m、10m、20m 等。这个距离并非越大越好：

· 近距离场景（如车间通道，宽度 2-3m）选 1-5m 检测距离的光栅，避免距离过大致使光束发散，受环境干扰（如粉尘、强光）后误报；

· 远距离场景（如仓库装卸区，宽度 8-15m）选 10-20m 检测距离的光栅，确保覆盖整个区域，无需多组光栅拼接。

某物流仓库用 5m 检测距离的光栅防护 10m 宽的装卸区，导致中间 2m 出现检测盲区，换成 10m 检测距离的光栅后，防护才完整覆盖。

（二）垂直防护高度

指光栅能覆盖的垂直范围，即从地面（或安装基准面）向上的有效防护高度，常见规格有 300mm、600mm、1200mm、1800mm 等。防护高度需根据 “人员 / 物体可能侵入的高度” 确定：

· 防人员闯入场景（如设备周边），选 1200-1800mm 防护高度，覆盖人体站立时的主要部位；

· 防货物碰撞场景（如传送带两侧），选 300-600mm 防护高度，匹配货物运输高度，避免过高导致误报。

某机械厂用 600mm 防护高度的光栅防护设备周边，因未覆盖人员腰部以上区域，导致员工弯腰时上半身闯入未被检测，换成 1200mm 防护高度后，隐患彻底消除。

二、影响区域防护安全光栅检测范围的 3 个核心因素

（一）光栅自身参数

1.光束数量与间距：光束数量越多、间距越小（如 10mm 间距），水平检测距离相对较短（因光束密集易受干扰）；光束间距较大（如 20-50mm），水平检测距离更长（光束发散度低）。比如 10mm 间距、1800mm 防护高度的光栅，水平检测距离通常≤5m；20mm 间距的同高度光栅，水平检测距离可达 10m；

2.发射器功率：发射器功率越大，红外光束穿透力越强，水平检测距离越长。工业级光栅发射器功率多在 5-10mW，适配中短距离（≤10m）；大功率光栅（10-20mW）适配长距离（10-20m），但需注意避免强光干扰周边设备。

（二）使用环境干扰

1.粉尘与水汽：粉尘多的场景（如铸造车间）会散射光束，导致水平检测距离缩短 —— 原本 5m 检测距离的光栅，在高粉尘环境下可能仅能稳定检测 3m；

2.强光直射：阳光、强 LED 灯等直射接收器，会掩盖红外光束信号，使水平检测距离缩短 20%-30%，需选用抗强光光栅（具备 10000lux 以上强光抑制功能）；

3.电磁干扰：变频器、电机等强电磁设备会干扰光栅信号传输，导致检测距离不稳定，需将光栅远离电磁源（距离≥1.5m），或选用带屏蔽功能的光栅。

某铸造车间的 5m 检测距离光栅，因粉尘干扰仅能检测 2.5m，清洁镜头并换成抗粉尘光栅后，检测距离恢复至 4.5m。

（三）安装方式与角度

1.安装距离：发射器与接收器需安装在同一水平线上，高度差≤5mm，若高度偏差过大，光束无法精准对接，水平检测距离会缩短；

2.安装角度：若发射器与接收器未正对（角度偏差＞1°），光束会偏离接收器，导致检测距离大幅缩短 —— 比如 10m 检测距离的光栅，角度偏差 2° 时，可能仅能检测 5m；

3.遮挡物：安装位置周边有遮挡物（如管道、设备支架），会阻挡光束，导致局部检测范围失效，需避开遮挡物或调整安装位置。

三、区域防护安全光栅检测范围与场景适配表

四、如何精准确定检测范围？3 个实用方法

（一）现场测量法

用卷尺测量防护区域的实际宽度（水平距离）和需要防护的高度（从地面到最高防护点），在此基础上增加 10%-20% 冗余：

· 如通道实际宽 3m，选 4-5m 水平检测距离的光栅，避免因安装偏差导致覆盖不足；

· 如防护高度需 1200mm，选 1500mm 防护高度的光栅，覆盖可能的身高偏差。

（二）模拟测试法

在现场用临时支架安装不同检测范围的光栅，用纸板模拟人员 / 物体闯入，观察光栅是否能稳定检测：

· 若检测时频繁误报，说明水平检测距离过大或光束间距过小，需换小距离、大间距的光栅；

· 若存在检测不到的区域，说明检测范围不足，需换大距离、高防护高度的光栅。

（三）咨询选型法

提供 3 类信息给光栅厂家，由专业人员推荐：

1.防护区域的尺寸（长 × 宽 × 高）；

2.现场环境（是否有粉尘、强光、电磁干扰）；

3.防护对象（人员、货物、设备）。

五、结语

区域防护安全光栅的检测范围，核心是 “适配场景需求”—— 既不能盲目追求大距离、高高度，也不能为节省成本选过小范围。只有结合防护区域尺寸、环境干扰、防护对象等因素，精准确定水平检测距离和垂直防护高度，才能让光栅发挥最佳防护效果，既守护安全，又不影响生产效率。

安协区域防护安全光栅提供 1-20m 水平检测距离、300-1800mm 防护高度的全系列产品，支持定制化规格。访问官网（www.anxiekeji.cn）可获取《检测范围选型指南》，或联系技术团队上门勘测，推荐适配方案。
