油压机安全光栅安装步骤与调试要点

油压机安全光栅安装步骤与调试要点

跑车间跑多了，发现很多企业都在油压机安全光栅上栽过坑——安装调试太随意，要么防护形同虚设，要么频繁误报漏报，耽误生产不说，还可能因不合规被应急部门处罚。油压机是高压设备，滑块下行时力道极大，安全光栅就是操作人员的“保命符”，可不少企业图省事，找个普通电工随便装、简单看一眼指示灯就完事，最后埋下安全隐患，得不偿失。

前阵子东莞某五金厂的管理员找我们求助，说车间4台新光栅装完没调试就用，一周内彻底乱了套：工人伸手遮挡光栅，油压机纹丝不动；没任何异物，却频繁停机，生产进度直接减半。我们上门一查，问题很典型——安装位置偏了、光束没对齐、接线还接反了。安协科技做工业安全十余年，这类问题见得太多，结合现场实操，总结了一套普通人也能上手的安装调试要点，详情可登录官网 www.anxiekeji.cn 查询。

一、油压机安全光栅安装调试痛点：这些常见痛点，不少企业都踩过

油压机车间普遍油污重、设备振动大，再加上不同吨位、型号的油压机要求不一样，安装调试稍微马虎一点，光栅就容易失效。结合我们上门服务的经验，企业常踩的坑就4个，每一个都直接影响安全或生产。

第一个坑是安装位置不合理。很多电工装的时候不看滑块行程和模具尺寸，随便固定，导致防护有盲区；还有的图方便，把光栅装在油污直接喷到的地方，没几天镜片就被糊住，检测直接失灵——这是我们最常遇到的问题。

第二个坑是接线不规范。普通电工大多不熟悉光栅接线要求，要么把电源和信号线接反，要么不用屏蔽耐油电缆，甚至把线捆在一起，间距不够，很容易被油压机的变频器干扰，要么联动失效，要么误报不断，工人天天停工排查，苦不堪言。

第三个坑是调试走形式。很多企业装完只看指示灯亮不亮，不校准光束、不做联动测试，漏检风险特别大。之前南通讯华科技就因为这，光栅出故障时遮挡不停机，差点酿成安全事故，还好发现及时。

第四个坑是忽视适配和合规。不同油压机对光栅的要求不一样，盲目安装会导致适配不良；更关键的是，没达到《GB 28241-2012》、Type 4级安全等级，应急部门上门检查，罚款、停工整改跑不了。

二、安协科技油压机安全光栅：标准安装步骤+精准调试要点，一看就会

针对这些坑，我们结合十余年现场经验，总结了一套标准化方法，普通设备管理员听一遍指导就能上手。安协的油压机安全光栅是模块化设计，装起来省事，而且IP67防护，抗油污、抗振动，不管是小型台式还是大型四柱油压机，都能适配。

（一）标准安装步骤，规范操作不踩坑

安装前别着急动手，先备齐水平仪、扭矩扳手这些工具，核对光栅型号和油压机适配，再按S=K×T公式算好安全距离——这步不能省，要确保滑块下行前能及时停机，做好这些再按步骤来：

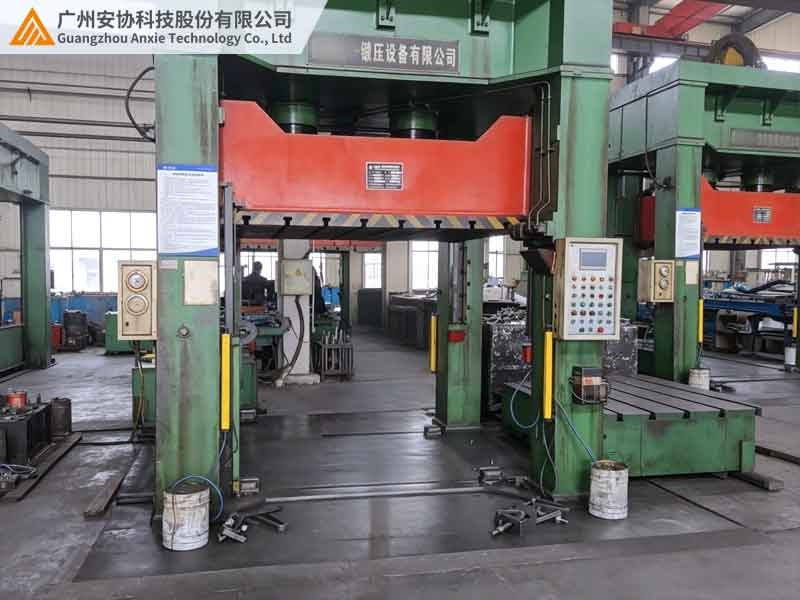

1.  确定安装位置：光束要在滑块下极限下方10-20mm、台面上方50-100mm，必须覆盖整个危险区域；避开油污喷洒、振动大的地方，远离变频器，发射器和接收器分置两侧，一定要水平平行，不然光束对不上。

2.  固定支架：支架要选耐腐蚀、抗振动的，用M8-M12螺栓固定，扭矩得够15N・m，再装个橡胶垫片减震——油压机振动大，不固定牢，用不了多久就会移位，光束也会偏。固定后用水平仪校准，偏差不能超过0.5°。

3.  规范接线：24V DC电源线和信号线要分清，别接反；两者间距至少50mm，必须用屏蔽耐油电缆，不然容易被干扰；信号线要联动油压机控制系统，优先选常闭输出，接线后检查端子牢不牢，做好防水防油污，避免短路。

4.  前期检查：用无水酒精擦干净镜片，别留油污灰尘；接通电源，看指示灯亮不亮，检查设备有没有破损，确认没问题，再进入调试环节。

（二）精准调试要点，避免误报漏报

安装完不算完，精准调试才能让光栅真正发挥作用，我们实操时一直遵循“先基础后精准”的原则，重点做好这4点：

1.  光束校准：接通电源，绿灯常亮就是对齐了；红灯闪烁就是光束偏了，用激光水平仪辅助微调角度，偏差控制在5°以内，再逐点遮挡，确认每一束光都能被检测到，没有漏检。

2.  灵敏度适配：很多客户问我们怎么调灵敏度，其实对射型光栅根本没有调节按钮，灵敏度都是出厂预设好的，专门适配油压机工况，只要把光束校准、镜片擦干净，就不会误报漏报。

3.  联动测试：这步最关键，直接关系人身安全。模拟工人肢体误入，遮挡光束，看油压机能不能即时停机、声光报警正常不，反复测3-5次；再做空载测试，确保制动距离不超过5mm，避免惯性导致危险。

4.  故障自诊断：安协的光栅有故障自诊断功能，很实用。红灯常亮就是有故障，查接线、查光束；红灯闪烁就是有干扰或镜片脏了，擦干净镜片、远离干扰源，排查完再测一遍，确保稳定。

为了方便大家快速上手，不用反复翻步骤，我们整理了一个表格，把安装调试的核心要点、常见问题和解决方法都列清楚了，直接对照着来，能避开大部分坑：

三、安装调试核心价值：规范操作，守护安全、提升效率

其实规范安装调试，好处特别多，既能让光栅真正起到防护作用，又能减少误报、帮企业合规，我们这套方法，已经在全国几十家企业试过，不管有没有专业基础，都能学会。

规避安全隐患，守护人员安全：最核心的就是守护安全，规范安装能覆盖所有危险区域，精准调试能避免漏报误报，只要有肢体误入，就能即时停机，杜绝挤压事故，帮企业减少事故损失。

减少误报漏报，提升生产效率：对生产也有帮助，标准化操作能避免频繁误报停机，不用工人反复排查，油压机正常运转，生产效率自然提上来了。

符合合规要求，规避处罚风险：合规方面更不用愁，规范操作能确保光栅达到《GB 28241-2012》、Type 4级和PLe级别，应急部门检查时，一次性就能通过，不用怕罚款、停工。

延长设备寿命，降低运维成本：还能延长设备寿命，规范安装调试能减少光栅损耗，再加上安协光栅IP67防护，无故障运行能超1年，不用频繁维修更换，运维成本也能省不少。

实际案例验证，方法可行易操作：还是拿东莞那家五金厂来说，我们按上面的方法重新安装调试后，设备稳定运行了1年多，再也没出现误报、遮挡不停机的问题，合规检查一次性通过，现在他们的管理员，自己就能装新设备，省了请专业人员的钱。

油压机光栅的安装调试，看似是小事，实则关乎工人安全、企业生产和合规，多注意细节，就能避开很多坑。我们这套方法都是现场摸爬滚打总结出来的，实用好上手，搭配安协的光栅，防护、提效、合规一步到位。
