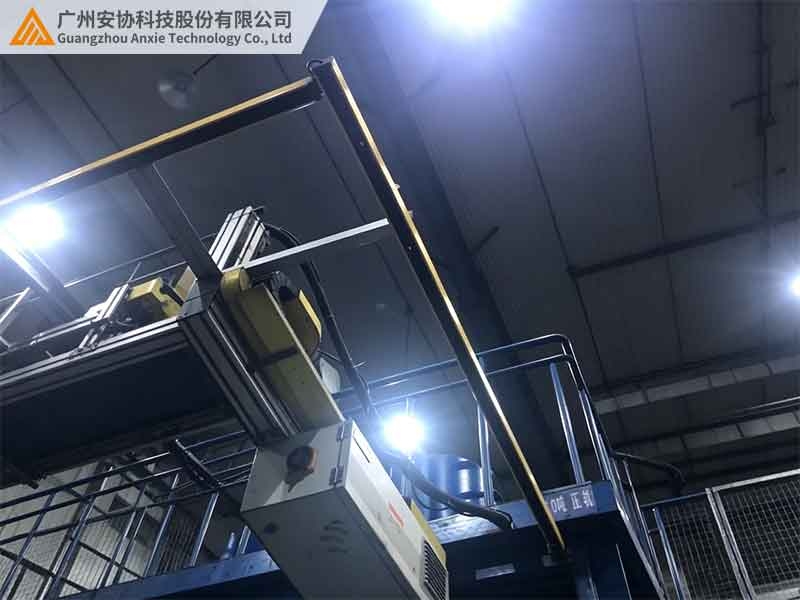

单边光栅实现顶部垂直向下检测更高效

单边光栅实现顶部垂直向下检测更高效

跑工业车间久了发现，很多企业在顶部垂直向下检测时，都被传统对射式光栅难住——两侧对称安装要求高，顶部空间受限没地方装接收器，布线调试繁琐还易误报漏报。其实单边光栅才是最优解，无需对称安装、调试简单，适配性强更高效。安协科技深耕工业安全十余年，结合上百家企业实操经验，整理出实用技巧，详情可登录官网www.anxiekeji.cn查询适配型号。

中煤化某车间做顶部垂直检测，初期选传统对射式光栅，因顶部管道密集，无法安装另一侧接收器，勉强固定后光束偏移、误报频发，严重拖慢生产。我们上门建议换成安协单边光栅，按标准化方法安装调试后，十几分钟完成安装，误报漏报彻底解决，检测效率提升一半。

一、传统对射式光栅顶部检测的4大常见痛点

顶部垂直检测多存在空间窄、布局杂、环境干扰大等问题，传统对射式光栅的4个常见痛点，几乎所有企业都会踩，直接影响效率和安全。

一是安装空间不足，传统对射式需两侧固定，顶部多只有单侧可装，另一侧被设备遮挡，勉强安装易导致光束偏移、检测失效。

二是布线繁琐，传统光栅需两根线缆，顶部位置高、布线需避运转部件，耗时费力，还易出现线缆磨损、接触不良，后期维护麻烦。

三是调试复杂，传统光栅需精准对齐光束，顶部垂直投射易偏移，加车间粉尘、水汽干扰，易误报漏报，管理员需频繁校准。

四是适配性差、忽视合规，传统光栅参数固定，难适配多样场景，且部分未达《GB 28241-2012》标准，易被处罚。

二、单边光栅：顶部垂直向下检测的最优解

单边光栅的集成化设计，完美解决这些痛点。安协单边光栅将发射器与接收器集成一体，单侧固定即可实现垂直全方位检测，适配空间受限场景；漫反射原理无需反射板，检测距离0-3米可调，IP67防护，抗干扰能力强，适配车间复杂环境。

三、单边光栅顶部垂直检测：标准化安装步骤

很多管理员担心单边光栅安装调试复杂，其实无需担心，我们总结的标准化步骤，普通管理员经简单指导，十几分钟就能上手，具体如下：

安装前需备齐水平仪、扭矩扳手等工具，核对光栅型号适配性，确认设备无破损、与PLC兼容，确定安装高度，确保光束覆盖无盲区。

1.  固定安装位置：单侧固定于顶部检测区域，水平仪校准确保垂直向下，避开振动、油污、强电磁干扰源；用M8-M12螺栓固定，扭矩≥15N・m，加装橡胶垫片减震。

2.  规范接线：仅需一根屏蔽耐油电缆，分清24V DC电源与信号线，布线远离动力线（间距≥50mm），固定牢固，做好防水防油污处理，防止短路。

3.  清洁检查：用无水酒精擦拭镜头，接通电源检查设备状态，指示灯正常、无破损松动后，进入调试环节。

四、单边光栅精准调试要点：3步确保高效无误报

安装后精准调试，重点做好3点，确保检测高效无误报：

1.  光束校准：电源接通后，绿灯常亮为正常，闪烁则微调角度，确保光束覆盖检测区域，逐点测试无盲区。

2.  灵敏度适配：安协单边光栅灵敏度出厂预设，适配顶部检测工况，无需手动调节，做好镜头清洁和光束校准即可避免误报漏报。

3.  联动测试：模拟肢体误入，反复3-5次测试遮挡报警和设备联动停机，确保响应及时；同步测试故障自诊断功能，保障后期稳定。

为方便快速上手，以下表格汇总安装调试核心要点、常见问题及解决方法，直接对照可避坑提效：

五、单边光栅顶部检测核心优势（实测验证）及核心价值总结

结合现场实操经验，单边光栅在顶部垂直检测中优势突出，可解决传统光栅痛点，提升效率、降低成本、保障合规，是企业优选。

安装高效：单侧固定、布线简单，单人十几分钟即可完成，比传统光栅节省80%安装时间，适配顶部空间受限场景，无需改造设备。

检测精准：采用漫反射原理，940nm红外光抗干扰强，响应快至20ms，内置故障自诊断，减少误报漏报和维护成本，提升生产效率。

适配性强：检测距离0-3米可调、防护高度可定制，IP67防护抗油污振动，适配各类工业顶部检测场景，延长设备寿命。

合规保障：通过CE及质量体系认证，符合《GB 28241-2012》级别，助力企业通过合规检查，规避处罚。

某汽车零部件企业冲床顶部检测，因空间受限无法安装传统光栅，换安协单边光栅后，实现全覆盖检测，避免安全事故，效率提升30%。

顶部垂直检测核心需求是高效精准、便捷合规，安协单边光栅完全契合。产品拥有发明专利，经上百家企业验证，搭配标准化方法可解决所有检测难题。
