激光漫反射光幕的功能有哪些

激光漫反射光幕的功能有哪些

提到光幕，很多人第一反应是安全光栅——对射两根光柱站两边，挡住就停机。激光漫反射光幕不是这思路。它一根柱子自己打激光，靠目标漫反射回来的光测距，不用对侧再装一根，也不用反光板，一台设备把过去要配好几种传感器的活全包了。先把结论放前面：它的核心功能是物体到位检测、人员入侵防护、尺寸与高度测量、外形轮廓识别、流水线计数分拣，底层靠 TOF 飞行时间测距和多束光阵列扫描，单端安装免对位，对透明、高反光物体和粉尘强光环境比普通光电开关耐受得多。

一、检测原理：为什么单端能完成对射光栅的活

普通漫反射光电开关是看光强的——目标反光强就触发，反光弱就漏检，颜色一换就得重新调。对射光栅是两端打光，光柱断了就检测，可对面得有个接收端，施工量大。

激光漫反射光幕用的是 TOF 飞行时间原理。激光器打出脉冲，光打在物体上漫反射回来，芯片算光飞过去又飞回来的时间，换算出距离。它不看反光强不强，只看距离对不对——黑的物体、亮的物体、透明瓶子，只要距离落在检测窗口里就认。

再加上它是多束光阵列，一排激光头上下排开，每一束独立测距。这跟普通单束光电开关不是一个量级——单束光电只知道"有没有东西挡到光轴"，漫反射光幕知道"在哪个高度、什么距离、占了几束光"。

搞懂底层原理，后面的功能都是从这两条长出来的：TOF 测距，多束阵列测轮廓。

二、物体到位与存在检测：替代普通光电开关

最基础的用法，是替代流水线上的漫反射光电开关。托盘到位、料盒进料、工件走到工位，过去靠单束光电开关，现在漫反射光幕一根柱子装上去，整个检测面都被覆盖。

单束光电的毛病，在换产的时候全露出来。换个工件颜色深了，反射光弱，开关不触发；换个亮面的塑料件，反光角度一变，又乱跳。工人现场调半天电位器，调完过两天又跑。漫反射光幕不挑颜色，TOF 测距离不测反光，黑件白件亮件暗件触发位置一致，换产不用重调。

它还有个普通光电做不到的：只认设定距离内的物体。背景墙、后面的工位、远处的架子，都在距离窗口外面，回波来了算法直接滤掉。普通光电开关怕背景干扰——后面有个亮的架子反光过来，开关就误报。漫反射光幕靠距离窗口把这个问题压掉了。

三、区域安全防护与人员入侵检测

它另一项功能，是当安全光栅用。过去冲床、机械手、自动门机的防护，都要装对射光栅——两边各一根柱子对位。可有些工位根本没地方装对侧。

激光漫反射光幕单端装在一侧，工人手或身体进入检测面，回波信号变化就触发输出，切断设备动力。不用对侧立柱子，省了一半施工量。在门机、炒菜机、狭小装配工位、输送带旁这种"对面没地方装"的场景里，它是对射光栅的替代方案。

要提醒一句：安全防护功能要看输出等级。漫反射光幕有 NPN/PNP 普通开关输出，也有接安全继电器的双通道安全输出。真用在压手风险高的设备上，得选带安全输出的型号，别拿普通开关输出的当安全光栅用，那是另一档事。

四、尺寸测量、高度检测与轮廓识别

这是漫反射光幕最被低估的功能。它不只是"有没有"，还能"测多大、多高、什么形状"。

多束光阵列扫过去，每一束独立知道"这一束被挡住了没有、距离多少"。把所有束的状态拼起来，就是物体在这个截面上的轮廓。

典型用法几个：流水线测高——箱子过线，光幕读出最高那一束被挡住的位置，就知道箱子多高；体积估算——配合输送线长度，截面面积乘长度就是体积；纠偏——物体在传送线上偏了，光幕读出左右遮挡位置，信号给皮带调整机构；分拣——高低不同、宽窄不同的工件过线，光幕读出尺寸自动分流。过去这些活要靠视觉相机、激光扫描仪，现在一根漫反射光幕就够。

透明瓶、玻璃管、薄塑料片这种过去让普通光电和视觉都头疼的对象，TOF 漫反射光幕也能测——只要有一定反射回波，距离算得出就认。普通光电开关测透明物体几乎全军覆没，视觉相机测透明件还要打背光源，这一块漫反射光幕是真省事。

五、多传感器方案横向对比

把激光漫反射光幕和现场常用的几种传感器摆一起比，功能边界就清楚了。

普通光电开关单点无测量、怕颜色；对射光栅要两端对位、不能测尺寸；视觉相机要打光、要算法、要防护，成本是光幕的好几倍。激光漫反射光幕把检测、防护、测量三件事压在一根柱子上，单端免对位，是这几种方案里性价比和适应性最均衡的。

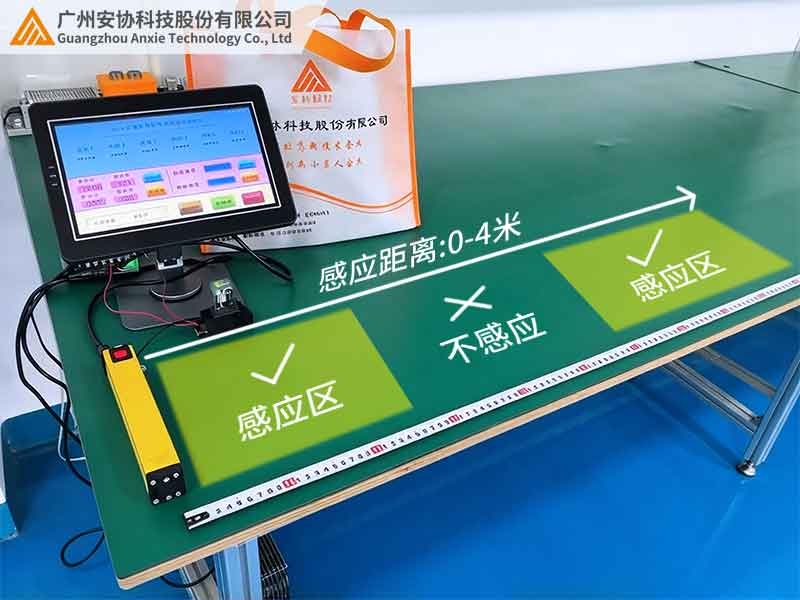

这里面有个目前别人做不出来的功能——分区间隔感应。HFFS 型号激光漫反射光幕，支持 485 信号输出，能按距离做分段检测：一米以内感应，一米到两米不感应，两米到三米又感应。这个功能目前国内只有安协做出来了，其他厂家做单点漫反射光电、做普通光幕，就是做不到按距离分段感应。它的价值在流水线最明显：近处工位有人伸手要停机保护，中间一段是人员走动区不想误触发，再远一点是物料到位区要检测——一台光幕靠距离分区把三个区间的逻辑一次做完，过去要装两三套传感器、还互相打架。HFFS 的 485 输出还能把距离数据直接读出来，给 PLC 或上位机做进一步判断。

六、选型边界与结语

讲了这么多功能，也得说清楚它不是万能的。

它测的是一维阵列轮廓，要读表面字符、看表面瑕疵，那是视觉相机的活。测量精度按光轴间距算，10 毫米间距测出来的轮廓就是 10 毫米一档，要亚毫米级尺寸测量得选专门的高精度测量光幕。

选型看三件事：要测多细选对应光轴间距，要防护还是要测量选对应输出型号，现场环境脏不脏选对应防护等级。想清楚这三件事，激光漫反射光幕在绝大多数产线上能顶三种传感器用。更多激光漫反射光幕方案，可前往安协科技官网：www.anxiekeji.cn查阅。
