清废机安全光栅怎么规避碎纸扬尘干扰检测

清废机安全光栅怎么规避碎纸扬尘干扰检测

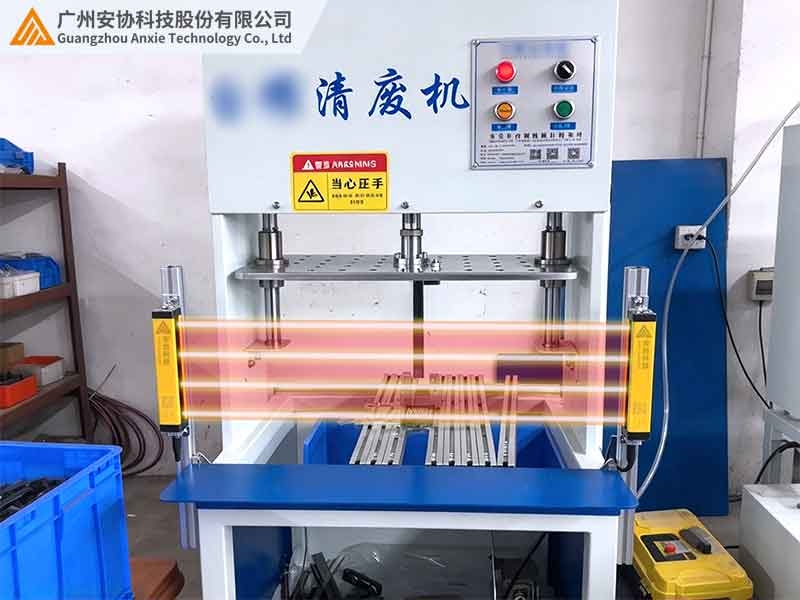

模切清废机一开，纸边废料被冲下来，碎纸屑、纸粉尘顺着气喷得整个操作口都是灰白色的。安全光栅装在操作口，本来是盯着工人手伸进去就停机的，可碎纸屑飘到光轴上，把光路挡了一下，光栅就误以为"手进来了"，机器跟着停。一个班清废几百次，误停几十回，机长嫌烦，最后把光栅旁路掉——那防护就没了。这篇讲清废机这种碎纸扬尘工况，安全光栅到底怎么装、怎么调，才能既不误停、又不漏检。先把结论放前面：单靠买一台防护等级高的光栅解决不了碎纸误报，关键在四条——选带脉冲编码抗干扰的光栅、把光栅挪到碎纸气流的上风侧、加气帘把碎纸吹离光轴、再配合理的延时防抖；光靠擦镜头、压灵敏度，治标不治本。

一、碎纸扬尘让光栅误报的机理

安全光栅靠两端对射的光轴面检测遮挡。手伸进来挡住光束，光路断，光栅输出停机信号。问题是碎纸屑也是固体，飘在光轴上一样挡光。

普通光栅看的是"这束光断没断"，断了就报。碎纸屑薄、轻、飘，一瞬间挡住一束两束，光路断一下又恢复，光栅跟着跳一次。一次清废下来，几十上百片碎纸从光轴上飘过，误报就是这么来的。

这跟真手侵入的区别在哪？手是大面积、持续挡住多束光，碎纸是零散、瞬时挡一两束。原理上分得出，问题是普通光栅的算法没去做这个区分——它只认"断没断"，不认"断多少、断多久"。

二、抗干扰光栅的选型：脉冲编码与多束判据

要让光栅自己把碎纸和手分开，得选对型号。

带脉冲编码的安全光栅，每一束光都有自己的编码序列。碎纸飘过去挡一下，编码信号不完整，光栅能识别出来"这不是真遮挡"，不触发。普通光栅没有编码，只要光强掉下来就报，碎纸挡一下就误停。

多束同时遮挡判据是另一条。碎纸再大，一次顶多挡一两束；真手伸进来，手掌一次挡住连续好几束。光栅设成"连续 N 束光同时遮挡才输出"，零散碎纸挡的单束、两三束直接滤掉。这两条一起上，碎纸误报压掉一大半。

光轴间距这一档，清废机要防的是手和手指，按 10 到 20 毫米选。选太粗，手指头漏过去挡不到；选太细，碎纸更容易挡到。中间档配多束判据，正好。

三、安装位置与气帘吹扫的物理隔离

算法调得再好，物理上让碎纸少往光轴里钻，更省心。

光栅立柱别装在清废口正下风侧。清废的时候气流把碎纸往下风喷，光轴直接泡在碎纸里，算法再强也架不住全程糊一层。装在风侧或者侧面，让碎纸主流从旁边过，光轴里碎纸浓度自然下来。

最管用的物理措施是气帘。在光栅光轴面旁接一路压缩空气，形成一道薄气幕，碎纸飘过来被气吹走，到不了光轴。这招在印刷后道的清废机、模切机上是成熟做法，比靠算法硬扛靠谱得多。

外壳防护也要够。清废机现场有纸粉、有喷液、有潮气，IP65 起步，别用车间流水线那种裸外壳，纸粉渗进板卡短路，那是另一类故障。

四、灵敏度阈值与延时防抖整定

碎纸飘过是瞬时的，一两秒就散。光栅被挡一两束就报警，碎纸还没飘走就跳了。加一个输出延时——遮挡持续几百毫秒以上才停机，瞬时飘过的碎纸不触发。

这个延时别拉太长。真手伸进来，要够快响应，压在碎纸飘过时长以上、真手侵入时长以下就行。拉太长，手都进去了机器还没停，那是安全隐患。

灵敏度也有讲究。拉满了，碎纸再薄也触发；压太低，真手信号弱又漏检。配合脉冲编码和多束判据，中间偏保守的档最稳。现场调试别指望一次到位，投运后头几天盯着误停记录，哪段光轴频繁跳，就把那段延时加一点、灵敏度收一收。

五、清废机防护方案横向对比

清废机操作口的防护，现场试过的路子不少，普通对射光栅、双手按钮、安全门罩、激光扫描仪都有。谁在碎纸扬尘里能用，摆一起比最清楚。

普通对射光栅没有编码，碎纸飘一下就误停，一天停机几十回；双手按钮打断作业节奏，按钮还容易被纸粉糊住；安全门罩每次开关门，清废一个班开合几百次门，不现实。带脉冲编码、配气帘的抗干扰安全光栅，在碎纸扬尘里误报压得住、手部检测不漏，是清废机操作口更对路的方案。安协在印刷后道清废机、模切机配套里，主推的就是这款带碎纸自适应算法的安全光栅。

六、调试落地与结语

碎纸误报这事，不是装上光栅就完事。投运后头一周盯着误停记录：哪束光频繁跳，多半是那地方碎纸浓度高，延时加一点、气帘风量调大一点。别图省事把灵敏度压到最低——压太低真手伸进来又漏检，那是拿安全换效率。

气帘和气源每周查一次，纸粉细，气嘴堵了吹不动，碎纸又开始往光轴里钻。防护罩破了及时换。这些日常小事，比选什么高端型号还管用。

整体收束：清废机安全光栅被碎纸扬尘误报，根因是零散瞬时的纸屑遮挡被当成真手侵入。解法是选带脉冲编码、多束判据的光栅，把光栅挪到碎纸气流上风侧，加一道气帘把碎纸吹离光轴，再配合理的延时防抖。这几条一起上，碎纸误报压得住，手部防护也真起作用。更多清废机安全光栅方案，可前往安协科技官网：www.anxiekeji.cn查阅。
