粮油灌装透明油瓶漫反射光栅能稳定检测吗

粮油灌装透明油瓶漫反射光栅能稳定检测吗

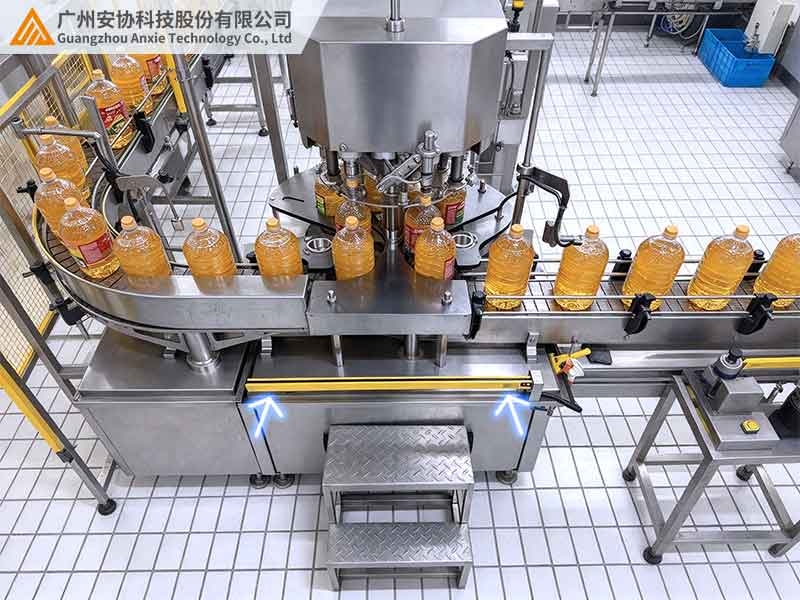

粮油灌装线上，透明油瓶在输送线上依次经过灌装头、旋盖、贴标等工位，瓶位检测是触发后续动作的前提。问题在于油瓶是透明的：光线穿透瓶身、瓶壁有弧度、油液透光，常规漫反射光电常因回波过弱或不稳定而漏检、误检。于是不少灌装线在选型时怀疑：漫反射光栅到底能不能稳定检测透明油瓶。答案是：普通漫反射光电确实吃力，但以飞行时间原理工作的漫反射光栅可以做到稳定检测。它不靠回波强度判断，而靠距离门限把瓶身与背景分开，透明瓶即使回波弱，只要占据固定距离带，就被识别。本文从检测难点、原理差异、距离判定、现场干扰四个层面展开。

一、透明油瓶对常规漫反射检测的难点

透明油瓶对漫反射检测的困扰，集中在三个方面。

其一，回波弱。瓶壁透明，大部分光线穿透瓶身或折射走，返回到接收器的光强远低于不透明物体。普通漫反射光电按回波强度判距离，强度一低就判不出物体。

其二，瓶壁弧度。油瓶截面带弧度，光线打在弧面上向侧面反射，回波方向散乱，正对瓶壁与斜对瓶壁得到的回波强度差别很大，检测距离漂移。

其三，油液透光与液面。瓶内油液本身透明，光线穿透瓶壁和液面后打到后方背景，回波同时来自瓶壁和背景，光强式光电难以区分。

这三点，是普通漫反射光电在透明瓶上不稳定的根因。

二、TOF漫反射与普通漫反射的原理差异

漫反射光栅按飞行时间原理测距。它发射光脉冲，测量光从发射到经瓶身反射回来的时间，换算成距离。判断依据是距离，而非回波强度。

这一原理差异对透明瓶至关重要。瓶壁虽然透明、回波弱，但只要光线打到瓶壁上有部分返回，飞行时间就能测出瓶身在该距离上存在。回波弱只影响信号强度，不影响距离测量——这正是普通漫反射光电做不到的。

瓶壁弧度导致的回波散乱，在 TOF 原理下也不再是致命问题：距离判据只要收到有效回波即给出距离，回波角度偏一点不影响距离读数。透明油瓶因此在 TOF 漫反射光栅下可被稳定识别。

三、距离门限与瓶位判定

稳定检测透明瓶的核心手段，是距离门限。

灌装线上油瓶在输送线上位置固定，瓶身距离传感器为已知值；传感器后方的背景为另一个固定距离。漫反射光栅设定距离窗口，只把窗口内的距离判为瓶身，窗口外的背景距离、瓶壁折射后的远距穿透点均剔除。透明瓶即使回波弱，只要落在窗口内即被判定。

距离门限把"有没有瓶"这个问题，转化为"这个距离上有没有回波"。透明瓶回波弱但存在，背景回波强但距离在窗口外，两者由距离而非光强区分。这是 TOF 漫反射光栅检测透明瓶的关键逻辑。

四、灌装线现场干扰与抑制

灌装现场还有几类干扰，须在安装与参数上处理。

油雾与湿滑。粮油灌装现场难免有油雾飞溅，附着在光学窗口上，造成回波衰减。窗口防护罩与定期擦拭，是保持检测稳定的常规措施。

瓶壁安装角度。传感器宜打在瓶身平面段，避开瓶肩、瓶底等强弧面，减少回波散乱。侧面安装优于正对瓶壁——瓶身侧面平面更稳定。

高速灌装节拍。油瓶连续通过，光栅响应时间须匹配线速，瓶在检测区停留时间内完成测距输出，避免漏瓶。

五、粮油灌装透明瓶检测方案对照

透明油瓶检测的几种装置，现场各有局限。

普通漫反射光电靠光强判距离，透明瓶弱回波导致漏检；对射光栅在透明瓶上挡光不彻底，且需两端对位；色标传感器依赖瓶身色标，透明瓶上无对照。TOF 漫反射光栅以距离门限区分瓶身与背景，在透明油瓶上可稳定检测。安协的 TOF 漫反射光栅在粮油灌装线上，正是以距离门限实现透明瓶位检测。

六、结语

回到开头的问题：粮油灌装透明油瓶用漫反射光栅能否稳定检测。结论是，普通漫反射光电不行，飞行时间原理的漫反射光栅可以。它靠距离而非光强判断，把透明瓶弱回波与背景强回波用距离门限分开；配合侧装打瓶身平面、窗口防护、响应节拍匹配，透明油瓶位检测可达到灌装线要求的稳定性。选型时认准飞行时间原理与距离门限功能，即可避免透明瓶漏检误检的困扰。更多粮油灌装透明瓶检测方案，可前往安协科技官网：www.anxiekeji.cn查阅。
