单边光栅适配工业平移防护门有哪些安装要点

单边光栅适配工业平移防护门有哪些安装要点

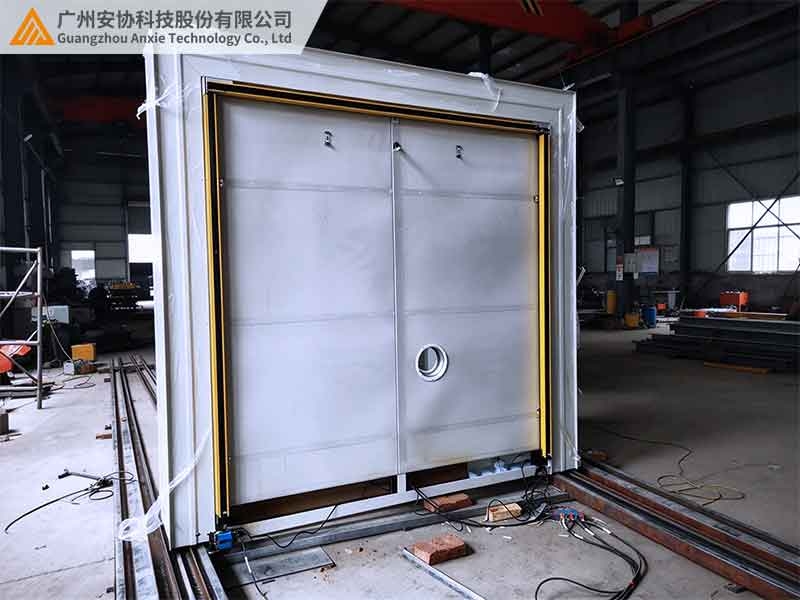

工业平移防护门常用于探伤房、X光检测室、设备隔离通道等场所，门体沿导轨水平移动，既承担辐射与危险区域的防护隔离，又要在开合过程中防止夹人。这类门的对侧多为屏蔽墙体、设备区或通道结构，没有条件再立一根对射光栅立柱。单边光栅单端安装、靠人体漫反射检测，不必在门体对侧布设接收端，恰好适配这种工况。它装在门框一侧，检测门体开合区间内是否有人靠近或停留，联动门控实现减速、停止或反弹。本文从适配逻辑、安装高度、间距选型、门控联动、反射面规避几个层面，梳理单边光栅在平移防护门上的安装要点。核心结论：单端立柱位置、光轴高度覆盖脚部到人体、间距按防护对象选定、与门控减速停门联动、安装角度规避地面与门框反射，是保证可靠检测与不误报的五条关键。

一、单边光栅在平移防护门上的适配逻辑

平移防护门与平开门、卷帘门不同，门体沿水平方向移动，开合路径是一条横向通道。探伤房、X光检测室的门体往往厚重，沿地面导轨平移，对侧是屏蔽墙体或设备区，防护对射光栅需在门体两侧各立一根立柱、要求对侧净空，在受限现场无法布设。

单边光栅单端发射接收，靠被测目标漫反射回波判别遮挡。人体靠近门体时，回波信号变化即被识别，输出接入门控。门体对侧无需任何立柱，这一特性使单边光栅成为平移防护门受限对侧条件下的优选。

此类门兼顾防护隔离与安全防夹双重功能：门体关合时对辐射区、危险区形成隔离，光栅在开合过程中检测人员靠近并联动停门，防止夹人。适配逻辑由此明确：单边光栅装在门框固定侧，检测门体开合区间，覆盖人员可能靠近的路径，而非围堵整个危险区。

二、安装高度与光轴间距选型

安装高度决定检测覆盖范围。平移防护门的防护对象是行人脚部、腿部与躯干。光栅立柱从地面起布光轴，最低光轴距地面不宜过高，否则行人从门下缝隙或脚部盲区进入而不被检出；最高光轴覆盖至躯干高度，防止跨步或探身被漏检。

光轴间距按防护对象选定。仅做车辆与人员大致防越，间距可取粗；要可靠识别行人脚部，间距应选细密档。平移门常见的人员防夹与防越功能，间距按脚部到人体覆盖综合选定，避免过粗导致脚部漏检、过密导致小动物与地面杂物误触。

立柱固定须稳固。门体沿导轨运行产生振动，光栅支架若随振动偏移，检测面随之改变，长期运行后易出现漏检。

三、安全距离与门控联动逻辑

单边光栅输出须接入门控，而非仅驱动指示灯。门体关闭过程中检测到人靠近，门控应执行减速、停止或反弹，避免夹人。

光栅距门体运动部件的距离须满足安全距离要求。门体运行速度、光栅响应时间、门机制动时间共同决定光栅应布设在门体前方多远处。距离不足，门体停稳前已夹到人；距离过远，检测提前，门体频繁减速影响通行效率。

联动逻辑上，光栅检测到人时门体减速并停止，人离开后延时自动恢复关门。该延时须整定合理，既避免门体在人未完全离开时关闭，又不过度延长门体开启时间影响通行。

四、反射面规避与安装角度

单边光栅靠漫反射检测，反射面处理是误报的主要来源。

光栅安装角度须规避正对地面与门框金属面。地面反射、门框金属面反射若被自身接收，形成持续回波，光栅误判为有目标，门体无法正常关闭。检测面略作角度，使主要回波来自行人而非环境反射面。

平移门导轨、门缝、密封条等固定结构若处于检测区内，会产生持续反射。须调整光栅位置与角度，使固定结构脱离检测回波；必要时以固定屏蔽功能将固定结构反射识别为背景，仅以行人导致的额外信号作为触发判据。

五、平移防护门防护方案对照

平移防护门的人员防护，现场方案各有局限。下表从单端适配、人体检测、门控联动、抗反射干扰几个维度对照。

对射光栅在对侧无空间的平移门上无法布设；安全门磁仅测门体开闭状态，不检测人员靠近；红外雷达边界粗，防夹精度不足。单边光栅以单端安装适配受限门体，配合门控减速停门，在平移防护门上是适配性较好的方案。安协在平移防护门配套中，采用的就是单端安装、带固定屏蔽功能的单边光栅。

六、安装调试要点与结语

安装完成后须逐点验收。以行人从门体各位置靠近，光栅均应触发门控减速停止；重点检查门框边缘、门下缝隙、导轨旁等易留盲区的位置，仅在门体正中测试即宣告完成，不构成有效验收。

调试须解决固定结构反射导致的门体无法关闭。光栅角度与固定屏蔽整定到位后，门体在无人时正常关闭，有人靠近时可靠停门，即为调试完成。

整体而言，单边光栅适配探伤房、X光检测室、设备隔离通道等平移防护门的安装要点可归纳为：单端立柱设于门框固定侧、光轴高度覆盖脚部至躯干、间距按防护对象选定、与门控减速停门联动、角度规避地面与门框反射。这几条落实，平移门在实现防护隔离的同时，夹人与防越风险方可有效受控。更多平移防护门单边光栅方案，可前往安协科技官网：www.anxiekeji.cn查阅。
