如何确定单边光栅光幕的高度是多少

安协单边光栅

单边光栅光幕的高度应依据具体的应用场景、检测需求以及技术参数来综合判定，以下为关键的要素与步骤：

一、明晰应用场景的需求

单边光栅光幕的高度务必要覆盖目标检测区域，举例如下：

工业安全防护方面：需要覆盖机械危险区域（诸如冲床滑块的行程范围），一般而言光幕高度不得低于危险区域的垂直高度。

车辆检测方面：要与车辆最大通过高度相匹配（例如停车场限高检测通常涵盖1.5 - 2米的范围）。

物流分拣方面：依据物体的尺寸（如包裹高度）灵活变动光幕高度。

二、计算保护高度

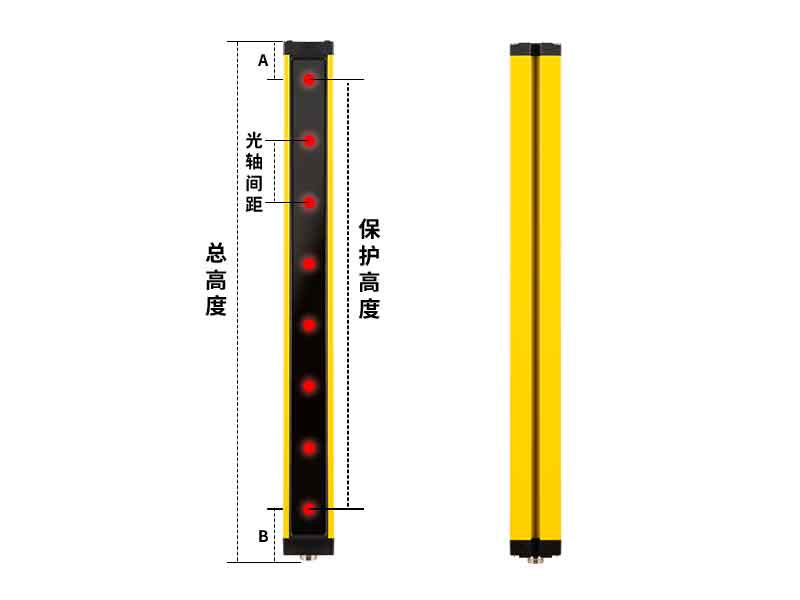

单边光栅的有效保护高度是由光轴间距（相邻光束间距）与光束数量所决定的，其公式为： 保护高度 = 光轴间距×（光束数量 - 1）

光轴间距的选取：按照检测精度的需求，可以选择10mm（高精度）、20mm（手掌保护）、40mm（全身保护）等。

光束数量方面：必须确保光幕能够覆盖检测区域。

三、融合检测距离与安装环境

检测距离因素：单边光栅凭借漫反射原理运行，检测距离会对有效高度产生影响。依据物体反射率对灵敏度进行调整。

安装位置考量：要规避盲区，光幕应当贴近检测表面或者危险源边界。例如，在冲压设备中，光幕最下方的一束光要低于模具的下边缘。

四、参照技术参数与调节功能

自适应调节机能：部分型号（如安协HFF系列）支持通过电位器或者算法来调节检测距离，能够手动优化高度和灵敏度。

防护等级方面：在户外或者恶劣环境下，需要选择IP65及以上防护等级，以保证高度的稳定性。

五、实际的测试与验证

安装之后需要开展模拟测试：

遮挡光幕的不同位置，检验信号触发是否覆盖全部高度。

查看是否存在盲区（例如近端盲区可借助光路优化来消除）。
