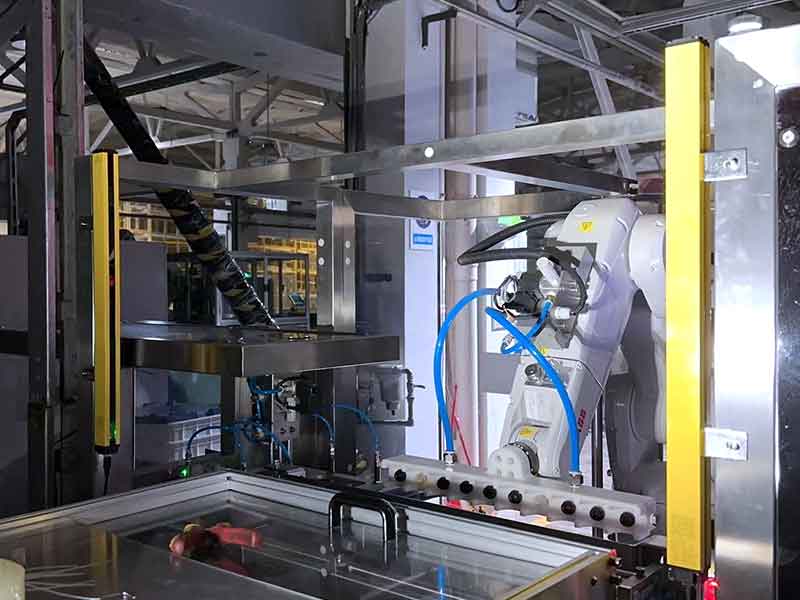

安全光栅 PNP 与 NPN 的区别主要体现在以下几个方面：

输出信号

PNP 型：输出为高电平，通常是 24V，即当安全光栅检测到危险物体时，输出为高电平，表示安全状态；当未检测到物体时，输出为低电平，表示危险状态。

NPN 型：输出为低电平，通常是 0V，即当安全光栅检测到危险物体时，输出为低电平，表示安全状态；当未检测到物体时，输出为高电平，表示危险状态。

电路结构与工作原理

PNP 型：PNP 型安全光栅通常使用 PNP 晶体管作为输出装置。其内部开关连接信号端与正极，当有物体遮挡光线时，晶体管截止，输出端输出高电平信号。

NPN 型：NPN 型安全光栅通常使用 NPN 晶体管作为输出装置。内部开关连接于信号端与负极，当有物体遮挡光线时，晶体管导通，输出端输出低电平信号。

接线方式

PNP接线：电源端连接正极，输出信号需与负载的正端相连，负载的负端进行接地处理。

典型应用：适用于需要接收高电平触发的系统（例如部分PLC的正逻辑输入）。

NPN接线：电源端连接负极，输出信号连接至负载的负端，负载的正端连接电源。

典型应用：适用于需要接收低电平触发的系统（例如部分PLC的负逻辑输入）。

抗干扰能力

PNP 型：输出的高电平信号（如 24V）相比 NPN 型的低电平信号（0V），在工厂等电气环境恶劣、存在各种电磁场相互作用的场景中，抗干扰能力相对更强。

NPN 型：输出为低电平，在抗干扰能力上相对较弱，但如果现场环境较好，干扰较少，也能稳定工作。

故障安全性

PNP优势：在出现故障（如线路短路）时，输出会直接接地而变为低电平，从而触发设备停机，这符合安全回路高可靠性的要求。

NPN限制：短路情况可能会导致误触发（如输出保持高电平），因此需要额外配置保护电路。

适用场景

PNP 型：适合与需要正电信号的设备配合使用，如大部分欧美外企的电气系统，以及 PLC 的输入端通常设计为 “高电平触发” 的系统，常应用于对安全性要求较高、需要与多种高端设备或控制系统对接的场合。

NPN 型：常用于开关控制电路和低电压应用中，一些日本和国内的厂家愿意使用这种接法，因为传递给现场的电源是0V，在现场出现电缆损坏的时候，0V 的电缆碰到地线上不会导致上一级开关电源的跳闸或者损坏。
