无人值守地磅的漫反射光栅解决方案

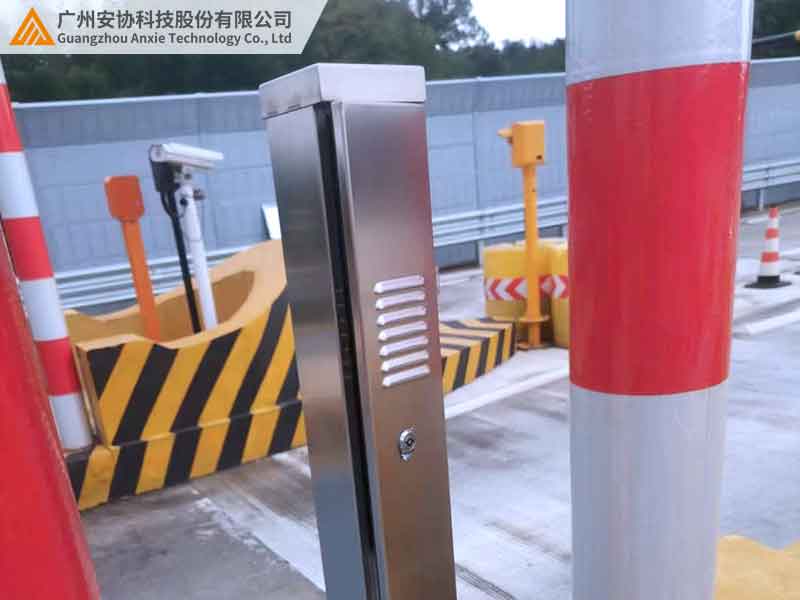

安协单边漫反射光栅

1.单边漫反射原理

漫反射光栅借助发射端发射不可见光（红外或激光），光线经物体表面发生漫反射后被接收端捕获，进而形成光幕检测区域。单边光栅把发射与接收功能集成于同一设备，无需进行对射安装。

2.抗干扰能力

· 激光光栅：通过计算光返回时间来测定距离，具备抗阳光干扰的能力，在户外的检测距离可达4米，并且支持自动学习环境背景。

· 红外光栅：运用高精度光学元件，在常规场景下检测距离可达3米，但在强光环境下需配合抗阳光设计。

3.智能化功能

漫反射光栅支持自学习模式、故障报警以及多输出接口，能够与地磅称重系统联动，对道闸、显示屏等设备进行控制。

核心应用场景

1.车辆停放定位

单边光栅检测车辆是否完全驶上地磅，防止因未停靠到位而导致称重误差。

2.防作弊控制

将红外光栅与视频监控相结合，杜绝压边、不完全上磅等作弊行为。

3.自动化流程管理

与RFID、车牌识别系统协作，实现无人值守称重、自动打印单据以及数据实时上传。

选型与实施建议

1.环境适应性选型

针对室外场景，优先选用激光漫反射光栅，其抗阳光性能更为优越。室内场景可选择红外光栅，成本较低且能满足常规检测需求。

2.安装要点

单边光栅需垂直安装在地磅两侧，高度根据车辆类型进行调整（通常为1.2 - 1.5米）。

实际场景要避免背景存在高反光物体，确保光幕能够覆盖车辆轮廓的关键区域。

3.系统集成

需搭配地感线圈、道闸、语音提示等设备，构建完整的无人值守闭环管理系统。

典型案例与效果

1.某地磅改造项目：采用激光单边光栅后，称重效率提升至原来的10倍（单次过磅仅需10 - 15秒），人工成本降低90%，作弊行为减少99%。

2.抗阳光测试：在正午阳光下，激光光栅仍可稳定检测3米距离，误报率低于0.5%。

注意事项

维护要求：定期清理光栅表面的灰尘，避免遮挡影响检测精度。

兼容性验证：需与地磅仪表、称重软件进行协议匹配测试，确保数据能够实时同步。
