安全光栅工作原理与选型指南

安协安全光栅

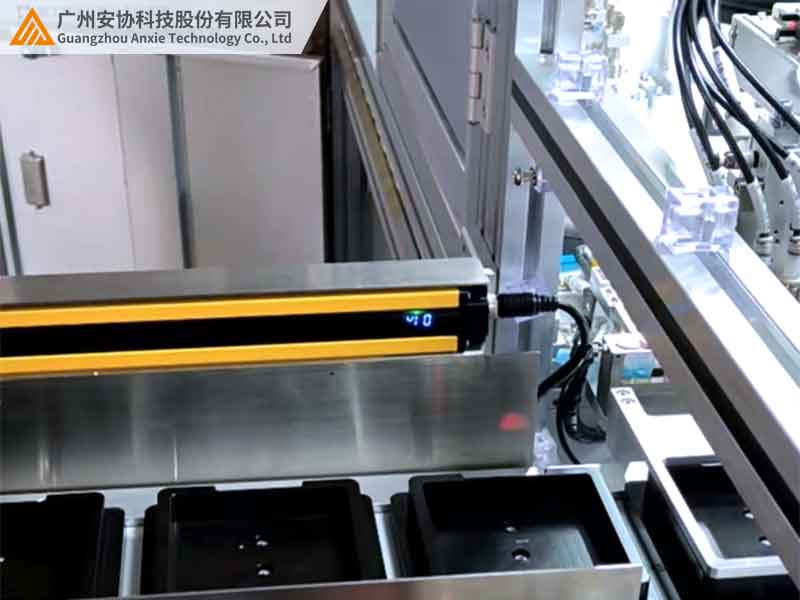

安全光栅（又称安全光幕）是一种通过光电传感技术实现安全防护的装置，

其核心原理如下：

光幕形成：由发射器发出多束不可见红外光，接收器对应接收这些光束，形成密集的矩形或线形光幕区域。

遮挡检测：当物体（如人体、工具等）进入光幕区域并遮挡光束时，接收器会立即检测到信号中断。

响应机制：系统在毫秒级时间内触发输出信号中断，控制设备停机或启动报警，防止危险发生。

安全光栅选型指南

选型需综合考虑应用场景、安全等级、技术参数等因素，以下是关键步骤和要点：

一、核心参数选择

光轴间距：

10-20mm：适用于手指级高精度防护（如精密加工设备）。

20-40mm：用于手掌或手臂防护（如冲压机、注塑机）。

40-80mm：适用于人体或大型物体保护（如物流传送带）。

保护高度：

计算公式：光轴间距 ×（光束数-1），需覆盖危险区域垂直范围。

例如，光轴间距20mm、光束数16，保护高度为300mm。

对射距离：

短距离≤3米：适用于小型设备或高精度场景。

长距离3-300米（例如：安协科技HL系列）：用于大型机械或仓储物流。

二、应用场景适配

安全等级：

四级（SIL3/PL e）：高风险场景（如重型冲压设备）。

二级（SIL2/PL d）：中低风险场景（如自动化装配线）。

环境适应性：

高温/高湿环境：选择IP65及以上防护等级的产品。

电磁干扰或振动：需具备抗干扰设计（如金属外壳、滤波电路）。

三、功能与扩展需求

输出信号类型：

继电器输出：适用于传统机械控制。

NPN/PNP输出：适配PLC或自动化系统。

同步方式：

光同步：无需物理连接，安装灵活。

线同步：稳定性更高，适合复杂干扰环境。

四、安装与维护

安装位置：

安全距离计算需考虑设备制动时间和人体移动速度。

维护要点：

定期清洁光栅表面，避免灰尘或油污遮挡光束。

检查同步线连接状态，确保信号传输稳定。

综上所述安全光栅的选型需结合具体场景的安全等级、防护需求及环境条件，优先选择通过国际认证（如CE、ISO13849-1）的产品。建议与专业工程师协作，通过模拟测试验证防护方案的有效性。
