安全光栅发射与接收端核心区分方法

在工业自动化领域，安全光栅（亦称安全光幕）是保障人员和设备安全的重要装置。其核心功能依赖于发射端与接收端的协同运作，但许多用户在实际安装或维护过程中，容易混淆二者的功能。本文将从结构、功能以及技术参数等维度，剖析安全光栅发射端与接收端的核心区分方法，助力用户迅速掌握关键要点。

一、物理结构与外观差异

安全光栅的发射端与接收端在外观和内部结构方面存在显著区别：

1.发射端：通常内置多组红外发射管，负责生成经调制后的红外光束，并通过透明窗口向外传输信号。部分高端型号（例如欧姆龙F3SJ系列）还会配备同步信号发射模块，用于与接收端保持时序一致。

2.接收端：在对应位置安装相同数量的红外接收管，用于检测发射端的光束是否被遮挡。接收端内部集成信号处理电路，能够快速判断光幕状态并输出控制信号。

区分技巧：观察设备标识，发射端通常标有“Emitter”或“TX”，接收端则标有“Receiver”或“RX”。

二、功能实现的核心差异

1.发射端功能

生成高频调制的红外光束，以避免环境光的干扰。

部分型号支持光同步技术（无需物理连接线），通过特定编码规律发射信号，确保与接收端的时序相匹配。

2.接收端功能

实时检测光束状态，若某一路信号中断，立即触发安全输出（如继电器断开或PNP/NPN信号变化）。

内置自检功能，可诊断设备故障（如镜头污染、电路异常）并通过指示灯报警。

三、安装与接线差异

1.安装位置

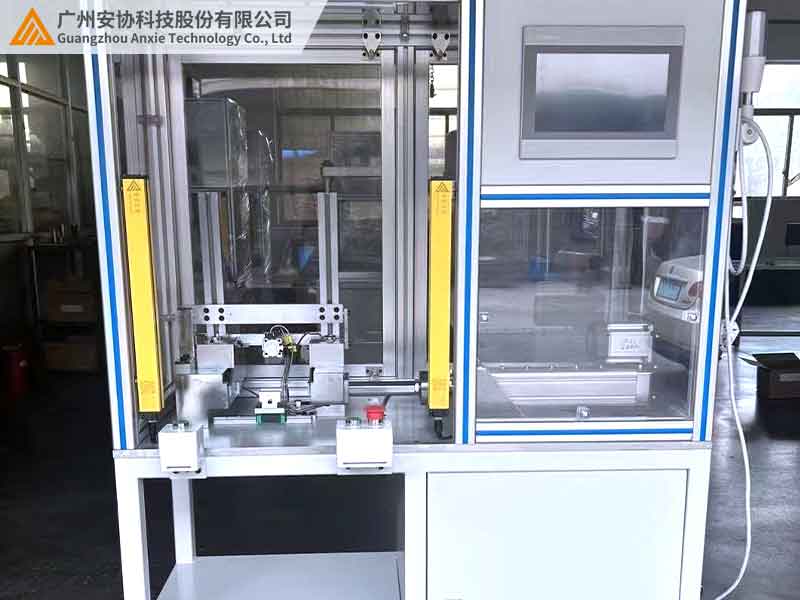

发射端与接收端需进行对射安装，两者间距需符合安全距离要求（如0 - 12米，具体可参考产品规格）。

单边光栅（如安协漫反射型）为例外情况，其发射与接收元件集成于同一壳体，适用于狭小空间。

2.接线方式

发射端：通常仅需连接电源线（24VDC）及同步信号线（线同步型号）。

接收端：除电源外，还需接入负载控制线（如继电器输出、双路NPN/PNP信号），部分型号支持级联扩展。

四、同步方式的技术区分

1.光同步：发射端通过红外脉冲编码实现同步，无需物理连线，适用于远距离或布线复杂的场景（如汽车焊接线）。

2.线同步：通过电缆连接发射端与接收端的同步接口，抗干扰性强，常用于高精度检测场景（如冲压设备）。

五、技术参数对比

发射端特性

光束数量：与保护高度相关（如16 - 48束）；输出信号：无；防护等级：IP65（防尘防水）；典型功耗：5 - 15W

接收端特性

光束数量：与发射端严格对应；输出信号：继电器/开关量/NPN/PNP；防护等级：与发射端对应；典型功耗：10 - 20W（含信号处理电路）

六、应用场景中的选择建议

机械加工设备：优先选用线同步型号（如安协HNG系列），以确保抗干扰性。

物流分拣线：推荐采用漫反射单边光栅，以减少安装空间的限制。

高危区域防护：需选择安全等级四级（EN61496标准）的产品，如欧姆龙等进口光幕，支持人体存在检测。

总结

正确区分安全光栅发射端与接收端是保障设备安全运行的基础。用户需结合物理结构、功能特性以及安装场景进行综合判断。安协科技（www.anxiekeji.cn ）提供全系列安全光栅解决方案，涵盖光同步、线同步及定制化型号，支持免费技术咨询与现场服务。
